Ống và phụ kiện uPVC giảm âm GS cho hệ thống thoát nước

Ống uPVC giảm âm GS là gì? Đây là hệ thống ống và phụ kiện dùng cho thoát nước tại công trình cần tiện nghi âm học, như khách sạn, căn hộ cao cấp và bệnh viện. Hệ thống có phụ kiện góc 88°, nắp kiểm tra và phụ kiện thông hơi để phục vụ bố trí tuyến ống.

Tiếng nước chảy "ào" trong hộp kỹ thuật lúc nửa đêm là một trong những phàn nàn phổ biến nhất ở khách sạn và căn hộ cao cấp – và cũng là lỗi rất khó sửa sau khi đã hoàn thiện trần, tường. Ống uPVC giảm âm GS là hệ ống và phụ kiện thoát nước kết cấu 3 lớp do T&S Việt Nam phát triển, giúp giảm tiếng ồn phát ra từ trục thoát nước ngay từ giai đoạn thiết kế, thay vì xử lý bằng bông cách âm, bọc ống sau này.

Bài viết giải thích cơ chế giảm âm, cấu tạo, phạm vi áp dụng, cấu hình đề xuất theo từng khu vực và những điểm thi công quyết định hiệu quả cách âm thực tế.

I. Vì sao hệ thoát nước trong tòa nhà gây ồn?

1. Ba nguồn tiếng ồn chính

• Tiếng ồn do dòng chảy va đập: nước rơi tự do trong trục đứng, đập vào thành ống tại vị trí đổi hướng (co, chân trục) tạo tiếng ồn lớn nhất.
• Tiếng ồn truyền qua thành ống: ống thoát nước thành mỏng, một lớp dễ "rung" và phát âm ra không gian xung quanh.
• Tiếng ồn truyền qua kết cấu: rung động đi qua giá đỡ, kẹp ống, sàn, tường vào phòng ngủ, phòng bệnh.

2. Vì sao xử lý sau hoàn thiện rất tốn kém

Khi trần, tường, hộp kỹ thuật đã hoàn thiện, việc bọc thêm vật liệu cách âm hay thay ống đồng nghĩa với phá dỡ, làm lại hoàn thiện và gián đoạn vận hành. Chọn đúng hệ ống thoát nước giảm âm ngay từ thiết kế là phương án có tổng chi phí thấp nhất.

Hình ảnh 2: Sơ đồ nguồn tiếng ồn trong trục thoát nước đứng của tòa nhà

II. Ống uPVC giảm âm GS là gì? Cấu tạo và nguyên lý

1. Cấu tạo 3 lớp

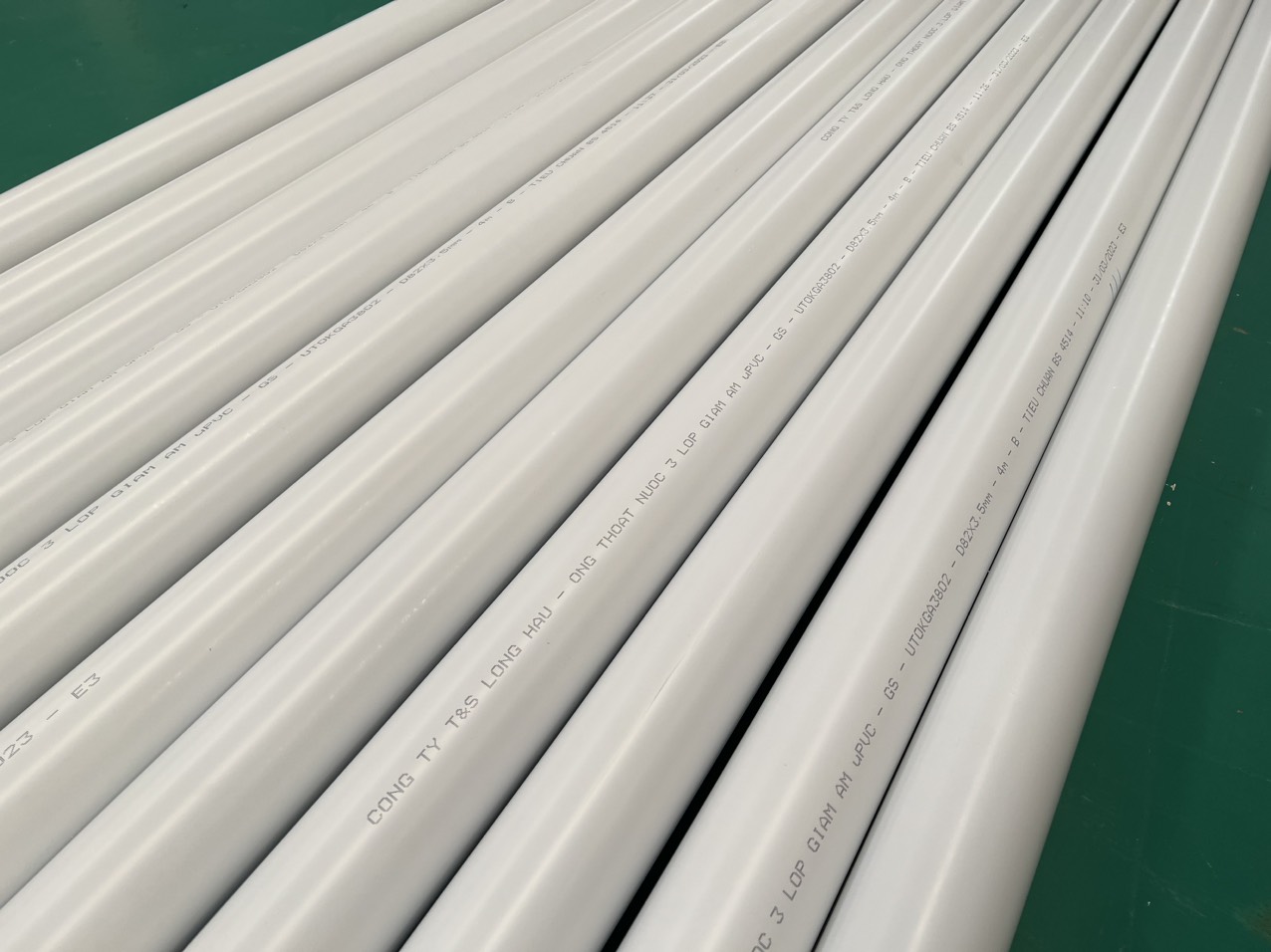

Ống uPVC giảm âm GS được sản xuất bằng công nghệ đùn đồng thời (co-extrusion), gồm:

• Lớp ngoài: uPVC đặc, chịu va đập, bảo vệ ống khi thi công.
• Lớp giữa: lớp foam cách âm chuyên dụng – hấp thụ và làm tán xạ sóng âm, hạn chế rung động truyền ra ngoài.
• Lớp trong: uPVC nhẵn, giảm ma sát, hạn chế bám cặn, dòng chảy êm.

2. Nguyên lý giảm âm

• Tán xạ sóng âm: sóng âm đi qua các lớp vật liệu có mật độ khác nhau bị đổi hướng, suy giảm năng lượng thay vì truyền thẳng ra ngoài.
• Giảm va đập tại điểm đổi hướng: hệ phụ kiện góc 88° và Y 45° giúp dòng nước chuyển hướng êm hơn so với co 90° đột ngột.
• Cắt cầu âm kết cấu: kết hợp kẹp ống có đệm cao su và mối xuyên sàn đúng kỹ thuật (xem mục V).

3. Thông tin kỹ thuật tham khảo

Thông tin trên mang tính tham khảo. Kích thước cụ thể, độ dày từng lớp và mức ồn đạt được phụ thuộc cấu hình ống – phụ kiện – lắp đặt; vui lòng yêu cầu catalogue và tài liệu kỹ thuật hiện hành khi đưa vào hồ sơ thiết kế, hồ sơ thầu.

Hình ảnh 3: Mặt cắt ống uPVC giảm âm GS gồm lớp ngoài, lớp foam cách âm và lớp trong.

III. So sánh ống uPVC giảm âm GS và ống thoát nước uPVC thông thường

Với tuyến thoát nước nhà xưởng, sân vườn, tuyến ngoài nhà – nơi tiếng ồn không phải tiêu chí – ống uPVC GS màu xám là lựa chọn kinh tế hơn.

IV. Ứng dụng và cấu hình đề xuất theo khu vực

1. Khách sạn, resort, căn hộ cao cấp

2. Bệnh viện, cơ sở y tế

• Thoát nước khu phòng bệnh, phòng hồi sức: uPVC giảm âm GS cho trục đứng và nhánh sát phòng.
• Cấp nước sinh hoạt: ống PPR kháng khuẩn GS – xem thêm ứng dụng ống PPR kháng khuẩn GS trong các công trình đặc biệt.
• Nước thải y tế: tuân thủ yêu cầu thu gom, xử lý riêng theo hồ sơ thiết kế; vật liệu ống do tư vấn quyết định theo tính chất nước thải.

3. Trường học, văn phòng hạng A, trung tâm thương mại

• Ưu tiên giảm âm cho trục đứng đi qua phòng họp, phòng học, khu làm việc.
• Khu vệ sinh công cộng tập trung, tầng hầm: có thể dùng uPVC thông thường để tối ưu chi phí.

4. Thoát nước mưa mái

Hệ thoát nước mưa mái thường thiết kế riêng. Với mái diện tích lớn, cần xem xét giải pháp siphonic thay vì trọng lực – tham khảo hệ thống thoát nước siphonic là gì, nguyên lý và sự khác biệt và cách thiết kế, lắp đặt hệ siphonic cơ bản. Đoạn ống mưa đi qua khu vực nhạy cảm tiếng ồn có thể dùng uPVC giảm âm GS theo chấp thuận của tư vấn thiết kế.

Hình ảnh 4: Hệ thống ống uPVC giảm âm GS trong hộp kỹ thuật khách sạn cao cấp.

V. Thi công: 6 điểm quyết định hiệu quả giảm âm thực tế

Ống giảm âm tốt nhưng lắp sai vẫn ồn. Các điểm cần kiểm soát:

1. Kẹp ống có đệm cao su

Dùng kẹp có lót cao su tại mọi điểm đỡ để cắt cầu truyền rung vào tường, sàn. Không siết kẹp quá chặt làm mất tác dụng đệm.

2. Mối xuyên sàn

Không để ống tiếp xúc trực tiếp với bê tông; bố trí ống chờ/phụ kiện xuyên sàn và vật liệu chèn đàn hồi theo thiết kế.

3. Chân trục đổi hướng

Chân trục là điểm ồn nhất. Ưu tiên tổ hợp hai lơi 45° hoặc co bán kính lớn thay vì co 90° đột ngột; bố trí nắp kiểm tra để thông tắc.

4. Hộp kỹ thuật

Hộp kỹ thuật kín, vật liệu vách có khối lượng phù hợp sẽ cộng hưởng hiệu quả với ống giảm âm.

5. Đồng bộ ống – phụ kiện

Tránh trộn phụ kiện thoát nước một lớp vào tuyến giảm âm tại các vị trí nhạy cảm – đó sẽ là "điểm rò âm".

6. Dán keo đúng quy trình

Cắt vuông góc, vát mép, lau sạch, quét keo đều, cắm đủ độ sâu; không thử kín nước khi keo chưa đóng rắn đủ thời gian.

VI. Lợi ích với chủ đầu tư, tư vấn thiết kế và nhà thầu

• Chủ đầu tư, vận hành khách sạn: giảm phàn nàn của khách, bảo vệ đánh giá dịch vụ; không phải phá dỡ để xử lý sau.
• Tư vấn thiết kế: có một hệ vật liệu cụ thể để chỉ định cho khu vực yêu cầu tiện nghi âm học, thay vì ghi chung "ống thoát nước có biện pháp cách âm".
• Nhà thầu MEP: thi công dán keo quen thuộc, không cần thiết bị mới; ống và phụ kiện đồng bộ từ một nhà sản xuất, rõ trách nhiệm kỹ thuật.
• Phối hợp trọn gói trong hệ GS: cấp nước PPR GS, thoát nước uPVC giảm âm GS, PCCC CPVC TFS, luồn dây điện PVC Conduit GS – một đầu mối cho nhiều hệ MEP.

Tìm hiểu thêm bài phân tích chuyên sâu: ống uPVC giảm âm GS – giải pháp ống nhựa 3 lớp giảm tiếng ồn cho hệ thống thoát nước.

FAQ – Câu Hỏi Thường Gặp

Câu 1: Ống uPVC giảm âm GS khác gì ống uPVC thoát nước thông thường?

Ống giảm âm có kết cấu 3 lớp với lớp giữa là foam cách âm, giúp hạn chế tiếng ồn truyền qua thành ống; đi kèm hệ phụ kiện đổi hướng êm (88°, Y 45°). Ống thoát nước thông thường là ống một lớp đặc.

Câu 2: Ống giảm âm GS giảm được bao nhiêu decibel?

Mức ồn thực tế phụ thuộc lưu lượng, chiều cao trục, cấu hình phụ kiện, kẹp ống và kết cấu hộp kỹ thuật. Tư vấn thiết kế nên đặt mức ồn mục tiêu cho từng loại phòng; GS cung cấp tài liệu kỹ thuật và phối hợp đánh giá cấu hình theo yêu cầu dự án.

Câu 3: Ống giảm âm GS nối bằng phương pháp gì?

Dán keo (solvent cement) – tương tự ống uPVC thông thường, đội thi công MEP không cần thiết bị hay đào tạo đặc biệt.

Câu 4: Có cần dùng ống giảm âm cho toàn bộ công trình không?

Không cần. Nên dùng cho trục đứng và nhánh đi sát khu vực nhạy cảm (phòng ngủ, phòng bệnh, phòng họp). Khu vực tầng hầm, nhà xưởng, tuyến ngoài nhà có thể dùng ống uPVC GS để tối ưu chi phí.

Câu 5: Ống uPVC giảm âm GS có dùng cho nước nóng được không?

Không khuyến nghị cho nước xả nhiệt độ cao liên tục như thoát nước bếp công nghiệp, máy rửa bát công suất lớn. Trường hợp này nên cân nhắc CPVC cho hệ thoát nước bếp.

Câu 6: GS có hỗ trợ chỉ định vật tư cho hồ sơ thiết kế không?

Có. Đội kỹ thuật có thể cung cấp catalogue, bản vẽ chi tiết lắp đặt điển hình, danh mục phụ kiện và phối hợp với tư vấn để đưa hệ ống giảm âm vào chỉ dẫn kỹ thuật.
