Ống PPR GS Cấp Nước Nóng Lạnh | DIN 8077, DIN 8078

Ống PPR GS Cho Hệ Thống Cấp Nước Nóng Lạnh

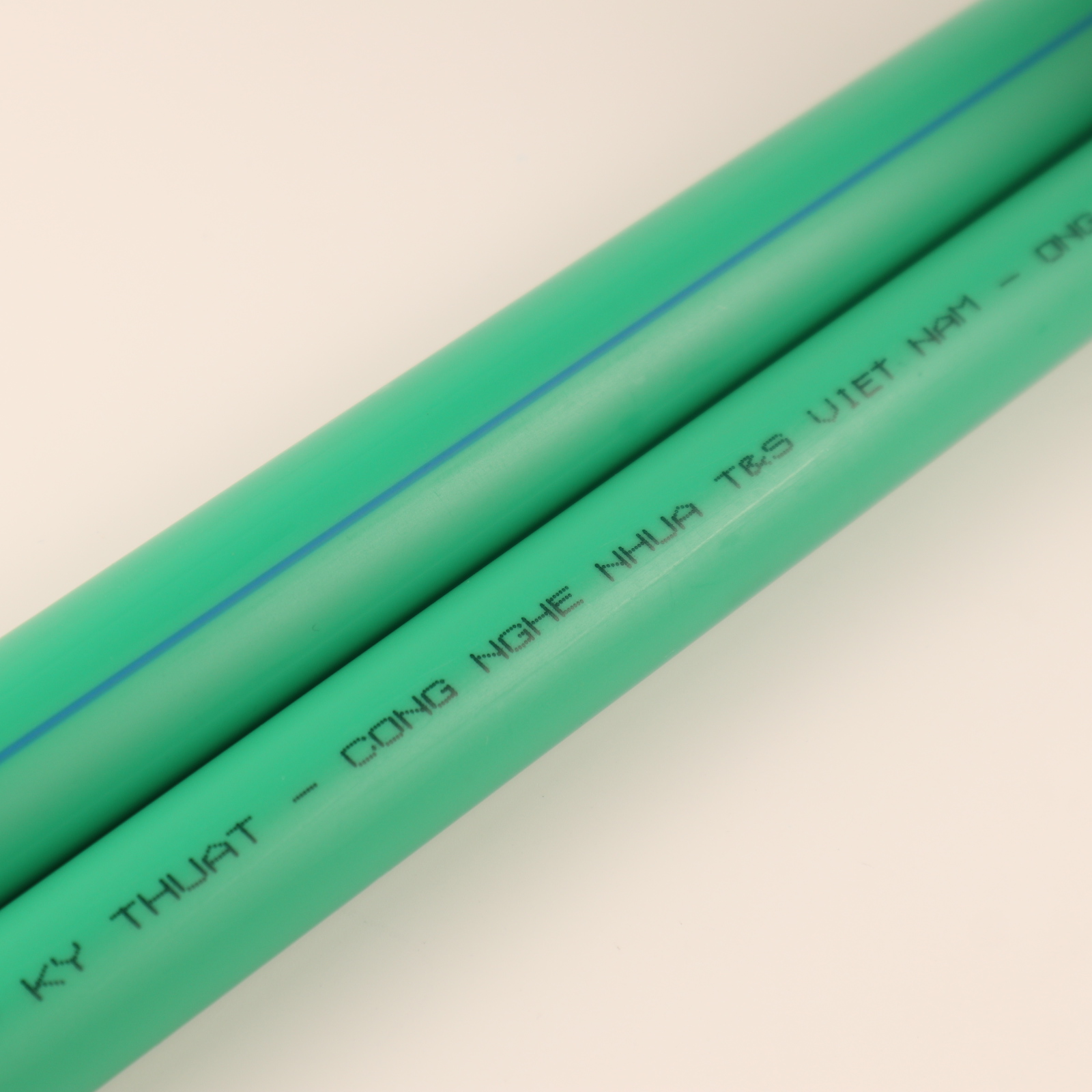

Ống PPR GS là gì? Ống PPR GS là hệ thống ống và phụ kiện dùng cho cấp nước nóng lạnh, được sản xuất từ Polypropylene Random Copolymer và kết nối bằng phương pháp hàn nhiệt. Sản phẩm phù hợp cho hệ thống plumbing, MEP và các công trình yêu cầu khả năng chịu nhiệt, chống ăn mòn và vận hành ổn định.

Đối với phòng mua hàng, việc lựa chọn ống PP-R không nên chỉ dựa trên đơn giá từng mét. Danh mục mua cần được kiểm tra đồng thời theo đường kính, cấp áp lực, khu vực sử dụng, dòng sản phẩm, phụ kiện đi kèm và yêu cầu hồ sơ của dự án. Chọn đúng ngay từ BOQ giúp hạn chế tình trạng thiếu phụ kiện, nhầm cấp PN, phối sai dòng ống hoặc phải thay đổi vật tư khi công trình đã triển khai.

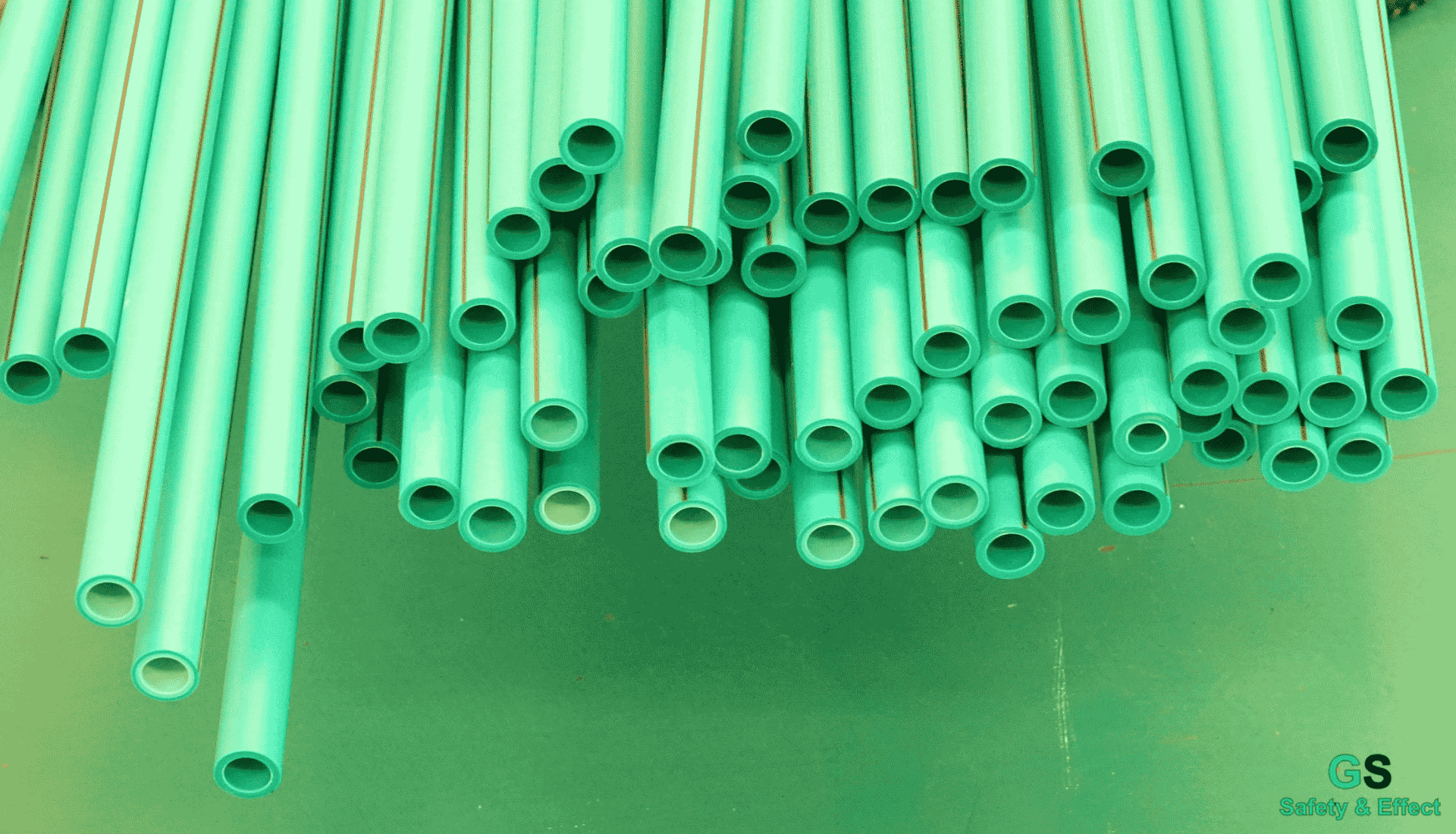

Hệ PP-R GS có dải sản phẩm từ D20 đến D250, các cấp áp lực PN10, PN16 và PN20, chiều dài tiêu chuẩn 4 m/cây. Bên cạnh dòng PP-R tiêu chuẩn, GS còn có dòng 3 lớp gia cường sợi thủy tinh, dòng kháng khuẩn và dòng chống tia UV để lựa chọn theo từng khu vực công trình.

I. Ống PP-R GS phù hợp với những hạng mục nào?

PP-R GS được định vị cho hệ thống cấp nước trong công trình. Tùy nhiệt độ, áp lực, chiều dài tuyến và môi trường lắp đặt, người mua có thể lựa chọn dòng tiêu chuẩn hoặc một dòng chuyên dụng trong cùng hệ sản phẩm.

Lưu ý: PP-R dùng cho cấp nước nóng lạnh trong nhà và các ứng dụng MEP phù hợp. Không nên dùng dòng PP-R tiêu chuẩn cho tuyến ngoài trời phơi nắng lâu dài hoặc coi PP-R là vật liệu thay thế mặc định cho tuyến cấp nước hạ tầng chôn ngầm, đường ống hóa chất hay hệ thống PCCC.

II. Danh mục 4 dòng ống PP-R GS

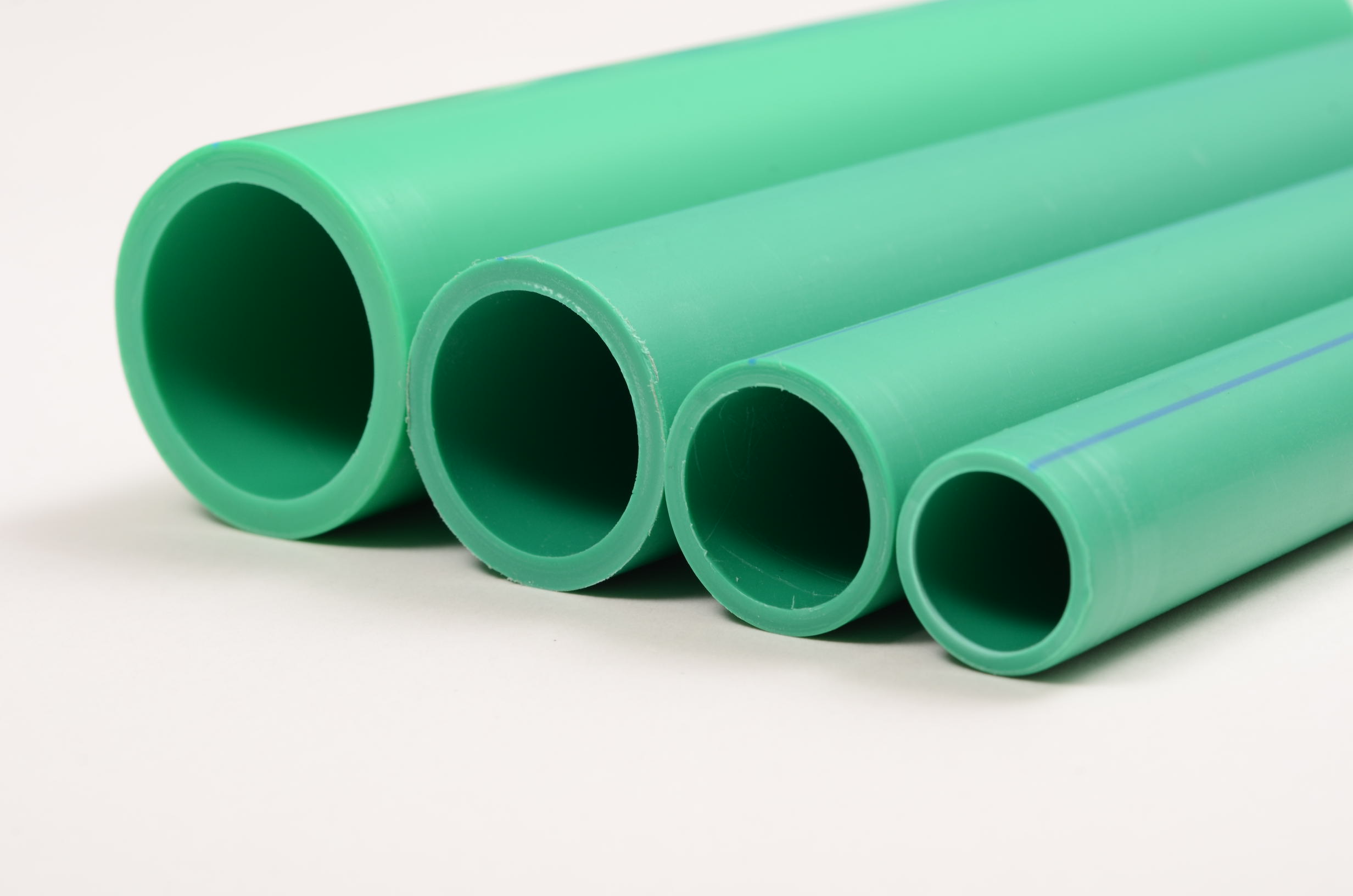

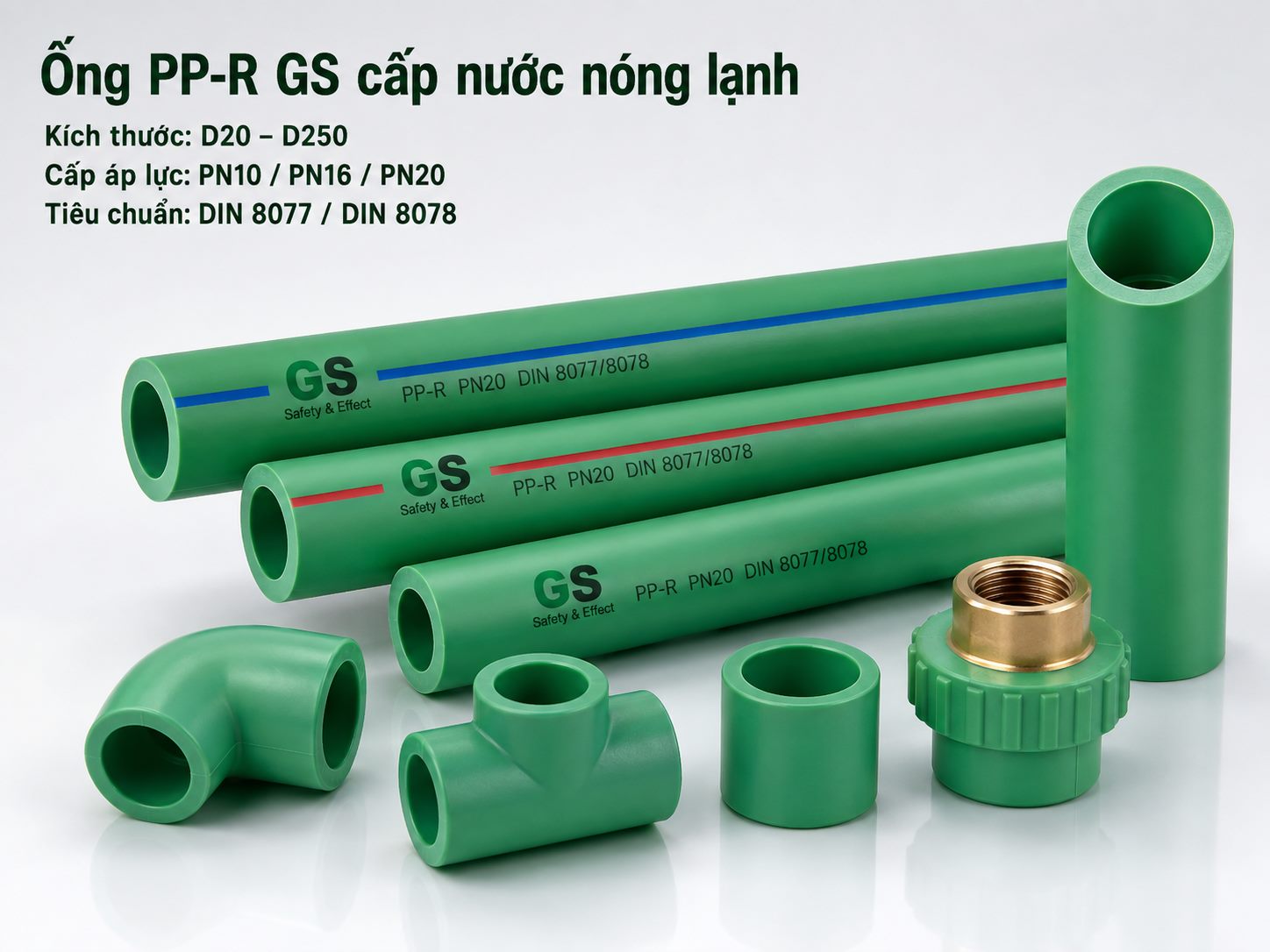

1. Ống PP-R GS tiêu chuẩn

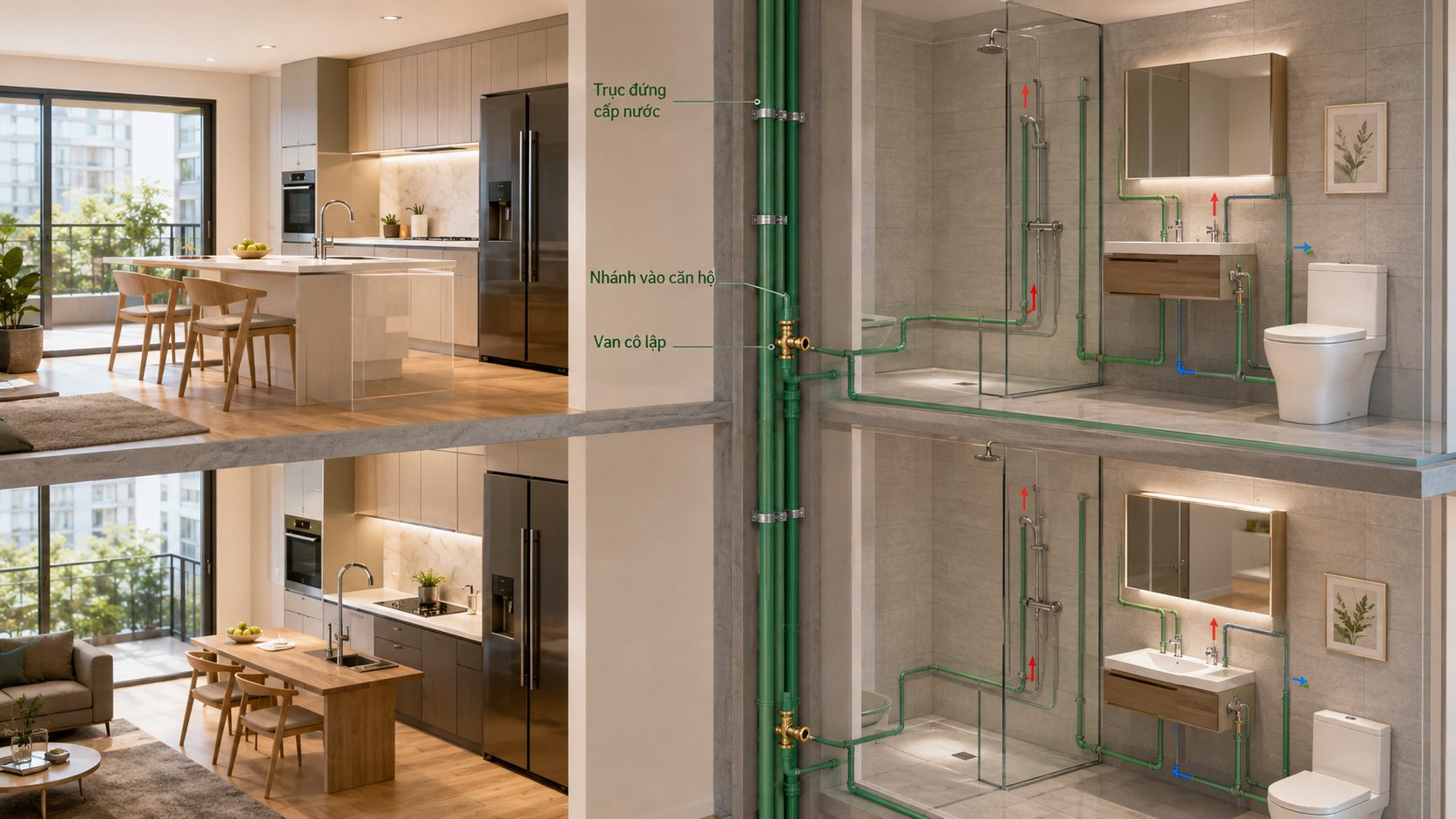

Dòng PP-R GS tiêu chuẩn dùng cho cấp nước nóng lạnh trong nhà, plumbing và hệ thống MEP. Sản phẩm có dải đường kính rộng nhất trong nhóm PP-R GS, phù hợp từ tuyến nhánh trong căn hộ đến các tuyến ống có đường kính lớn hơn trong công trình.

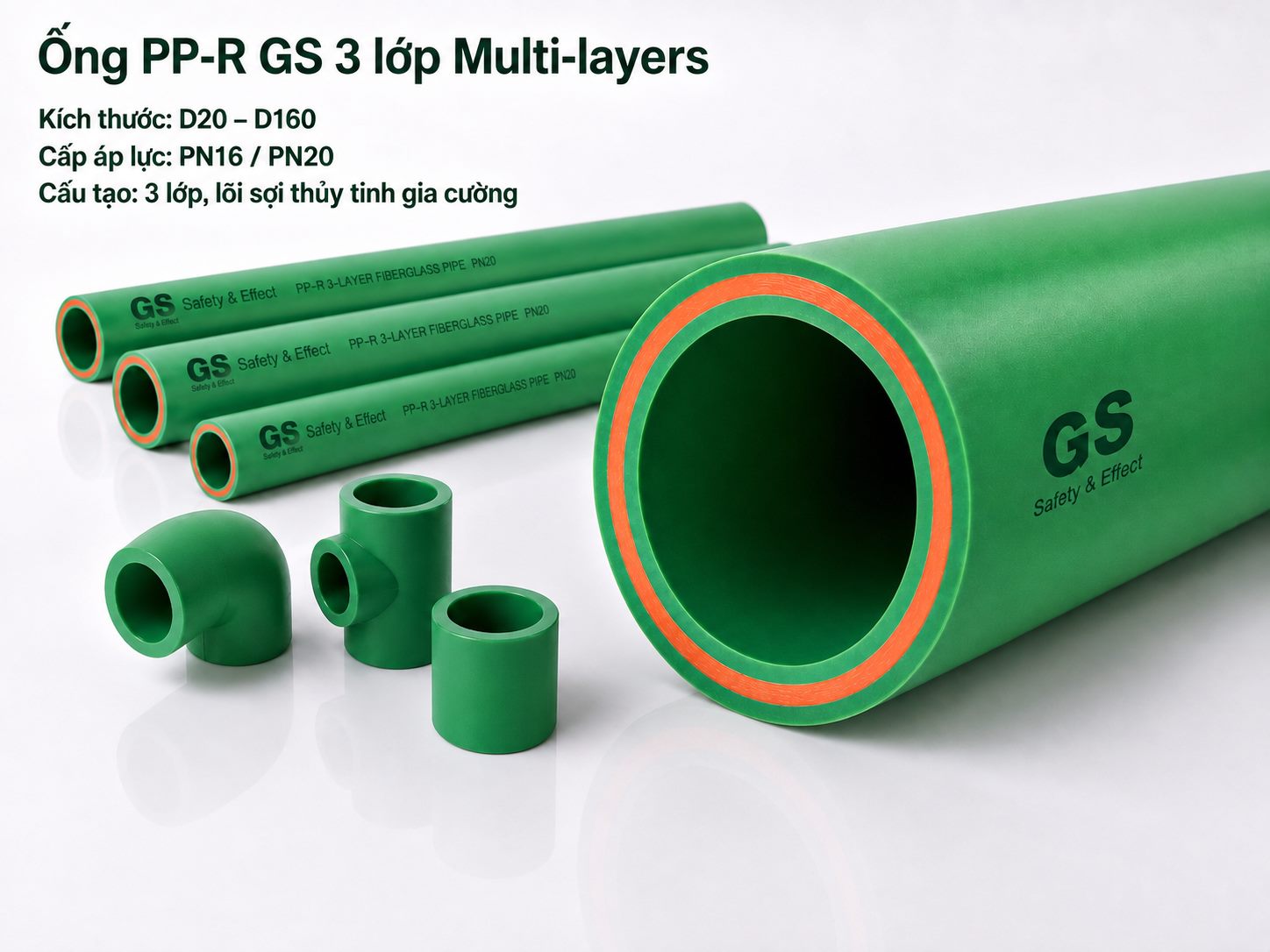

2. Ống PP-R GS 3 lớp Multi-layers

Dòng 3 lớp có lớp giữa gia cường bằng sợi thủy tinh, phù hợp cho các tuyến dài, tuyến chạy nổi, đường nước nóng và hệ thống chiller hoặc HVAC phụ trợ cần kiểm soát tốt hơn vấn đề ổn định kích thước.

Lớp giữa của ống là sợi thủy tinh, không phải nhôm và không phải lưới thép. Khi lập BOQ, cần ghi rõ “PP-R 3 lớp Multi-layers” để tránh nhầm với các loại ống composite khác.

Phòng mua hàng có thể xem riêng danh mục ống PP-R GS 3 lớp Multi-layers khi BOQ có tuyến nước nóng dài, tuyến kỹ thuật chạy nổi hoặc hạng mục HVAC phụ trợ.

3. Ống PP-R GS kháng khuẩn

Ống PP-R GS kháng khuẩn được đề xuất cho bệnh viện, trường học, phòng lab và hệ nước uống có yêu cầu cao hơn về điều kiện vệ sinh. Khái niệm “kháng khuẩn” cần được hiểu là hỗ trợ hạn chế sự phát triển của vi sinh vật trong điều kiện sử dụng phù hợp, không đồng nghĩa với diệt khuẩn hoặc thay thế quy trình xử lý nước.

Đối với dòng này, ống và phụ kiện nên được đặt mua đồng bộ. Việc phối ống kháng khuẩn với phụ kiện thông thường có thể làm mất tính đồng bộ của cấu hình và gây khó khăn khi kiểm tra hồ sơ hoặc nghiệm thu.

Tham khảo chi tiết dòng ống PP-R GS kháng khuẩn khi dự án có yêu cầu riêng về hệ nước sạch, bệnh viện, trường học hoặc phòng lab.

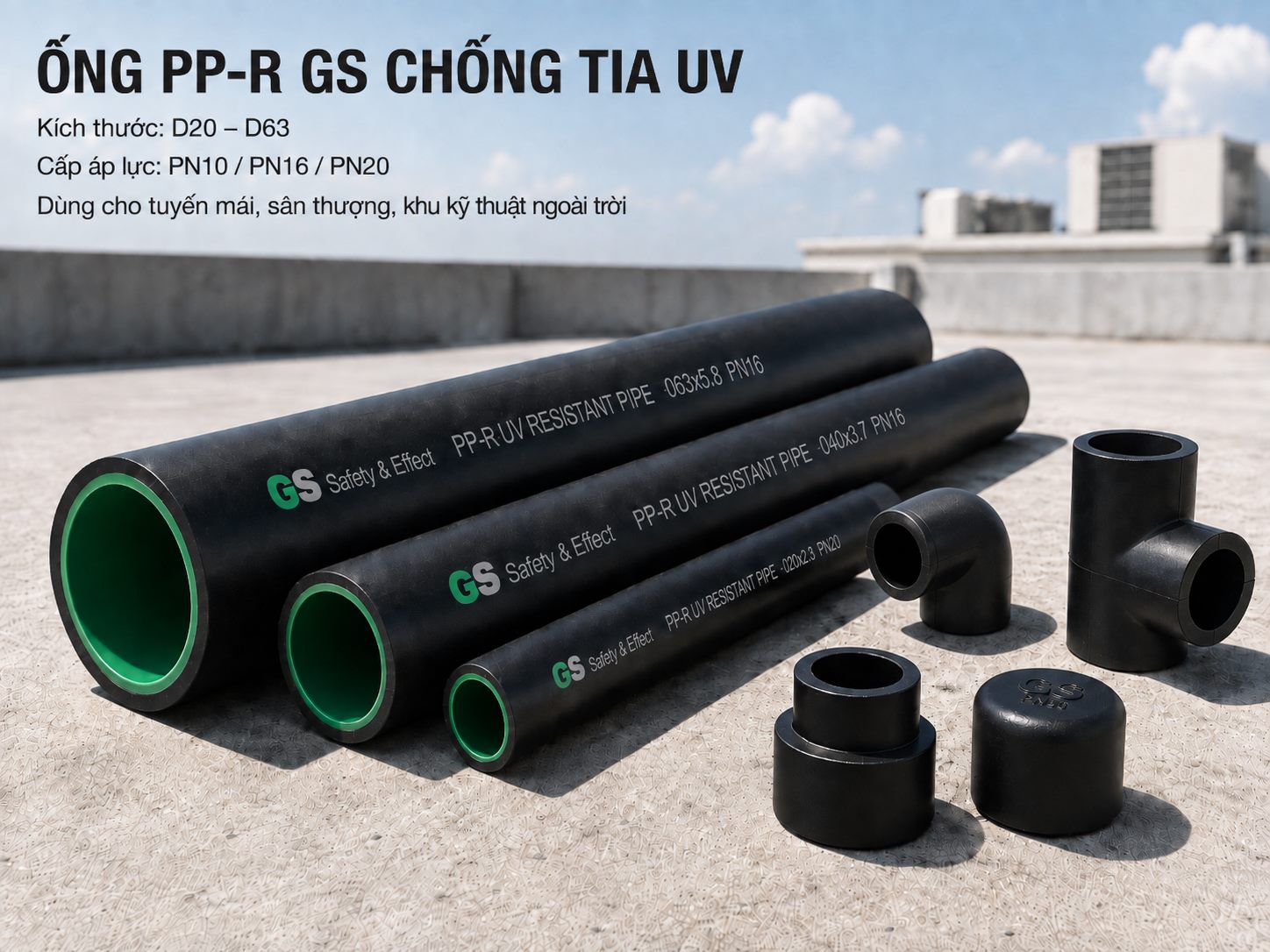

4. Ống PP-R GS chống tia UV ngoài trời

Dòng PP-R chống tia UV có thân màu đen, dùng cho tuyến mái, sân thượng và khu kỹ thuật ngoài trời có tiếp xúc trực tiếp với ánh nắng. Đây là dòng nên được lựa chọn ngay từ giai đoạn thiết kế thay vì lắp ống PP-R tiêu chuẩn rồi xử lý bổ sung bằng sơn phủ tại công trường.

Với tuyến cấp nước phơi nắng, nên chuyển sang danh mục ống PP-R GS chống tia UV ngoài trời thay vì đặt dòng tiêu chuẩn.

III. Bảng thông số ống PP-R GS tiêu chuẩn

Chiều dày thành ống, SDR, khối lượng cây ống, kích thước thông thủy và các thông số chi tiết theo từng đường kính cần tra trong catalogue kỹ thuật PP-R GS. Không nên dùng số liệu của một thương hiệu khác để thay thế khi lập hồ sơ trình duyệt.

IV. Cách chọn PN10, PN16 và PN20

PN là một trong những thông tin dễ bị đơn giản hóa khi mua hàng. Không nên chọn PN chỉ dựa trên tên gọi “ống nóng” hoặc “ống lạnh”. Cấp PN cuối cùng phải được xác định từ nhiệt độ làm việc, áp lực vận hành, thời gian vận hành, vị trí tuyến và yêu cầu thiết kế.

V. Lợi ích kỹ thuật của hệ PP-R GS

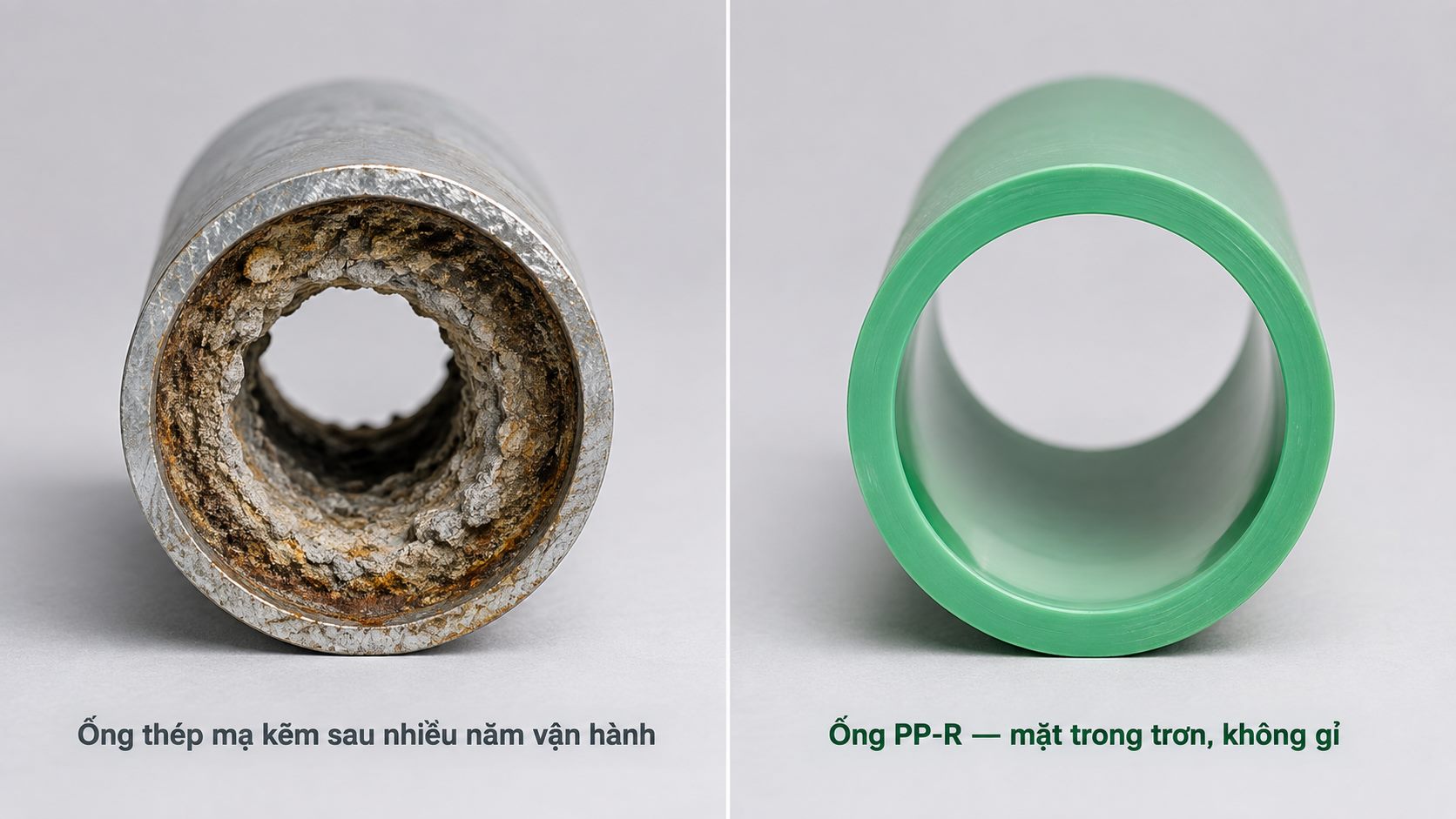

1. Không phát sinh gỉ sét như đường ống kim loại

Vật liệu PP-R không bị gỉ sét theo cơ chế của thép mạ kẽm. Đặc điểm này phù hợp với hệ cấp nước trong tòa nhà, nơi đường ống thường được lắp âm tường, âm trần hoặc trong hộp kỹ thuật và khó tiếp cận sau khi bàn giao.

2. Bề mặt trong trơn

Bề mặt trong trơn giúp hạn chế các vị trí tích tụ cặn do bề mặt bị ăn mòn. Hiệu quả vận hành thực tế vẫn phụ thuộc vào chất lượng nước, thiết kế thủy lực, vận tốc dòng chảy và chế độ vận hành của công trình.

3. Kết nối bằng hàn nhiệt đồng nhất vật liệu

Ống và phụ kiện PP-R được kết nối bằng phương pháp hàn nhiệt socket fusion. Khi thực hiện đúng nhiệt độ đầu hàn, thời gian gia nhiệt, chiều sâu lắp và thời gian giữ nguội, phần ống và phụ kiện tạo thành mối nối đồng nhất vật liệu.

PP-R không được kết nối bằng keo dán. Nhà thầu cần sử dụng đúng máy hàn, đầu hàn và quy trình tương ứng với đường kính ống.

4. Hệ phụ kiện đồng bộ

Hệ PP-R GS có thể cấu hình với co, tê, măng sông, côn thu, rắc co, đầu nối ren, phụ kiện ren đồng, van và các chi tiết chuyển tiếp phù hợp. Với phòng mua hàng, việc mua đồng bộ giúp giảm nguy cơ thiếu vật tư nhỏ nhưng quan trọng tại công trường.

VI. Lợi ích đối với phòng mua hàng và nhà thầu

Một báo giá đầy đủ không chỉ gồm ống. Với dự án MEP, danh mục nên được tổng hợp theo từng hệ: nước lạnh, nước nóng, hồi nước nóng, tuyến mái, khu vệ sinh đặc biệt và hạng mục HVAC phụ trợ. Cách phân tách này giúp phòng mua hàng so sánh báo giá đúng cấu hình thay vì chỉ so đơn giá của một vài đường kính phổ biến.

VII. Phụ kiện và vật tư cần đặt đồng bộ

Tùy cấu hình tuyến, danh mục vật tư PP-R có thể gồm:

• Ống PP-R đúng dòng, đường kính và cấp PN.
• Co 90 độ, co 45 độ và co chuyển hướng.
• Tê đều, tê giảm và phụ kiện chia nhánh.
• Măng sông, côn thu và đầu bịt.
• Rắc co và khớp tháo lắp tại thiết bị.
• Đầu nối ren trong, ren ngoài và phụ kiện ren đồng.
• Van khóa và phụ kiện chuyển tiếp.
• Kẹp ống, giá đỡ trượt và điểm neo cố định.
• Thiết bị hàn nhiệt và đầu hàn theo đường kính.
• Vật tư phục vụ thử áp và nghiệm thu.

Đối với tuyến kháng khuẩn, cần dùng đồng bộ ống và phụ kiện kháng khuẩn. Đối với tuyến nước nóng dài hoặc chạy nổi, BOQ cần thể hiện cả giải pháp bù giãn nở và hệ giá đỡ thay vì chỉ tính số mét ống.

VIII. Lưu ý thiết kế và thi công

1. Kiểm soát quy trình hàn nhiệt

Đầu ống phải được cắt vuông, làm sạch và đưa vào đầu hàn đúng chiều sâu. Nhiệt độ đầu hàn, thời gian gia nhiệt và thời gian giữ nguội cần thực hiện theo hướng dẫn kỹ thuật tương ứng với đường kính.

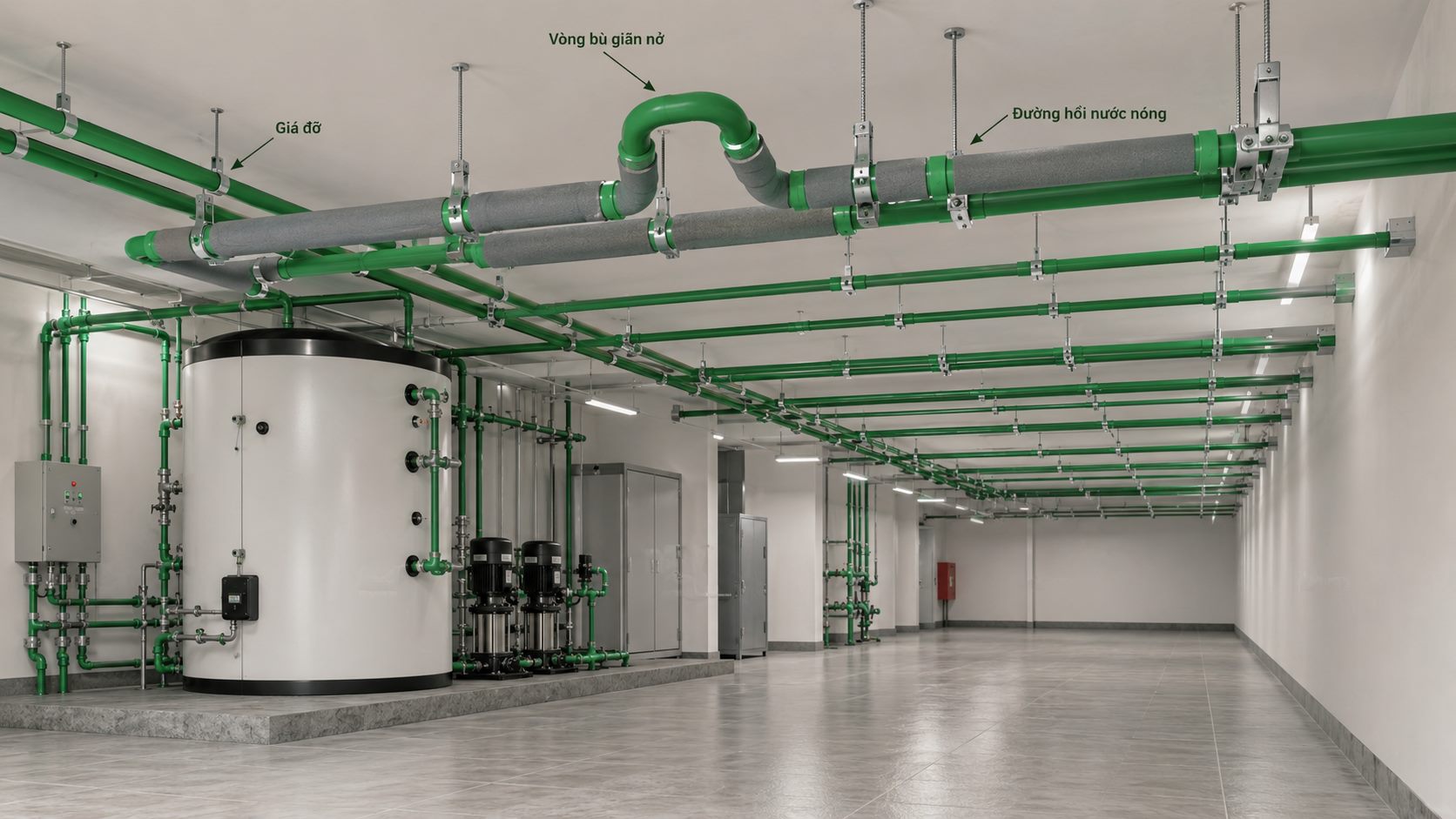

2. Tính toán bù giãn nở cho tuyến nóng

Tuyến nước nóng dài cần được xem xét các đoạn chữ L, chữ Z, vòng bù hoặc giải pháp bù giãn nở phù hợp. Dòng PP-R 3 lớp có thể được xem xét cho các tuyến cần ổn định kích thước tốt hơn, nhưng không thay thế việc tính toán kết cấu tuyến.

3. Phân biệt giá đỡ trượt và điểm neo

Giá đỡ phải được thiết kế theo đường kính, nhiệt độ và hướng giãn nở. Tuyến nóng thường cần bố trí giá đỡ chặt chẽ hơn tuyến lạnh cùng đường kính. Các điểm neo cố định và giá đỡ trượt phải được phân định rõ để kiểm soát chuyển vị của ống.

4. Thử áp sau khi mối hàn ổn định

Chỉ tiến hành thử áp sau khi mối hàn đã nguội và ổn định. Quy trình thử áp, áp lực thử, thời gian giữ áp và biểu mẫu nghiệm thu cần được thống nhất với tư vấn giám sát theo hồ sơ dự án.

IX. Checklist yêu cầu báo giá ống PP-R GS

Phòng mua hàng có thể tham khảo bảng giá PP-R GS hoặc gửi trực tiếp BOQ để nhận báo giá theo số lượng và tiến độ thực tế của dự án.

X. Câu hỏi thường gặp về ống PP-R GS

1. Ống PP-R GS có những đường kính nào?

Dòng PP-R GS tiêu chuẩn có dải từ D20 đến D250. Các dòng 3 lớp, kháng khuẩn và chống UV có dải đường kính riêng. Cần kiểm tra đúng dòng sản phẩm trước khi lập đơn hàng.

2. Ống PP-R GS có các cấp áp lực nào?

Dòng tiêu chuẩn có PN10, PN16 và PN20. Cấp PN cuối cùng phải căn cứ nhiệt độ, áp lực làm việc, thời gian vận hành và hồ sơ thiết kế của công trình.

3. Một cây ống PP-R GS dài bao nhiêu?

Chiều dài tiêu chuẩn là 4 m/cây. Khi gửi BOQ, nên ghi rõ số lượng theo mét hay theo cây để tránh sai lệch khi quy đổi.

4. Ống PP-R được nối bằng keo hay hàn?

Ống PP-R được nối bằng phương pháp hàn nhiệt socket fusion. Không sử dụng keo dán như một số hệ ống uPVC hoặc CPVC.

5. Có thể dùng PP-R tiêu chuẩn ngoài trời không?

Không nên lắp cố định dòng PP-R tiêu chuẩn tại vị trí phơi nắng lâu dài. Tuyến mái, sân thượng và khu kỹ thuật ngoài trời nên dùng dòng PP-R GS chống tia UV.

6. Khi nào nên dùng ống PP-R 3 lớp?

Dòng 3 lớp nên được xem xét cho tuyến nước nóng dài, tuyến chạy nổi, chiller và HVAC phụ trợ cần ổn định kích thước tốt hơn. Thiết kế vẫn phải kiểm tra giãn nở, giá đỡ và điểm neo.

7. PP-R kháng khuẩn có phải là ống diệt khuẩn không?

Không. Kháng khuẩn là khả năng hạn chế sự phát triển của vi sinh vật trong điều kiện sử dụng phù hợp. Sản phẩm không thay thế quy trình xử lý, khử trùng và quản lý chất lượng nước.

8. Có nên mua ống và phụ kiện khác thương hiệu?

Để thuận lợi cho thi công, trình duyệt và nghiệm thu, nên ưu tiên hệ ống và phụ kiện đồng bộ. Riêng dòng kháng khuẩn cần đặc biệt lưu ý đồng bộ cả ống và phụ kiện.

9. Làm thế nào để nhận báo giá chính xác?

Gửi BOQ hoặc bản vẽ có đường kính, cấp PN, số lượng, danh mục phụ kiện, địa điểm giao hàng và tiến độ yêu cầu. Với BOQ ghi DN hoặc phi ống thép, cần đối chiếu lại đường kính ngoài của PP-R trước khi chốt.

XI. Liên hệ tư vấn và báo giá ống PP-R GS

Lưu ý kỹ thuật: Các thông số chi tiết như chiều dày thành ống, SDR, khối lượng, khoảng cách giá đỡ và điều kiện làm việc cần tra theo catalogue kỹ thuật của nhà sản xuất. Tiêu chuẩn và quy chuẩn có thể được soát xét; cần kiểm tra phiên bản mới nhất và chứng từ tương ứng với lô hàng thực giao.
