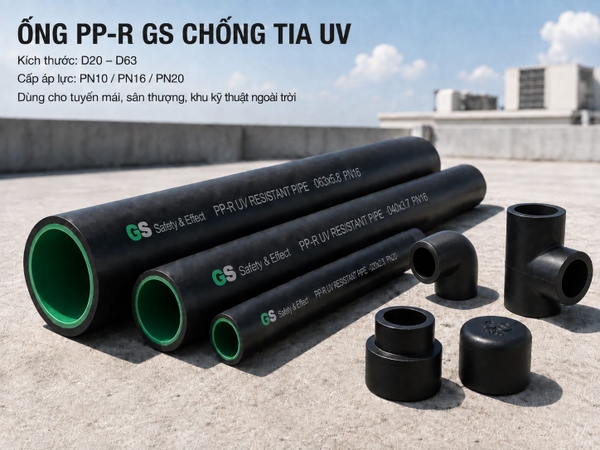

Ống PP-R Chống Tia UV GS Cho Lắp Đặt Ngoài Trời

Ống PP-R chống tia UV GS cho hệ thống cấp nước ngoài trời

Ống PP-R chống tia UV GS là gì? Ống PP-R chống tia UV GS là dòng ống dành cho hệ thống cấp nước lắp đặt ngoài trời, được trang bị lớp bảo vệ chống tia cực tím nhằm hạn chế tác động của ánh nắng lên bề mặt ống. Sản phẩm phù hợp cho nước nóng, nước lạnh và hệ thống năng lượng mặt trời, thi công bằng phương pháp hàn nhiệt.

Khác với ống PP-R tiêu chuẩn chủ yếu sử dụng trong nhà, dòng chống tia UV được lựa chọn khi đường ống không thể che kín hoàn toàn hoặc thường xuyên chịu tác động của nắng, nhiệt độ môi trường và chu kỳ nóng – nguội ngoài trời.

Sản phẩm có dải đường kính từ D20 đến D63, cấp áp lực PN10, PN16 và PN20, chiều dài tiêu chuẩn 4 m/cây. Việc chọn đường kính và cấp PN cuối cùng cần căn cứ bản vẽ, nhiệt độ nước, áp lực vận hành, vị trí lắp đặt và yêu cầu kỹ thuật của từng dự án.

Để hiểu đầy đủ cách phân chia PP-R tiêu chuẩn, PP-R 3 lớp, PP-R kháng khuẩn và PP-R chống UV theo từng khu vực công trình, có thể tham khảo trang pillar hệ thống ống PP-R GS cho cấp nước nóng lạnh, MEP và HVAC.

I. Vì sao tuyến PP-R ngoài trời cần một dòng ống riêng?

Trong một hệ thống cấp nước tòa nhà, phần lớn đường ống PP-R được đặt trong hộp kỹ thuật, âm tường, trên trần hoặc trong phòng máy. Tuy nhiên, một số đoạn bắt buộc phải đi qua mái, sân thượng, ban công kỹ thuật hoặc khu vực không có kết cấu che nắng hoàn toàn.

Nếu BOQ chỉ ghi chung “ống PP-R” mà không phân biệt môi trường trong nhà và ngoài trời, phòng mua hàng có thể đặt đúng kích thước nhưng sai dòng sản phẩm. Rủi ro chỉ xuất hiện khi vật tư đã được giao đến công trường hoặc sau khi tư vấn giám sát kiểm tra phạm vi ứng dụng.

Việc sử dụng đúng dòng ngay từ thiết kế giúp phòng mua hàng, nhà thầu và tư vấn thống nhất phạm vi vật tư. Không nên mặc định rằng sơn phủ bổ sung tại công trường có thể biến ống PP-R tiêu chuẩn thành sản phẩm chống tia UV tương đương dòng được thiết kế riêng.

II. Thông số kỹ thuật tham khảo

Lưu ý: Chiều dày thành ống, SDR, đường kính thông thủy, khối lượng cây ống và các thông số chi tiết theo từng đường kính cần tra trong catalogue kỹ thuật PP-R GS. Không sử dụng dữ liệu của dòng PP-R khác hoặc thương hiệu khác để thay thế trong hồ sơ trình duyệt.

III. Cấu hình sản phẩm theo từng vị trí ngoài trời

1. Tuyến cấp nước từ trục kỹ thuật đến bồn mái

Đây là một trong những vị trí thường gặp nhất. Một phần tuyến có thể nằm trong hộp kỹ thuật, phần còn lại đi nổi trên mái và đấu nối vào bồn nước.

Không nhất thiết toàn bộ tuyến phải dùng một dòng ống nếu điều kiện lắp đặt khác nhau. Nhà thầu có thể phân chia rõ:

• Đoạn trong hộp kỹ thuật: PP-R GS tiêu chuẩn hoặc dòng theo thiết kế.
• Đoạn đi nổi trên mái: PP-R GS chống tia UV.
• Vị trí chuyển tiếp: dùng phụ kiện đồng bộ và bố trí giá đỡ phù hợp.
• Đấu nối bồn: kiểm tra van, rắc co, đầu nối ren và khả năng tháo lắp bảo trì.

2. Tuyến phân phối nước trên sân thượng

Các tuyến phân phối trên sân thượng thường có chiều dài lớn hơn đoạn đấu nối bồn. Ngoài tia UV, thiết kế cần tính đến giãn nở nhiệt, chuyển vị của ống, khoảng cách giá đỡ, điểm neo và khả năng đọng nước tại các điểm thấp.

Việc dùng ống chống UV không thay thế cho thiết kế cơ khí của tuyến. Một hệ thống ngoài trời đúng kỹ thuật vẫn cần giá đỡ, điểm cố định, khoảng hở với bề mặt mái và phương án bảo vệ tại khu vực có nguy cơ va chạm.

3. Đấu nối hệ nước nóng năng lượng mặt trời

Đây là ứng dụng cần kiểm tra đồng thời hai điều kiện:

• Mức độ tiếp xúc trực tiếp với ánh nắng.
• Nhiệt độ nước và áp lực vận hành thực tế.

Không nên chọn PN chỉ theo cách gọi “ống nước nóng”. Cấp PN cuối cùng phải căn cứ hồ sơ tính toán, nhiệt độ làm việc, áp lực vận hành, thời gian vận hành và hướng dẫn kỹ thuật của hệ thống.

4. Tuyến utility ngoài trời tại nhà máy

PP-R chống UV có thể phù hợp với một số tuyến nước sinh hoạt hoặc utility nước phù hợp ngoài trời. Tuy nhiên, trong nhà máy công nghiệp, không được mặc định dùng PP-R cho hóa chất, process water hoặc mọi loại cooling water.

Đối với môi chất công nghiệp, cần kiểm tra thành phần lưu chất, nhiệt độ, áp lực và yêu cầu vận hành trước khi lựa chọn vật liệu. Tuyến hóa chất hoặc process có thể cần một hệ vật liệu khác như CPVC Industrial, HDPE hoặc giải pháp theo hồ sơ thiết kế.

IV. Cách chọn PN10, PN16 và PN20 cho tuyến ngoài trời

Với các BOQ đang sử dụng cách gọi DN, inch hoặc “phi” theo hệ ống thép, cần quy đổi về đúng đường kính ngoài PP-R trước khi đặt hàng. Bài hướng dẫn kích thước ống PP-R GS giải thích rõ cách đọc OD, ID và cấp PN để tránh sai dây chuyền trong BOQ.

V. PP-R chống UV khác gì PP-R tiêu chuẩn?

Hai dòng sản phẩm không cạnh tranh trực tiếp mà đảm nhận các khu vực khác nhau trong cùng một hệ thống. Cách mua hiệu quả là bóc tách tuyến theo môi trường lắp đặt, thay vì áp một loại ống cho toàn bộ công trình.

Phòng mua hàng có thể xem dòng ống PP-R GS tiêu chuẩn cho các tuyến cấp nước nóng lạnh trong nhà, sau đó dùng dòng chống UV cho phần tuyến nằm ngoài trời.

VI. Lợi ích kỹ thuật của ống PP-R GS chống tia UV

1. Phù hợp cho tuyến tiếp xúc ánh nắng

Ưu điểm cốt lõi của sản phẩm là xác định rõ phạm vi sử dụng ngoài trời. Điều này giúp tư vấn, nhà thầu và phòng mua hàng tránh phải xử lý bổ sung một dòng ống trong nhà sau khi tuyến đã thi công.

2. Không phát sinh gỉ sét theo cơ chế của ống kim loại

PP-R không bị gỉ sét như thép. Đặc điểm này phù hợp với các tuyến trên mái, nơi thường xuyên tiếp xúc độ ẩm, nước mưa và điều kiện môi trường biến đổi.

Tuy nhiên, hệ thống vẫn cần được kiểm tra định kỳ tại giá đỡ, phụ kiện ren, van, điểm xuyên mái và các vị trí liên kết với thiết bị kim loại.

3. Kết nối bằng hàn nhiệt

Ống và phụ kiện PP-R được nối bằng phương pháp hàn nhiệt socket fusion. Khi thực hiện đúng quy trình, bề mặt ống và phụ kiện được gia nhiệt rồi liên kết thành mối nối đồng nhất vật liệu.

PP-R không dùng keo dán. Các thông số về nhiệt độ đầu hàn, thời gian gia nhiệt, chiều sâu lắp và thời gian giữ nguội phải thực hiện theo hướng dẫn kỹ thuật tương ứng với từng đường kính.

4. Đồng bộ với hệ PP-R trong công trình

Dòng chống UV cho phép nhà thầu duy trì logic vật liệu PP-R từ tuyến trong nhà ra khu vực ngoài trời, đồng thời phân biệt rõ bằng màu thân ống và mã vật tư.

Điều này giúp đơn giản hóa việc lập BOQ, kiểm tra phụ kiện chuyển tiếp và quản lý chủng loại vật tư tại công trường.

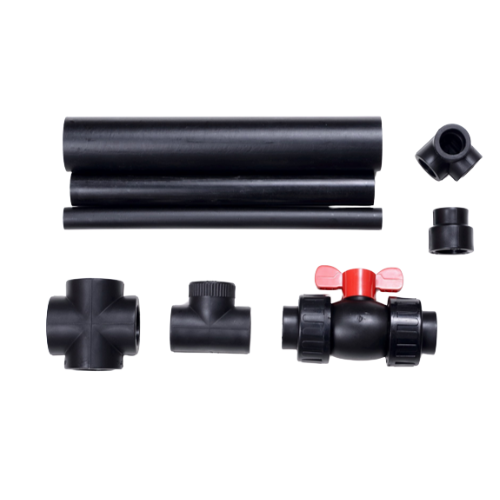

VII. Phụ kiện và vật tư cần đi kèm

Một cấu hình tuyến PP-R ngoài trời không chỉ gồm cây ống. Tùy sơ đồ thực tế, danh mục có thể bao gồm:

Vật tư kim loại, bulông, thanh ren, đế đỡ và các chi tiết ngoài trời cần có phương án bảo vệ phù hợp với môi trường. Một tuyến dùng ống chống UV nhưng giá đỡ hoặc điểm neo không phù hợp vẫn có thể phát sinh sự cố cơ khí.

VIII. Lưu ý thiết kế tuyến PP-R ngoài trời

1. Kiểm soát giãn nở nhiệt

Tuyến ngoài trời chịu thay đổi nhiệt độ môi trường trong ngày. Nếu đồng thời dẫn nước nóng, mức biến đổi nhiệt có thể lớn hơn so với tuyến trong nhà.

Thiết kế cần xem xét:

• Chiều dài từng đoạn thẳng.
• Vị trí đổi hướng tự nhiên.
• Đoạn chữ L hoặc chữ Z.
• Vòng bù hoặc phương án bù giãn nở.
• Điểm neo cố định.
• Giá đỡ trượt theo hướng chuyển vị.

Không tự áp dụng một khoảng cách giá đỡ cố định cho mọi đường kính. Số liệu chi tiết phải tra theo catalogue kỹ thuật và tính toán của dự án.

2. Không đặt ống trực tiếp lên bề mặt mái

Tuyến ống cần được nâng đỡ bằng hệ giá phù hợp, tránh tiếp xúc trực tiếp lâu dài với bề mặt mái nóng, khu vực đọng nước hoặc vị trí có nguy cơ va đập khi bảo trì thiết bị.

3. Bảo vệ điểm xuyên mái

Các vị trí xuyên mái, xuyên tường hoặc đi qua kết cấu cần có ống sleeve, vật liệu làm kín và giải pháp chống thấm phù hợp. Không để tải trọng của kết cấu hoặc lớp chống thấm truyền trực tiếp lên ống PP-R.

4. Bố trí khả năng tháo lắp tại thiết bị

Tại bồn nước, máy bơm, bình nước nóng và thiết bị ngoài trời, nên bố trí rắc co hoặc kết nối tháo lắp phù hợp. Việc này giúp bảo trì thiết bị mà không phải cắt bỏ một đoạn lớn của tuyến ống.

5. Kiểm tra tải trọng gió và va chạm

Tuyến trên mái có thể chịu rung, gió và tác động từ hoạt động bảo trì. Hệ giá đỡ phải giữ tuyến ổn định nhưng vẫn cho phép chuyển vị nhiệt theo thiết kế.

IX. Quy trình thi công hàn nhiệt

1. Kiểm tra vật tư: xác nhận đúng dòng chống UV, đường kính, PN và phụ kiện.
2. Cắt vuông đầu ống: dùng dụng cụ cắt phù hợp, không làm biến dạng tiết diện.
3. Làm sạch: loại bỏ bụi, dầu và hơi ẩm tại vùng hàn.
4. Đánh dấu chiều sâu: tránh đưa ống quá sâu hoặc chưa đủ sâu vào phụ kiện.
5. Gia nhiệt: đưa đồng thời ống và phụ kiện vào đầu hàn đúng thời gian.
6. Lắp nối: đưa thẳng hai chi tiết vào nhau, không xoay vặn sau khi ghép.
7. Giữ nguội: giữ ổn định mối nối theo thời gian yêu cầu.
8. Kiểm tra ngoại quan: gờ hàn phải đều, không lệch trục hoặc cháy bề mặt.
9. Chờ ổn định: chỉ thử áp sau khi toàn bộ mối hàn đã nguội hoàn toàn.

Quy trình chi tiết có thể tham khảo tại bài hướng dẫn hàn ống PP-R GS đúng kỹ thuật. Đây là bài vệ tinh hỗ trợ trực tiếp cho cả dòng tiêu chuẩn và dòng chống UV.

X. Rủi ro thường gặp khi mua và thi công

XI. Giá trị đối với phòng mua hàng và nhà thầu

1. Phân loại vật tư rõ theo khu vực

Màu thân đen giúp nhận diện dòng ngoài trời, giảm nguy cơ đưa nhầm vật tư vào khu vực phơi nắng. Danh mục mua có thể chia thành tuyến trong nhà và tuyến ngoài trời ngay từ đầu.

2. Dễ lập báo giá theo từng cấu hình

Với dải D20–D63 và PN10–PN20, phòng mua hàng có thể tách danh mục theo đường kính, cấp áp lực, tuyến nước lạnh, tuyến nước nóng và vị trí lắp đặt.

3. Hạn chế chi phí thay đổi vật tư tại công trường

Chọn đúng dòng chống UV ngay từ BOQ giúp giảm nguy cơ phải bổ sung lớp bảo vệ, thay ống hoặc làm lại hồ sơ khi tư vấn kiểm tra điều kiện lắp ngoài trời.

4. Liên kết đồng bộ với hệ PP-R GS

Sản phẩm không đứng riêng lẻ mà là một phần của hệ PP-R GS gồm:

• PP-R tiêu chuẩn cho cấp nước nóng lạnh trong nhà.
• PP-R 3 lớp sợi thủy tinh cho tuyến dài và HVAC phụ trợ.
• PP-R kháng khuẩn cho công trình yêu cầu vệ sinh cao.
• PP-R chống tia UV cho tuyến ngoài trời.

Cấu trúc tổng thể này được trình bày tại pillar giải pháp tổng thể ống PP-R GS cho MEP và HVAC. Trang pillar giúp tư vấn và chủ đầu tư chọn đúng dòng; trang sản phẩm này phục vụ kiểm tra quy cách và yêu cầu báo giá.

XII. Checklist yêu cầu báo giá

XIII. Câu hỏi thường gặp

1. Ống PP-R GS ngoài trời có màu gì?

Dòng chống tia UV có thân màu đen để phân biệt với dòng PP-R GS tiêu chuẩn màu xanh lá dùng chủ yếu trong nhà.

2. Ống PP-R chống UV GS có những đường kính nào?

Dải đường kính công bố gồm D20, D25, D32, D40, D50 và D63.

3. Sản phẩm có những cấp áp lực nào?

Sản phẩm có PN10, PN16 và PN20. Việc chọn PN phải theo nhiệt độ, áp lực vận hành, thời gian làm việc và hồ sơ thiết kế.

4. Một cây ống dài bao nhiêu?

Chiều dài tiêu chuẩn là 4 m/cây. Khi gửi BOQ cần ghi rõ khối lượng đang tính theo mét hay theo cây.

5. Có thể dùng ống PP-R tiêu chuẩn rồi sơn đen không?

Không nên coi việc sơn phủ tại công trường là giải pháp tương đương với dòng ống được thiết kế cho ngoài trời. Tuyến phơi nắng nên được chỉ định đúng dòng chống UV ngay từ thiết kế.

6. Ống PP-R chống UV có dùng cho nước nóng không?

Có thể xem xét theo cấp PN và điều kiện vận hành cụ thể. Cần kiểm tra nhiệt độ nước, áp lực, chu kỳ nhiệt và yêu cầu thiết kế trước khi lựa chọn.

7. Có thể dùng sản phẩm cho hóa chất ngoài trời không?

Không mặc định. PP-R chống UV được định hướng cho hệ cấp nước phù hợp. Tuyến hóa chất hoặc process water phải kiểm tra tương thích môi chất và có thể cần vật liệu khác.

8. Ống PP-R ngoài trời được nối bằng keo hay hàn nhiệt?

Sản phẩm được nối bằng hàn nhiệt socket fusion, không phải keo dán.

9. Có cần bọc thêm bảo ôn hoặc che chắn không?

Dòng chống UV giải quyết yêu cầu tiếp xúc ánh nắng của vật liệu ống, nhưng không thay thế bảo ôn nhiệt, bảo vệ cơ khí hoặc che chắn nếu thiết kế hệ thống yêu cầu.

10. Làm thế nào để nhận báo giá chính xác?

Gửi đường kính, PN, số lượng, phụ kiện, loại nước, vị trí lắp đặt, địa điểm giao hàng và tiến độ dự án. Nếu BOQ chưa phân biệt đoạn trong nhà và ngoài trời, cần gửi thêm bản vẽ để được kiểm tra.

XIV. Liên hệ tư vấn và báo giá

Thông số chi tiết như chiều dày thành ống, SDR, khối lượng, khoảng cách giá đỡ, điều kiện nhiệt độ – áp lực và quy trình thử áp cần tra theo catalogue kỹ thuật của nhà sản xuất và hồ sơ thiết kế. Tiêu chuẩn, quy chuẩn và chứng từ cần được kiểm tra theo phiên bản mới nhất và lô hàng thực giao.
