Hàn điện trở ống PPR: Quy trình và ứng dụng

Hàn điện trở ống PPR cho hệ thống cấp nước chuyên nghiệp

Hàn điện trở ống PPR là phương pháp nối ống bằng phụ kiện có cuộn dây điện trở nhúng sẵn. Khi cấp điện, nhiệt sinh ra làm nóng chảy bề mặt ống và phụ kiện, tạo mối nối đồng nhất, phù hợp cho công trình yêu cầu độ kín khít cao, QC nghiêm ngặt và không gian thi công hẹp.

Trong lĩnh vực thi công hệ thống cấp nước bằng ống nhựa kỹ thuật, hàn nhiệt (socket fusion) là phương pháp nối ống PP-R phổ biến nhất tại Việt Nam. Tuy nhiên, với những công trình yêu cầu cao về độ kín khít, áp lực lớn hoặc điều kiện thi công đặc biệt, ngành ống nhựa quốc tế đã phát triển và ứng dụng rộng rãi một phương pháp tiên tiến hơn: hàn điện trở (electrofusion).

Bài viết này cung cấp kiến thức chuyên sâu về hàn điện trở ống PPR — từ nguyên lý hoạt động, quy trình thi công, bảng thông số kỹ thuật, cho đến so sánh trực tiếp với hàn nhiệt truyền thống — giúp kỹ sư, nhà thầu MEP và đội ngũ thi công có cái nhìn đầy đủ để lựa chọn phương pháp nối ống phù hợp nhất cho dự án.

📌 Lưu ý: Ống PP-R GS do T&S Việt Nam sản xuất theo tiêu chuẩn DIN 8077/8078, tương thích với cả phương pháp hàn nhiệt và hàn điện trở khi sử dụng phụ kiện electrofusion phù hợp tiêu chuẩn ISO 15874 / DIN 16962.

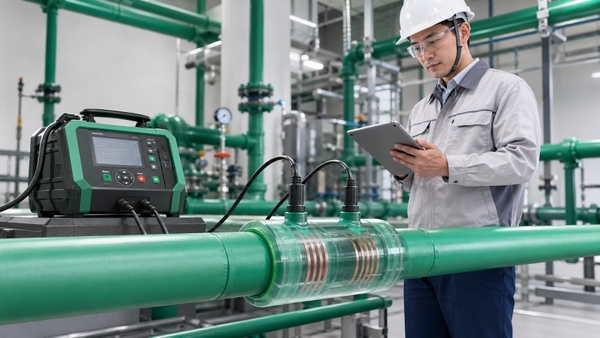

Hình minh họa phương pháp hàn điện trở PPR trong hệ thống cấp nước nóng – lạnh.

I. Hàn điện trở ống PPR là gì? 🔌

1. Định nghĩa:

Hàn điện trở (electrofusion welding) là phương pháp nối ống nhựa nhiệt dẻo bằng cách sử dụng phụ kiện chuyên dụng có cuộn dây điện trở (resistance coil) được nhúng sẵn bên trong. Khi dòng điện đi qua cuộn dây, nhiệt sinh ra làm nóng chảy lớp nhựa PP-R ở bề mặt tiếp xúc giữa ống và phụ kiện, tạo thành mối nối đồng nhất (homogeneous joint) sau khi nguội.

Phương pháp này được ứng dụng rộng rãi trên thế giới cho cả ống PE (polyethylene) và PP (polypropylene), được ghi nhận trong tiêu chuẩn quốc tế ISO 15874 (hệ thống ống PP cho cấp nước nóng/lạnh) và hướng dẫn hàn DVS 2207 của Hiệp hội Hàn Đức.

2. Phân biệt thuật ngữ

💡 Tại Việt Nam, thuật ngữ "hàn lồng" hay "hàn điện trở" thường được gắn liền với ống HDPE. Tuy nhiên, công nghệ electrofusion hoàn toàn áp dụng được cho ống PP-R, và đang ngày càng phổ biến trong các dự án công trình thương mại, công nghiệp và hạ tầng cấp nước quốc tế.

II. Nguyên lý hoạt động của hàn điện trở PPR ⚙️

1. Cấu tạo phụ kiện electrofusion PPR

Phụ kiện electrofusion PPR (coupler, tê, co, nối giảm…) được chế tạo từ nhựa PP-R, bên trong nhúng sẵn cuộn dây điện trở bằng đồng (copper resistance coil) theo thiết kế chính xác. Hai đầu cuộn dây được kết nối với cọc tiếp điện (terminal pins) lộ ra bên ngoài phụ kiện để kết nối với máy hàn.

Ngoài ra, phụ kiện thường có:

• Chỉ thị hàn (melt indicators/witness holes): Lỗ nhỏ trên thân phụ kiện, khi nhựa nóng chảy sẽ phồng lên, báo hiệu mối hàn đạt yêu cầu.
• Mã vạch (barcode): Chứa thông tin về điện áp hàn, thời gian hàn và thời gian làm nguội — máy hàn tự động đọc mã vạch để thiết lập thông số chính xác.
• Vùng gạt bỏ oxy hóa (scraping zone): Vạch đánh dấu chiều sâu chèn ống, đồng thời là vùng cần gạt sạch lớp oxy hóa trước khi hàn.

2. Quy trình nóng chảy và kết nối ống PPr

Quá trình hàn diễn ra theo 3 giai đoạn:

• Giai đoạn 1 — Gia nhiệt (Heating phase): Dòng điện đi qua cuộn dây điện trở → sinh nhiệt (theo nguyên lý Joule: Q = I²Rt) → lớp nhựa PP-R ở mặt trong phụ kiện và mặt ngoài ống bắt đầu nóng chảy.
• Giai đoạn 2 — Nóng chảy và liên kết phân tử (Fusion phase): Khi nhiệt độ đạt đến vùng chuyển pha của PP-R (khoảng 140–170°C), các chuỗi polymer bắt đầu khuếch tán lẫn nhau (molecular interdiffusion) giữa bề mặt ống và phụ kiện. Đây là cơ chế tạo ra mối nối đồng nhất — về bản chất, mối hàn trở thành một khối nhựa liền.
• Giai đoạn 3 — Làm nguội và ổn định (Cooling phase): Ngắt nguồn điện → nhựa kết tinh lại → mối nối đạt cường độ cơ học. Thời gian làm nguội phụ thuộc vào đường kính ống và độ dày thành ống — tuyệt đối không được di chuyển hoặc chịu tải lên mối nối trong thời gian làm nguội.

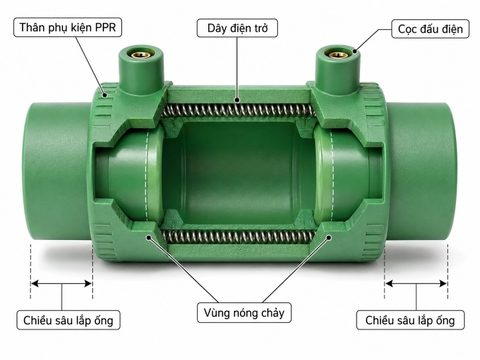

Hình 2: Cấu tạo cơ bản của phụ kiện electrofusion PPR.

III. Quy trình thi công hàn điện trở ống PPR 🛠️

1. Chuẩn bị dụng cụ và vật tư

Hình ảnh một số phụ kiện PPr hàn điện trở - ảnh: atpsrl.net

2. Các bước thi công (Step-by-step)

• Bước 1 — Cắt ống: Cắt ống PPR vuông góc với trục ống bằng kéo cắt hoặc cưa đĩa chuyên dụng. Gọt bỏ bavia ở mép cắt.
• Bước 2 — Đánh dấu chiều sâu chèn: Dùng bút đánh dấu chiều sâu chèn ống vào phụ kiện theo thông số của nhà sản xuất phụ kiện. Đường đánh dấu giúp kiểm tra ống đã được chèn đủ sâu hay chưa.
• Bước 3 — Gạt lớp oxy hóa (scraping): Dùng dụng cụ gạt chuyên dụng, gạt bỏ lớp oxy hóa trên bề mặt ngoài ống PPR trong toàn bộ chiều dài vùng hàn. Đây là bước cực kỳ quan trọng — lớp oxy hóa sẽ ngăn cản sự khuếch tán phân tử, làm mối hàn yếu.

⚠️ Lưu ý: Sau khi gạt oxy hóa, không được chạm tay vào bề mặt đã gạt và phải tiến hành hàn trong vòng tối đa 1 giờ. Nếu để quá lâu, bề mặt sẽ tái oxy hóa.

• Bước 4 — Làm sạch: Lau sạch bề mặt ống (vùng đã gạt) và bên trong phụ kiện bằng giẻ sạch tẩm isopropanol hoặc dung dịch tẩy dầu mỡ chuyên dụng. Để khô tự nhiên.
• Bước 5 — Lắp ráp: Đưa ống vào phụ kiện electrofusion đến đúng vạch đánh dấu chiều sâu. Lắp gá kẹp cố định ống và phụ kiện, đảm bảo đồng tâm, không lệch, không xoay.
• Bước 6 — Kết nối máy hàn: Nối cáp hàn từ máy hàn electrofusion vào hai cọc tiếp điện trên phụ kiện. Quét mã vạch (barcode) trên phụ kiện — máy tự động nhận diện điện áp, thời gian hàn và thời gian nguội.
• Bước 7 — Hàn: Nhấn nút khởi động. Máy hàn tự động kiểm soát dòng điện và thời gian theo thông số đã được lập trình. Trong quá trình hàn, quan sát chỉ thị hàn (melt indicators) trên phụ kiện — khi nhựa nóng chảy phồng lên qua lỗ chỉ thị, mối hàn đang diễn ra đúng.
• Bước 8 — Làm nguội: Sau khi máy hàn tự ngắt, tuyệt đối không tháo gá kẹp và không di chuyển mối nối cho đến khi hết thời gian làm nguội (hiển thị trên máy hoặc in trên nhãn phụ kiện). Thời gian nguội phụ thuộc vào đường kính ống.
• Bước 9 — Kiểm tra: Kiểm tra trực quan: chỉ thị hàn đã phồng đều, không có hiện tượng nhựa trào quá nhiều hoặc không đều, phụ kiện không bị biến dạng.

3. Bảng thông số tham khảo — Thời gian hàn và nguội theo đường kính ống

Bảng dưới đây là giá trị tham khảo chung cho phụ kiện electrofusion PPR. Thông số thực tế phải tuân theo hướng dẫn cụ thể của nhà sản xuất phụ kiện (in trên nhãn hoặc mã vạch).

📌 Quan trọng: Thông số hàn chính xác phụ thuộc vào nhà sản xuất phụ kiện, điện áp hàn (thường 39,5V theo tiêu chuẩn quốc tế) và điều kiện nhiệt độ môi trường. Luôn quét mã vạch phụ kiện để máy hàn tự thiết lập thông số đúng.

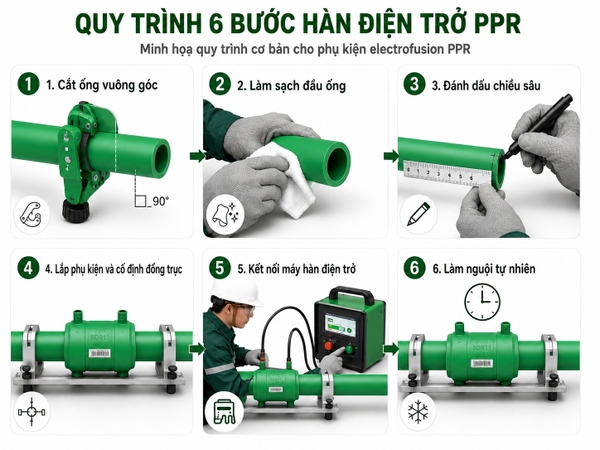

Hình 3: Quy trình hàn điện trở PPR cần kiểm soát đúng từng bước.

IV. So sánh hàn điện trở và hàn nhiệt ống PPR 🔄

Đây là phần quan trọng giúp kỹ sư thiết kế, nhà thầu và đội thi công lựa chọn phương pháp nối ống phù hợp theo điều kiện dự án.

1. Bảng so sánh tổng quan

2. Khi nào nên chọn hàn nhiệt?

• Công trình dân dụng, quy mô nhỏ đến trung bình.
• Đường kính ống ≤ D63 mm (phổ biến nhất D20–D50).
• Không gian thi công rộng, dễ thao tác.
• Ngân sách thi công hạn chế.
• Đội thi công đã quen thuộc với phương pháp hàn nhiệt.

→ Hàn nhiệt là phương pháp tiêu chuẩn cho hệ thống cấp nước nóng/lạnh PPR trong nhà. Ống PP-R GS với dải size D20–D250 mm, PN10/PN16/PN20, tương thích hoàn toàn với máy hàn nhiệt thông dụng tại Việt Nam.

📎 Xem thêm: Ống và phụ kiện PP-R GS — Cấp nước nóng lạnh

3. Khi nào nên chọn hàn điện trở?

• Dự án công nghiệp, tòa nhà thương mại quy mô lớn.
• Đường kính ống lớn (D75–D250 mm trở lên).
• Không gian thi công chật hẹp (hầm kỹ thuật, trần giả, hộp kỹ thuật, tầng hầm).
• Yêu cầu nghiêm ngặt về QA/QC — cần truy xuất hồ sơ hàn (welding log).
• Sửa chữa, nối chen trên hệ thống ống hiện hữu mà không cần cắt bỏ đoạn dài.
• Hệ thống áp lực cao hoặc nhiệt độ cao, yêu cầu độ kín khít tuyệt đối.
• Nhà thầu muốn giảm rủi ro lỗi do tay nghề thợ không đồng đều.

V. Ưu điểm và hạn chế của hàn điện trở PPR ✅

1. Ưu điểm

• Chất lượng mối hàn ổn định, lặp lại cao: Quá trình hàn được máy kiểm soát hoàn toàn — giảm thiểu sai số do tay nghề thợ.
• Phù hợp không gian hẹp: Chỉ cần lắp phụ kiện vào ống và nối cáp, không cần không gian để xoay máy hàn nhiệt.
• Truy xuất hồ sơ hàn: Máy hàn electrofusion hiện đại có thể lưu lại toàn bộ thông số hàn (mã phụ kiện, điện áp, thời gian, nhiệt độ môi trường) — đáp ứng yêu cầu QA/QC của các dự án lớn, dự án có kiểm toán kỹ thuật.
• Sửa chữa và nối chen dễ dàng: Có thể nối coupler vào đoạn ống hiện hữu mà không cần cắt bỏ đoạn dài.
• Áp dụng được cho đường kính lớn: Trong khi hàn nhiệt trở nên khó khăn với ống ≥ D75 mm (cần máy hàn lớn, lực ấn mạnh), hàn điện trở vẫn thao tác thuận lợi.
• An toàn hơn trên công trường: Không có bề mặt nung nóng lộ thiên như máy hàn nhiệt — giảm rủi ro bỏng cho thợ.

2. Hạn chế

• Chi phí phụ kiện cao hơn: Phụ kiện electrofusion đắt hơn phụ kiện socket fusion thông thường do có cuộn dây đồng nhúng bên trong.
• Cần máy hàn chuyên dụng: Máy hàn electrofusion có giá thành cao hơn máy hàn nhiệt PPR phổ thông.
• Yêu cầu chuẩn bị bề mặt nghiêm ngặt: Bước gạt oxy hóa (scraping) và làm sạch là bắt buộc — nếu bỏ qua, mối hàn sẽ bị lỗi.
• Cần nguồn điện ổn định: Máy hàn electrofusion cần nguồn điện đủ công suất, ổn định. Trên công trường chưa có điện lưới, cần máy phát.
• Chưa phổ biến tại Việt Nam cho PPR: Phần lớn thị trường Việt Nam vẫn quen thuộc hàn nhiệt cho PPR; phụ kiện electrofusion PPR chưa sẵn hàng rộng rãi như phụ kiện socket fusion.

VI. Tiêu chuẩn và quy định liên quan 📋

1. Tiêu chuẩn quốc tế

2. Lưu ý tại thị trường Việt Nam

• Ống PP-R GS sản xuất theo tiêu chuẩn DIN 8077/8078, phụ kiện theo DIN 16962, đáp ứng QCVN 16:2023/BXD.
• Phụ kiện electrofusion PPR hiện chưa nằm trong danh mục sản phẩm phổ biến tại Việt Nam — thường được nhập khẩu hoặc đặt hàng theo dự án.
• Khi sử dụng phụ kiện electrofusion từ nhà cung cấp bên thứ ba cùng ống PP-R GS, cần kiểm tra tính tương thích về kích thước (OD, độ dày), tiêu chuẩn vật liệu (PP-R type 3 / MRS 8.0 theo ISO 15874) và điều kiện hàn để đảm bảo mối nối đạt chất lượng.

📌 T&S Việt Nam đang phát triển dòng phụ kiện electrofusion cho ống PP-R GS. Thông tin chi tiết về dải size, mã hàng và tiêu chuẩn áp dụng sẽ được cập nhật khi có catalogue chính thức. Liên hệ hotline 091 8182 587 để được tư vấn sớm nhất.

VII. Ứng dụng thực tế của hàn điện trở PPR 🏗️

1. Hệ thống cấp nước nóng/lạnh tòa nhà thương mại và công nghiệp

Các dự án chung cư cao tầng, khách sạn, bệnh viện, khu công nghiệp — nơi hệ thống ống PPR chạy qua nhiều tầng kỹ thuật, hầm kỹ thuật, hộp gen chật hẹp — hàn điện trở giúp thi công nhanh hơn và kiểm soát chất lượng tốt hơn so với hàn nhiệt.

2. Hệ thống chiller / HVAC

Ống PP-R 3 lớp gia cường GS dùng cho hệ chiller, khi kết hợp hàn điện trở, đặc biệt hiệu quả ở các đoạn ống nhánh, co cút trong phòng máy chật hẹp.

3. Sửa chữa và nối chen trên hệ thống hiện hữu

Khi cần sửa chữa đoạn ống bị hỏng mà không muốn cắt bỏ đoạn dài, coupler electrofusion cho phép nối chen tại chỗ — tiết kiệm thời gian ngừng hệ thống.

4. Hệ thống cấp nước hạ tầng

Với dự án cấp nước đô thị hoặc khu công nghiệp sử dụng ống PP-R đường kính lớn (D90–D250 mm), hàn điện trở là lựa chọn hiệu quả hơn hàn nhiệt cho các mối nối đường kính ≥ D75.

💡 Ghi chú: Với ống HDPE GS (D16–D710 mm), T&S đã cung cấp đầy đủ phụ kiện hàn lồng (electrofusion) gồm nối, tê, co, nối giảm, nối ren trong/ngoài — áp lực làm việc PN16. Tham khảo sản phẩm HDPE GS tại đây.

VIII. Các lỗi thường gặp khi hàn điện trở PPR và cách phòng tránh ❌

IX. Câu hỏi thường gặp (FAQ) ❓

Câu 1: Hàn điện trở PPR có khác gì hàn lồng HDPE?

Về nguyên lý, cả hai đều sử dụng phụ kiện có cuộn dây điện trở nhúng sẵn. Điểm khác biệt nằm ở vật liệu phụ kiện (PP-R vs PE), thông số hàn (điện áp, thời gian) và tiêu chuẩn áp dụng. Phụ kiện electrofusion PPR tuân theo ISO 15874 / DIN 16962, trong khi HDPE tuân theo ISO 12176 / TCVN 7305.

Câu 2: Ống PP-R GS có dùng được với phụ kiện electrofusion không?

Có. Ống PP-R GS sản xuất theo tiêu chuẩn DIN 8077/8078, kích thước OD và độ dày tuân thủ hệ metric tiêu chuẩn. Khi sử dụng phụ kiện electrofusion PPR từ các nhà sản xuất tuân theo ISO 15874 / DIN 16962, ống PP-R GS tương thích về mặt kích thước và vật liệu. Tuy nhiên, cần kiểm tra tương thích cụ thể trước khi áp dụng trên dự án.

Câu 3: Chi phí hàn điện trở PPR so với hàn nhiệt như thế nào?

Chi phí phụ kiện electrofusion cao hơn phụ kiện socket fusion (có thể gấp 3–5 lần tùy size). Tuy nhiên, xét tổng thể chi phí dự án lớn, hàn điện trở có thể tiết kiệm được nhờ: thi công nhanh hơn ở ống lớn, giảm lỗi mối hàn, giảm phế liệu, giảm thời gian đào tạo thợ, và khả năng truy xuất hồ sơ QC.

Câu 4: Cần chứng chỉ gì để thợ hàn điện trở PPR?

Tại các dự án quốc tế, thợ hàn nhựa nhiệt dẻo thường cần chứng chỉ theo DVS hoặc tương đương. Tại Việt Nam, chưa có quy định bắt buộc riêng cho hàn electrofusion PPR, nhưng các dự án có kiểm toán kỹ thuật quốc tế (IFC, ADB, WB…) thường yêu cầu thợ hàn được đào tạo và cấp chứng chỉ.

Câu 5: Máy hàn electrofusion PPR có dùng được cho HDPE không?

Có. Hầu hết máy hàn electrofusion hiện đại có thể hàn cả phụ kiện PPR và HDPE — vì chúng hoạt động dựa trên mã vạch của phụ kiện (chứa thông số hàn riêng). Tuy nhiên, cần kiểm tra dải điện áp và dòng điện của máy có phù hợp với phụ kiện cần hàn hay không.

X. Kết luận — Tương lai của phương pháp nối ống PPR tại Việt Nam 🇻🇳

Hàn điện trở (electrofusion) là phương pháp nối ống PPR đã được chứng minh hiệu quả trên thế giới, đặc biệt trong các dự án yêu cầu cao về chất lượng mối nối, truy xuất hồ sơ hàn và điều kiện thi công đặc biệt.

Tại Việt Nam, hàn nhiệt (socket fusion) vẫn là phương pháp chủ đạo cho ống PPR nhờ tính đơn giản và chi phí thấp — và đây vẫn là lựa chọn hoàn toàn phù hợp cho phần lớn công trình dân dụng và thương mại. Tuy nhiên, với xu hướng các dự án ngày càng yêu cầu cao hơn về QA/QC, sử dụng ống đường kính lớn, và thi công trong không gian hạn chế, hàn điện trở PPR sẽ dần trở thành phương pháp bổ sung quan trọng trong bộ công cụ thi công của nhà thầu MEP chuyên nghiệp.

T&S Việt Nam — nhà sản xuất ống PP-R GS theo tiêu chuẩn DIN 8077/8078 — đang tích cực phát triển giải pháp phụ kiện electrofusion cho dòng ống PPR GS, nhằm mang đến cho thị trường Việt Nam một phương pháp nối ống hoàn chỉnh, đáp ứng cả hai nhu cầu: hàn nhiệt cho công trình phổ thông và hàn điện trở cho dự án chuyên nghiệp.
