Ống PP-R 3 Lớp GS (Multi Layers)

Ống PP-R 3 lớp Multi-layers GS cho nước nóng, tuyến dài và HVAC phụ trợ

Ống PP-R 3 lớp GS là gì? Ống PP-R 3 lớp (Multi Layers) GS là dòng ống cấp nước nóng lạnh có cấu trúc nhiều lớp giúp tăng độ cứng và giảm giãn nở nhiệt so với ống PP-R thông thường. Sản phẩm phù hợp cho các hệ thống MEP và công trình yêu cầu độ ổn định cao trong quá trình vận hành.

Sản phẩm có dải đường kính từ D20 đến D160, gồm hai cấp áp lực PN16 và PN20, chiều dài tiêu chuẩn 4 m/cây. Việc lựa chọn đường kính và cấp PN cuối cùng phải căn cứ vào nhiệt độ làm việc, áp lực vận hành, thời gian sử dụng, chiều dài tuyến và hồ sơ thiết kế của từng dự án.

Đối với phòng mua hàng, ống PP-R 3 lớp không nên được hiểu đơn giản là một phiên bản “dày hơn” hoặc “cao cấp hơn” của PP-R tiêu chuẩn. Dòng sản phẩm này có vùng ứng dụng riêng, cần được đưa vào BOQ đúng vị trí để tránh tăng chi phí không cần thiết hoặc sử dụng sai cấu hình.

Để xem vị trí của dòng 3 lớp trong toàn bộ danh mục PP-R GS, có thể tham khảo trang pillar hệ thống ống PP-R GS cho cấp nước nóng lạnh, MEP và HVAC. Trang pillar giúp phân chia rõ PP-R tiêu chuẩn, PP-R 3 lớp, PP-R kháng khuẩn và PP-R chống tia UV theo từng khu vực công trình.

I. Ống PP-R 3 lớp Multi-layers GS là gì?

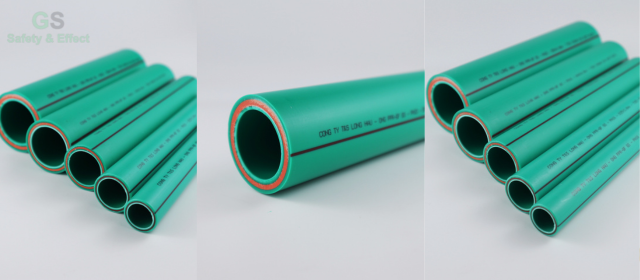

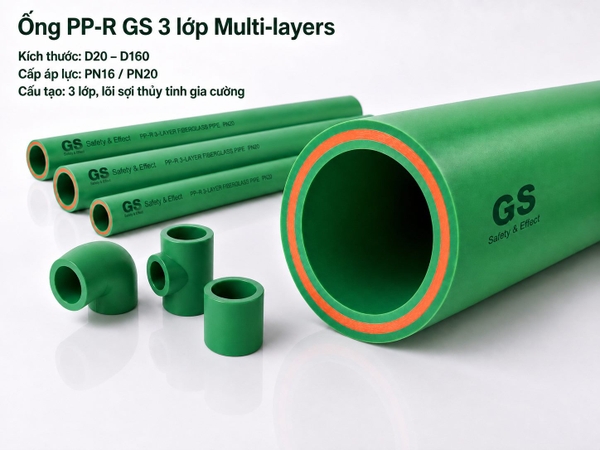

Ống PP-R 3 lớp GS có kết cấu gồm ba lớp vật liệu liên kết với nhau. Lớp giữa được gia cường bằng sợi thủy tinh nhằm tăng tính ổn định kích thước của tuyến ống trong những ứng dụng có biến đổi nhiệt hoặc chiều dài lớn.

Điểm quan trọng cần làm rõ trong hồ sơ kỹ thuật:

• Lớp giữa là sợi thủy tinh.
• Không phải lớp nhôm.
• Không phải lưới thép.
• Không phải ống kim loại bọc nhựa.
• Không sử dụng phương pháp dán keo.
• Hệ thống vẫn được nối bằng hàn nhiệt PP-R.

Ống PP-R nhôm, PP-R composite kim loại hoặc các loại ống nhiều lớp khác là những nhóm sản phẩm riêng. Khi lập BOQ, cần ghi rõ “PP-R 3 lớp Multi-layers, lớp giữa sợi thủy tinh” để tránh nhầm chủng loại.

II. Khi nào nên dùng ống PP-R 3 lớp?

Dòng 3 lớp phù hợp khi điều kiện vận hành hoặc cấu hình tuyến đòi hỏi kiểm soát tốt hơn về giãn nở, độ thẳng và ổn định của đường ống.

Ống PP-R 3 lớp không thay thế việc tính toán giãn nở, giá đỡ hoặc điểm neo. Đây là một thành phần của giải pháp, không phải lý do để bỏ qua thiết kế cơ khí của tuyến ống.

Đối với ứng dụng chiller, có thể tham khảo bài vệ tinh ống PP-R 3 lớp GS cho hệ thống chiller để phân tích sâu hơn về vùng ứng dụng và các điều kiện cần kiểm tra.

III. Thông số kỹ thuật tham khảo

Chiều dày thành ống, SDR, khối lượng cây ống, đường kính thông thủy, hệ số giãn nở và khoảng cách giá đỡ theo từng kích thước chưa được nêu trong tài liệu nguồn này. Các thông số đó cần tra theo catalogue kỹ thuật PP-R GS và hồ sơ thiết kế của dự án.

IV. Dải đường kính D20–D160

Dòng PP-R 3 lớp GS có các đường kính:

D20, D25, D32, D40, D50, D63, D75, D80, D90, D110, D140 và D160.

Khi lập BOQ cần lưu ý kích thước PP-R được ghi theo đường kính ngoài. Bản vẽ MEP có thể dùng DN, inch hoặc “phi” theo hệ ống thép, dẫn đến sai lệch khi quy đổi.

Để tránh sai quy cách, có thể tham khảo bài hướng dẫn kích thước ống PP-R GS và bảng quy đổi DN sang mm, inch và phi ống.

V. Cách chọn PN16 và PN20

Dòng PP-R 3 lớp GS có hai cấp áp lực PN16 và PN20. Không nên lựa chọn chỉ dựa trên chênh lệch đơn giá hoặc tên gọi “nước nóng”.

Không tự chuyển PN20 xuống PN16 để tối ưu giá khi chưa có xác nhận của tư vấn thiết kế hoặc chủ đầu tư. Việc thay đổi cấp PN có thể ảnh hưởng đến hồ sơ trình duyệt, nghiệm thu và trách nhiệm của các bên liên quan.

VI. PP-R 3 lớp khác gì PP-R tiêu chuẩn?

Hai dòng sản phẩm không loại trừ nhau. Trong một dự án, PP-R tiêu chuẩn có thể được dùng cho tuyến nước lạnh và nhánh thông thường, trong khi PP-R 3 lớp được bố trí tại tuyến nước nóng, đường hồi hoặc tuyến dài.

Với hệ cấp nước thông thường, có thể tham khảo trang ống PP-R GS tiêu chuẩn. Toàn bộ cách phân chia hệ được trình bày tại pillar hệ thống PP-R GS cho cấp nước nóng lạnh, MEP và HVAC.

VII. Ứng dụng trong hệ thống nước nóng

1. Trục đứng nước nóng

Trục đứng nước nóng thường chịu đồng thời áp lực tĩnh, chu kỳ nhiệt và tải trọng của tuyến dài. Khi trục nằm trong hộp kỹ thuật, việc bảo trì sau bàn giao cũng phức tạp hơn.

Phòng mua hàng cần kiểm tra:

• Đường kính từng đoạn trục.
• Cấp PN theo phân vùng áp lực.
• Số lượng co, tê và phụ kiện chuyển tầng.
• Điểm neo cố định.
• Giá đỡ trượt.
• Phương án bù giãn nở.
• Phụ kiện tháo lắp tại thiết bị.

2. Đường hồi nước nóng

Đường hồi vận hành nhằm duy trì vòng tuần hoàn nước nóng. Tuyến này thường hoạt động trong thời gian dài và có yêu cầu cao về sự ổn định của mối nối, support và cân bằng hệ thống.

Không nên chỉ bóc ống cấp nước nóng mà bỏ sót tuyến hồi. Trong BOQ, cần phân biệt rõ cấp nóng, hồi nóng và phụ kiện cân bằng hoặc van theo thiết kế.

3. Phòng kỹ thuật khách sạn

Các phòng kỹ thuật khách sạn thường tập trung bồn, bơm, bình gia nhiệt, van và nhiều tuyến nóng/lạnh. Không gian hạn chế làm tăng yêu cầu về bố trí support, khả năng tháo lắp và nhận diện tuyến.

VIII. Ứng dụng trong chiller và HVAC phụ trợ

PP-R 3 lớp có thể được xem xét cho một số tuyến chiller và HVAC phụ trợ khi điều kiện nhiệt độ, áp lực, quy mô tuyến và hồ sơ thiết kế phù hợp.

Không nên viết hoặc hiểu rằng một dòng PP-R phù hợp với mọi hệ chiller. Trước khi lựa chọn cần xác nhận:

PP-R 3 lớp phù hợp với các tuyến nước và utility thích hợp. Không mặc định dùng cho hóa chất, process water hoặc mọi hệ cooling trong nhà máy. Những ứng dụng đó phải được kiểm tra riêng về tương thích môi chất.

IX. Lợi ích kỹ thuật của cấu tạo 3 lớp

1. Hỗ trợ ổn định kích thước tuyến

Lớp giữa sợi thủy tinh giúp tăng tính ổn định cho đường ống so với cấu tạo PP-R một lớp trong các điều kiện phù hợp. Đây là lý do dòng sản phẩm thường được xem xét cho tuyến dài hoặc tuyến có biến đổi nhiệt.

Tài liệu nguồn không công bố một tỷ lệ giảm giãn nở cụ thể. Vì vậy, không nên đưa ra claim phần trăm khi chưa có dữ liệu catalogue hoặc kết quả thử nghiệm chính thức.

2. Phù hợp với tuyến chạy nổi

Tuyến chạy nổi dễ lộ chuyển vị, độ võng và sai lệch support. Dòng 3 lớp giúp tạo một cấu hình phù hợp hơn cho những tuyến này, nhưng vẫn cần thiết kế giá đỡ đúng kỹ thuật.

3. Không phát sinh gỉ sét theo cơ chế của thép

PP-R không bị gỉ sét như ống thép mạ kẽm. Đây là lợi thế trong hệ nước nóng, phòng kỹ thuật hoặc khu vực có độ ẩm cao.

4. Kết nối bằng hàn nhiệt đồng nhất vật liệu

Ống và phụ kiện được nối bằng phương pháp hàn nhiệt socket fusion. Khi thi công đúng, phần PP-R của ống và phụ kiện liên kết thành mối nối đồng nhất vật liệu.

Không sử dụng keo dán. Không xoay vặn mối nối sau khi ghép. Không thử áp khi mối hàn chưa nguội hoàn toàn.

X. Phụ kiện và vật tư cần đặt đồng bộ

Dòng PP-R 3 lớp vẫn sử dụng logic phụ kiện PP-R đồng bộ. Tùy thiết kế, BOQ có thể bao gồm:

Tiêu chuẩn phụ kiện có thể tham khảo thêm tại bài DIN 16962 cho hệ thống phụ kiện PP-R.

XI. Lưu ý thiết kế giãn nở và giá đỡ

1. Không bỏ qua bù giãn nở

Ống 3 lớp hỗ trợ kiểm soát biến dạng nhưng không loại bỏ hoàn toàn giãn nở nhiệt. Tuyến nước nóng dài vẫn cần được xem xét các giải pháp:

• Đoạn chữ L.
• Đoạn chữ Z.
• Vòng bù.
• Khớp trượt phù hợp.
• Điểm neo cố định.
• Giá đỡ trượt theo hướng chuyển vị.

2. Phân biệt điểm neo và giá trượt

Điểm neo dùng để khóa vị trí tuyến tại các vị trí tính toán. Giá trượt giữ ống nhưng cho phép chuyển vị theo hướng giãn nở. Nếu bố trí sai, tuyến có thể bị dồn lực vào co, tê, van hoặc thiết bị.

3. Tính tải trọng của bảo ôn

Với tuyến HVAC hoặc nước nóng có bảo ôn, hệ support phải tính cả tải trọng ống, nước, lớp bảo ôn và phụ kiện. Không để vật liệu bảo ôn bị ép biến dạng tại vị trí kẹp.

4. Không tự dùng khoảng cách support cố định

Khoảng cách giá đỡ phụ thuộc đường kính, nhiệt độ, hướng tuyến và điều kiện lắp đặt. Tài liệu nguồn chưa cung cấp bảng khoảng cách cụ thể; cần tra catalogue kỹ thuật hoặc hồ sơ thiết kế.

XII. Quy trình hàn nhiệt socket fusion

1. Kiểm tra vật tư: đúng dòng 3 lớp, đường kính, PN và phụ kiện.
2. Cắt vuông: dùng dụng cụ phù hợp, không làm méo đầu ống.
3. Làm sạch: loại bỏ bụi, dầu và hơi ẩm trên bề mặt hàn.
4. Đánh dấu chiều sâu: tránh đưa ống quá sâu vào phụ kiện.
5. Gia nhiệt: làm nóng đồng thời ống và phụ kiện theo đường kính.
6. Lắp nối: đưa thẳng hai chi tiết vào nhau, không xoay.
7. Giữ nguội: giữ ổn định trong thời gian yêu cầu.
8. Kiểm tra ngoại quan: gờ hàn đều, không cháy, không lệch trục.
9. Thử áp: chỉ thực hiện sau khi mối hàn nguội hoàn toàn.

Quy trình chi tiết có thể tham khảo tại bài hướng dẫn hàn ống PP-R GS đúng kỹ thuật và checklist lắp đặt ống PP-R cho kỹ sư và nhà thầu.

XIII. Rủi ro thường gặp khi mua và thi công

XIV. Lợi ích đối với phòng mua hàng

1. Phân chia BOQ theo đúng chức năng

Dòng 3 lớp giúp phòng mua hàng tách rõ tuyến nước nóng, đường hồi, tuyến dài và HVAC phụ trợ khỏi các tuyến nước lạnh thông thường.

2. Giảm nguy cơ so sánh báo giá sai cấu hình

Một báo giá PP-R tiêu chuẩn và một báo giá PP-R 3 lớp không thể chỉ so theo đơn giá mét. Cần so cùng cấu tạo, PN, đường kính, phụ kiện và phạm vi cung cấp.

3. Dễ chuẩn hóa hồ sơ trình duyệt

Tên sản phẩm, cấu tạo ba lớp, lớp giữa sợi thủy tinh và dải PN cần được thể hiện thống nhất trong catalogue, bảng vật tư, mẫu trình duyệt và đơn đặt hàng.

4. Hỗ trợ quản lý vật tư công trường

Việc tách mã PP-R tiêu chuẩn và PP-R 3 lớp giúp kho công trường tránh cấp sai vật tư cho tuyến nóng hoặc tuyến chạy nổi.

XV. Checklist yêu cầu báo giá

Phòng mua hàng có thể tham khảo bảng giá PP-R GS hoặc gửi BOQ trực tiếp để được lập báo giá theo đường kính, PN, phụ kiện, địa điểm giao và tiến độ dự án.

XVI. Câu hỏi thường gặp

1. Ống PP-R 3 lớp GS có cấu tạo như thế nào?

Sản phẩm có cấu tạo ba lớp, trong đó lớp giữa được gia cường bằng sợi thủy tinh. Đây không phải ống PP-R nhôm hoặc ống có lưới thép.

2. Ống PP-R 3 lớp có những đường kính nào?

Dải kích thước gồm D20, D25, D32, D40, D50, D63, D75, D80, D90, D110, D140 và D160.

3. Sản phẩm có cấp áp lực nào?

Dòng 3 lớp có PN16 và PN20. Tài liệu nguồn không công bố PN10 cho dòng sản phẩm này.

4. Một cây ống dài bao nhiêu?

Chiều dài tiêu chuẩn là 4 m/cây.

5. Ống 3 lớp có dùng cho nước nóng không?

Có thể sử dụng cho tuyến nước nóng phù hợp, sau khi kiểm tra nhiệt độ, áp lực, thời gian vận hành và hồ sơ thiết kế.

6. Có thể dùng cho hệ chiller không?

Có thể xem xét cho chiller và HVAC phụ trợ khi điều kiện nhiệt độ, áp lực, đường kính và thiết kế phù hợp. Không mặc định dùng cho mọi hệ chiller.

7. Ống 3 lớp có loại bỏ hoàn toàn giãn nở nhiệt không?

Không. Cấu tạo gia cường hỗ trợ ổn định tuyến nhưng hệ thống vẫn cần tính toán bù giãn nở, điểm neo và giá đỡ.

8. Sản phẩm được nối bằng keo hay hàn?

Ống PP-R được nối bằng hàn nhiệt socket fusion, không dùng keo dán.

9. Có thể dùng phụ kiện PP-R thông thường không?

Cần sử dụng hệ phụ kiện PP-R đồng bộ, đúng đường kính, PN và yêu cầu kỹ thuật của dự án. Danh mục cuối cùng phải được kiểm tra theo catalogue.

10. Có thể dùng ống 3 lớp ngoài trời không?

Không nên mặc định. Tuyến phơi nắng lâu dài nên sử dụng dòng PP-R GS chống tia UV hoặc giải pháp bảo vệ được thiết kế phù hợp.

11. Có thể dùng cho hóa chất không?

Không mặc định. Dòng sản phẩm được định hướng cho nước nóng lạnh và HVAC phụ trợ phù hợp. Hóa chất hoặc process water cần kiểm tra vật liệu riêng.

12. Làm thế nào để nhận báo giá chính xác?

Gửi tên dự án, hệ thống, nhiệt độ, áp lực, đường kính, PN, số lượng, phụ kiện, địa điểm giao hàng và tiến độ yêu cầu.

XVII. Liên hệ tư vấn và báo giá

Thông số chi tiết như chiều dày thành ống, SDR, khối lượng, hệ số giãn nở, khoảng cách giá đỡ và điều kiện nhiệt độ – áp lực cần tra theo catalogue kỹ thuật của nhà sản xuất. Tiêu chuẩn, quy chuẩn và chứng từ cần được kiểm tra theo phiên bản mới nhất và lô hàng thực giao.
