Ống CPVC Công Nghiệp GS DN15–DN200 | SCH40, SCH80

Ống CPVC công nghiệp GS DN15–DN200 cho hóa chất, process water và utility nhà máy

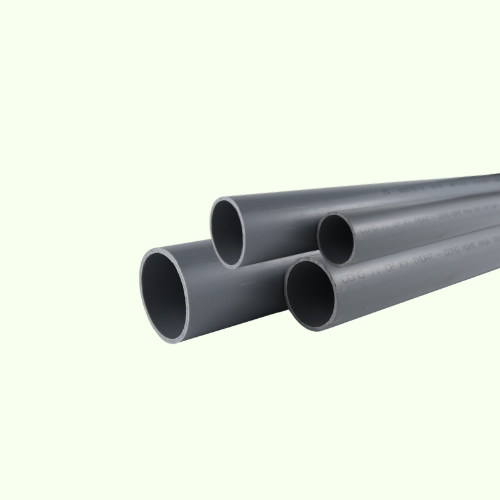

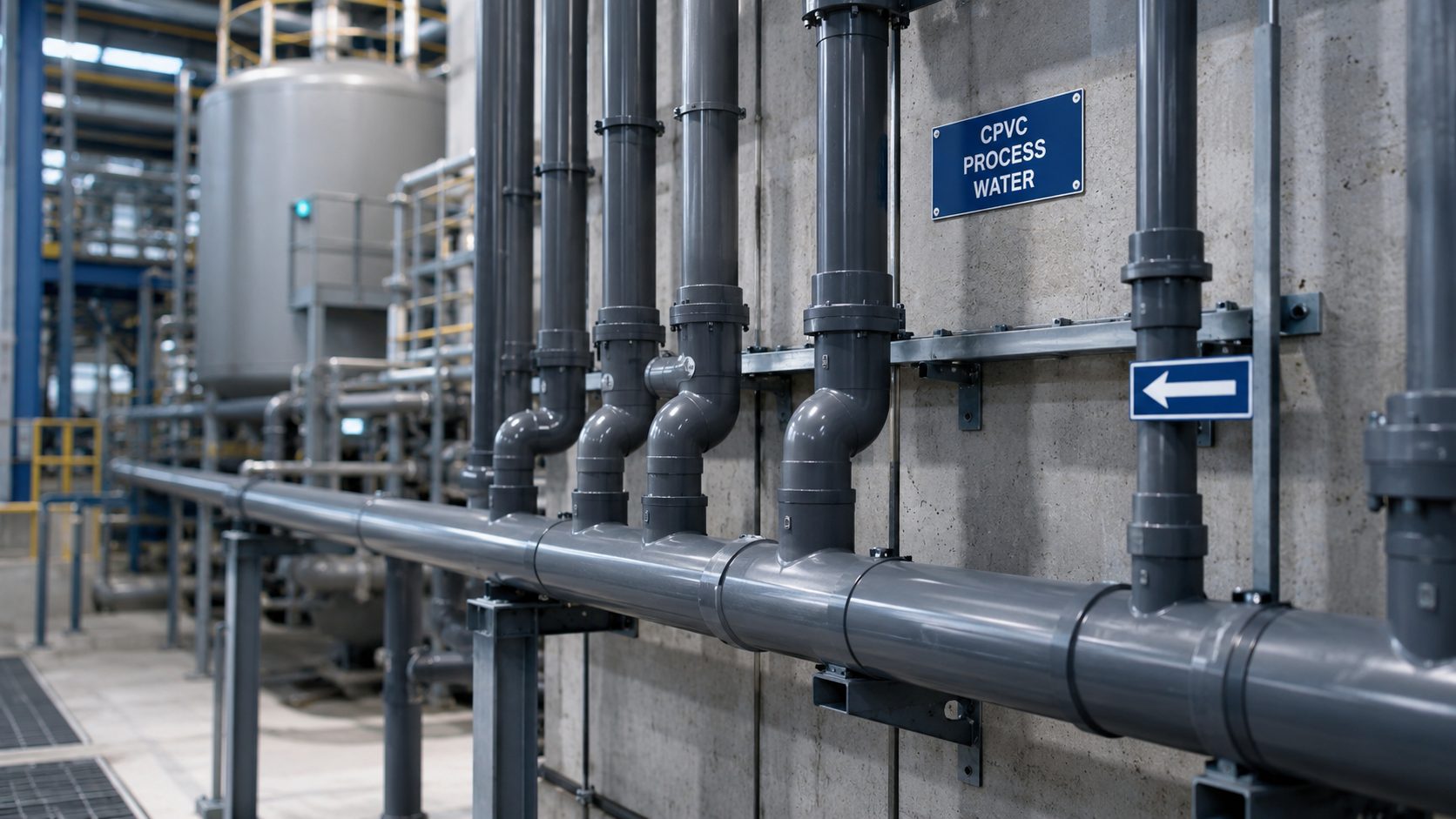

Ống CPVC công nghiệp GS là hệ ống nhựa kỹ thuật màu xám dùng cho các tuyến nước nóng kỹ thuật, nước quá trình, hóa chất phù hợp, cooling water, xử lý nước và một số hệ thống thoát nước công nghiệp có nhiệt độ hoặc thành phần lưu chất đặc thù.

Sản phẩm được cung cấp trong dải kích thước từ DN15 đến DN200, gồm hai cấp thành ống SCH40 và SCH80. Việc chọn SCH40 hay SCH80 không nên chỉ dựa trên tên hệ thống hoặc đơn giá, mà phải căn cứ đồng thời vào môi chất, nồng độ, nhiệt độ, áp lực, đường kính, phương pháp lắp đặt và yêu cầu an toàn của dự án.

Đối với phòng mua hàng, CPVC công nghiệp không nên được mua như một loại ống nhựa thông thường. Một cấu hình đúng phải bao gồm ống, phụ kiện, van, mặt bích, union, keo dung môi, primer nếu được yêu cầu, vật tư treo đỡ và hồ sơ tương thích hóa chất.

Để hiểu tổng quan vật liệu CPVC, cấu tạo, vùng ứng dụng và sự khác biệt giữa CPVC công nghiệp với các hệ CPVC khác, có thể tham khảo bài giới thiệu nhựa CPVC và ứng dụng thực tế.

I. Ống CPVC công nghiệp GS dùng cho hệ thống nào?

CPVC công nghiệp được lựa chọn khi hệ thống cần một vật liệu không phát sinh gỉ sét như kim loại và có khả năng làm việc với nhiệt độ hoặc hóa chất trong phạm vi tương thích của vật liệu.

CPVC không phải vật liệu phù hợp cho mọi hóa chất hoặc mọi hệ thống công nghiệp. Trước khi chốt vật tư, cần kiểm tra bảng tương thích hóa chất và catalogue kỹ thuật theo đúng nhiệt độ, nồng độ và thời gian tiếp xúc.

II. Thông số kỹ thuật tham khảo

Chiều dày thành ống, áp lực làm việc theo nhiệt độ, kích thước socket, khối lượng và các thông số chi tiết cần kiểm tra theo catalogue hoặc datasheet chính thức. Không sử dụng thông số SCH40/SCH80 của vật liệu khác để thay thế cho CPVC.

Phần tiêu chuẩn có thể tham khảo thêm tại bài tiêu chuẩn ASTM F441 cho ống CPVC và thông số kỹ thuật và tiêu chuẩn ống, phụ kiện CPVC GS.

III. Dải kích thước DN15–DN200

Dải kích thước đang được công bố trên trang sản phẩm gồm:

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN110, DN125, DN150 và DN200.

Trong quá trình bóc BOQ, cần kiểm tra kỹ cách ghi kích thước. Bản vẽ có thể sử dụng DN, inch hoặc đường kính ngoài; trong khi phụ kiện socket và phụ kiện ren thường được quản lý theo hệ kích thước riêng.

Khi bản vẽ sử dụng nhiều hệ kích thước, có thể tham khảo bảng quy đổi kích thước ống CPVC hoặc bảng quy đổi DN sang mm, inch và phi ống.

IV. SCH40 và SCH80 khác nhau thế nào?

SCH40 và SCH80 thể hiện cấp chiều dày thành ống theo hệ Schedule. Trong cùng kích thước danh nghĩa, SCH80 thường có thành ống dày hơn SCH40. Tuy nhiên, việc lựa chọn không được dựa duy nhất trên nhận định “SCH80 tốt hơn”.

Không nên quy đổi SCH40 hoặc SCH80 thành một mức áp lực cố định cho mọi nhiệt độ. Áp lực cho phép của ống nhựa thay đổi theo nhiệt độ và phải tra đúng bảng kỹ thuật của sản phẩm.

V. Cách chọn CPVC theo môi chất

1. Hóa chất

Trước khi chọn CPVC cho tuyến hóa chất, cần cung cấp tối thiểu:

• Tên hóa chất đầy đủ.
• Nồng độ hoặc tỷ lệ pha.
• Nhiệt độ làm việc thông thường.
• Nhiệt độ cực đại hoặc CIP nếu có.
• Áp lực vận hành.
• Thời gian tiếp xúc liên tục hay gián đoạn.
• Khả năng có hỗn hợp nhiều hóa chất.
• Vị trí lắp trong nhà hay ngoài trời.

Không nên sử dụng các cụm từ chung như “hóa chất nhẹ” hoặc “hóa chất công nghiệp” trong yêu cầu báo giá. Hai dung dịch có cùng pH vẫn có thể có mức độ tương thích vật liệu khác nhau.

2. Process water

Process water có thể là nước RO, DI, nước pha chế, nước rửa, nước cấp thiết bị hoặc nước tham gia trực tiếp vào công đoạn sản xuất. Mỗi hệ có yêu cầu khác nhau về độ sạch, độ dẫn, nhiệt độ và điều kiện vệ sinh.

Đối với ngành thực phẩm, dược phẩm hoặc điện tử, cần kiểm tra thêm yêu cầu bề mặt, vệ sinh, hồ sơ tiếp xúc và quy trình súc rửa trước khi lựa chọn.

3. Cooling water

Cooling water thường chứa hóa chất xử lý chống cáu cặn, chống ăn mòn hoặc kiểm soát vi sinh. Vì vậy, không chỉ kiểm tra nước mà còn phải kiểm tra toàn bộ chương trình xử lý hóa chất.

Tại hệ thống cooling, có thể kết hợp đường ống CPVC với flowmeter, cảm biến áp lực, nhiệt độ và conductivity để theo dõi lưu lượng, chênh áp và tình trạng nước tuần hoàn.

Giải pháp đo lường có thể tham khảo tại bài giải pháp đo lưu lượng cho nhà máy công nghiệp và nước làm mát.

VI. Ứng dụng CPVC công nghiệp theo ngành

CPVC công nghiệp không được lựa chọn chỉ theo tên ngành. Tuy nhiên, mỗi nhóm nhà máy thường có các tuyến utility và process điển hình cần đánh giá khả năng áp dụng của vật liệu.

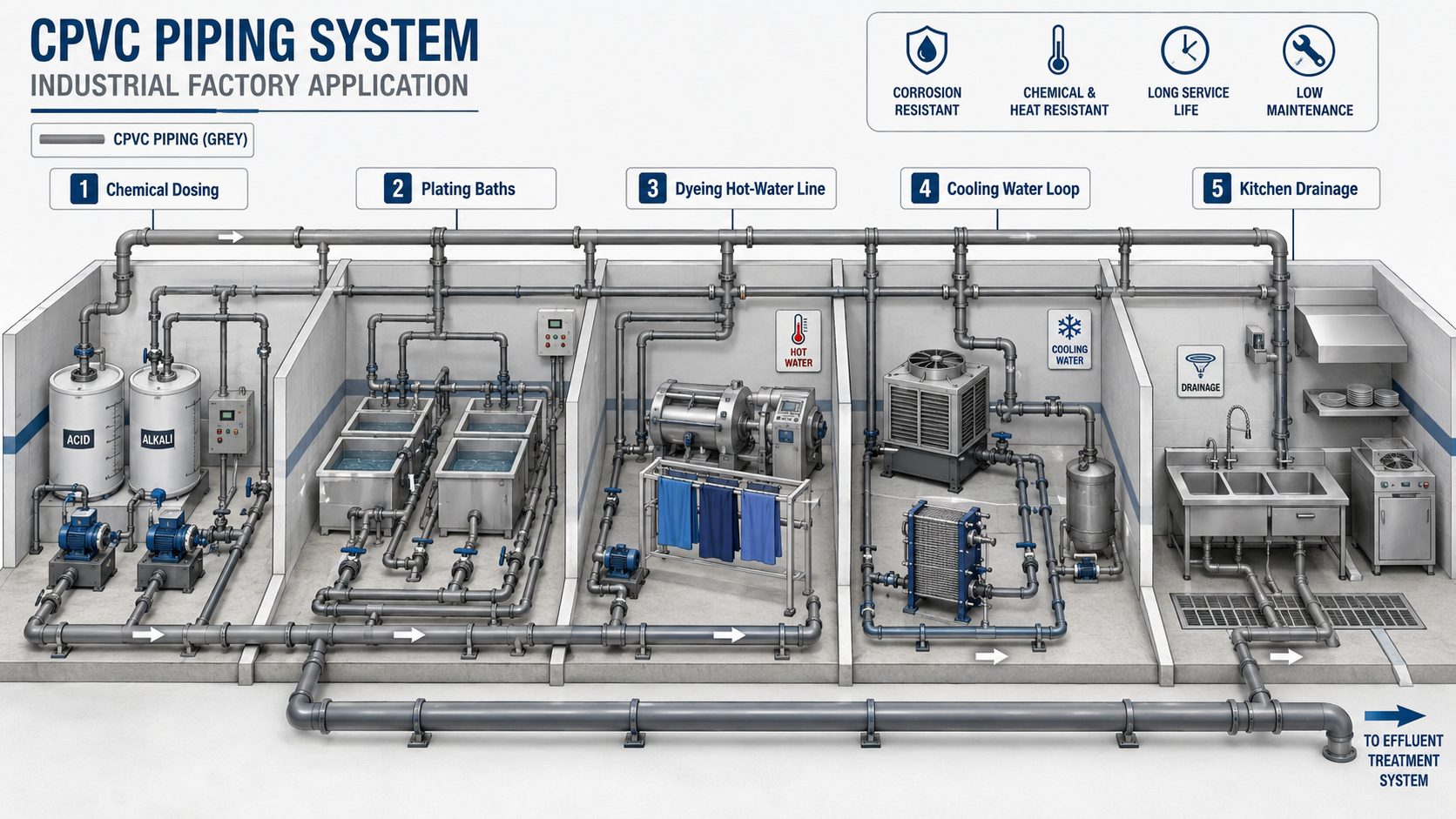

Hình minh họa thể hiện các nhóm ứng dụng điển hình, không thay thế việc kiểm tra tương thích hóa chất hoặc tính toán thiết kế. Cùng một ngành sản xuất có thể tồn tại nhiều lưu chất với điều kiện vận hành hoàn toàn khác nhau.

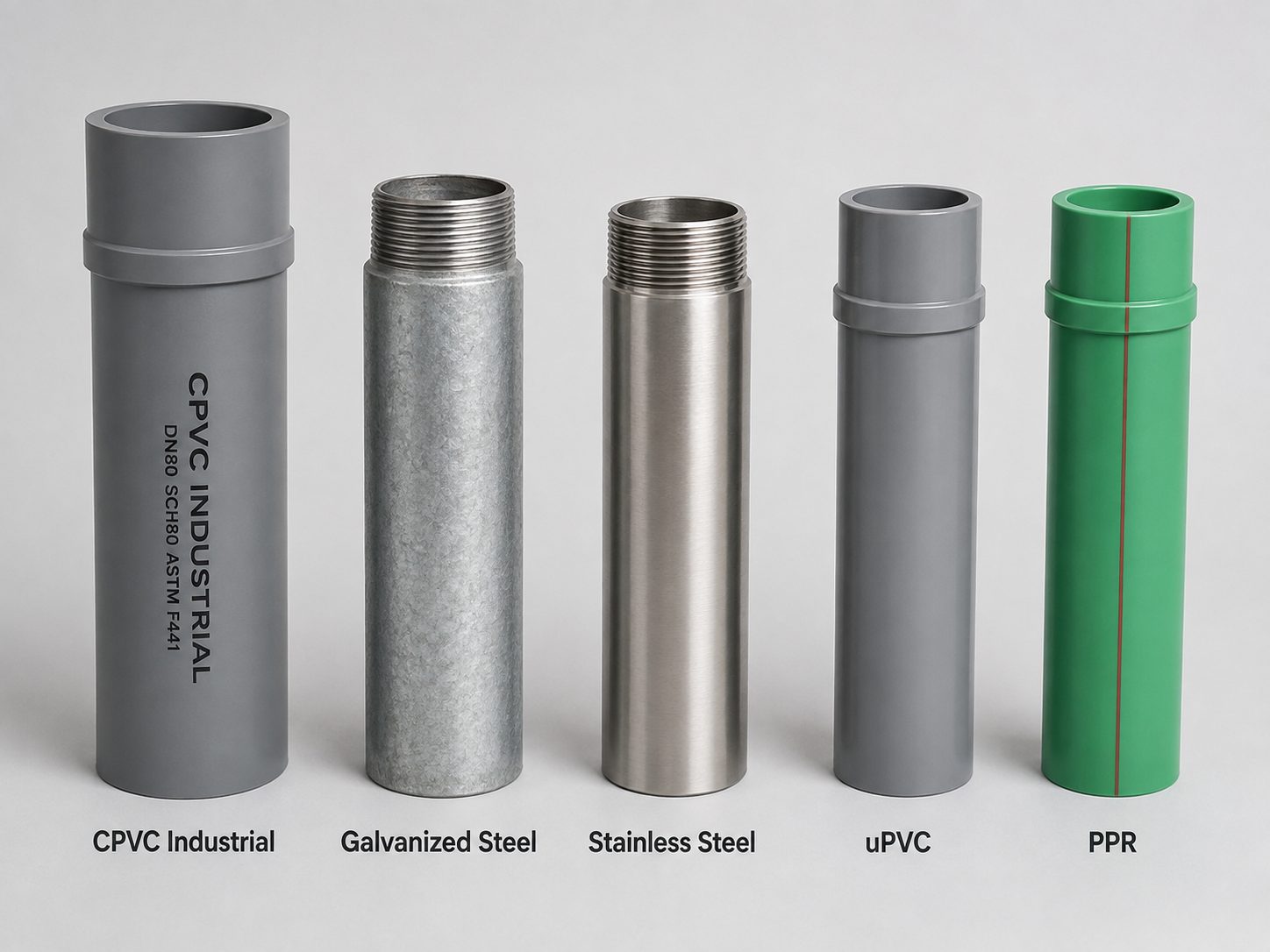

VII. So sánh CPVC với thép, inox, uPVC và PP-R

Không có một loại vật liệu phù hợp cho mọi hệ thống. Lựa chọn cần dựa trên môi chất, nhiệt độ, áp lực, phương pháp kết nối, yêu cầu vệ sinh và chi phí vòng đời.

CPVC thường được xem xét khi cần kết hợp khả năng kháng ăn mòn, làm việc ở nhiệt độ phù hợp và thi công không dùng hàn nóng tại các mối nối socket. Thép và inox vẫn có lợi thế tại các tuyến yêu cầu cơ tính, nhiệt độ hoặc điều kiện vận hành ngoài phạm vi CPVC.

VIII. Ứng dụng CPVC GS cho hệ thoát bếp công nghiệp

Thoát bếp là một ứng dụng đặc thù vì nước thải có thể đồng thời chứa nước nóng, dầu mỡ, chất tẩy rửa và chất khử trùng. CPVC công nghiệp có thể được xem xét khi điều kiện thực tế phù hợp và được thiết kế đúng.

Phân tích chuyên sâu có tại bài ống CPVC GS cho hệ thoát nước bếp công nghiệp và ứng dụng CPVC công nghiệp cho hệ thoát bếp building cao cấp.

IX. Lợi ích kỹ thuật của hệ CPVC công nghiệp

1. Không phát sinh gỉ sét theo cơ chế của kim loại

CPVC không bị gỉ sét như thép carbon. Đặc điểm này phù hợp với các tuyến hóa chất, nước xử lý và utility trong môi trường có độ ẩm hoặc tính ăn mòn.

2. Bề mặt trong trơn

Bề mặt trong trơn giúp giảm các vị trí bám cặn do ăn mòn bề mặt. Hiệu quả thực tế vẫn phụ thuộc lưu chất, vận tốc, nhiệt độ và chế độ vận hành.

3. Trọng lượng thấp hơn hệ kim loại tương đương

Trọng lượng vật tư thấp hỗ trợ vận chuyển, nâng hạ và thi công tại các khu vực có không gian hạn chế. Tuy nhiên, support vẫn phải được thiết kế theo kích thước, nhiệt độ và tải trọng của tuyến.

4. Không cần hàn nóng tại mối nối socket

Phần lớn mối nối socket CPVC sử dụng keo dung môi chuyên dụng. Điều này giúp giảm nhu cầu hàn nhiệt hoặc hàn kim loại tại nhiều vị trí, nhưng không có nghĩa là quy trình nối đơn giản đến mức có thể bỏ qua kiểm soát bề mặt, thời gian khô và điều kiện môi trường.

5. Có hệ phụ kiện và van đồng bộ

Hệ CPVC công nghiệp có thể cấu hình với co, tê, reducer, union, mặt bích, van bi, van một chiều và phụ kiện kết nối thiết bị.

Danh mục phụ kiện có thể tham khảo tại trang phụ kiện CPVC.

X. Cấu hình vật tư theo từng khu vực

XI. Phân biệt CPVC công nghiệp và CPVC PCCC

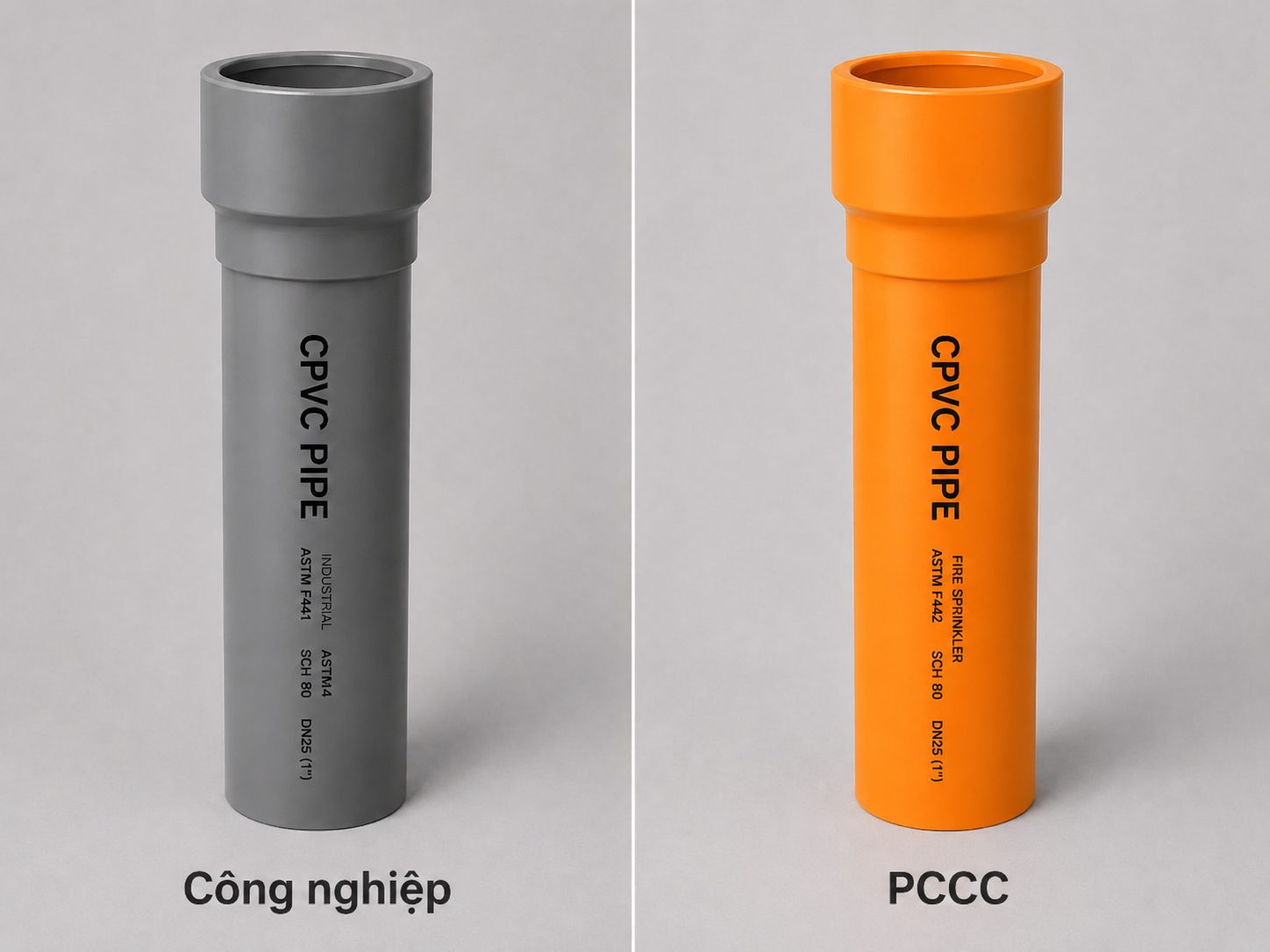

CPVC công nghiệp và CPVC PCCC cùng thuộc nhóm vật liệu CPVC nhưng là hai hệ sản phẩm có mục đích, phụ kiện và hồ sơ áp dụng khác nhau.

Trong BOQ, phiếu trình vật tư và phiếu xuất kho phải ghi đầy đủ tên hệ. Không sử dụng cách ghi chung “ống CPVC” vì có thể dẫn đến cấp nhầm vật tư giữa hệ công nghiệp và hệ chữa cháy.

Với hệ sprinkler, cần chuyển sang trang ống CPVC PCCC TFS màu cam và kiểm tra riêng phạm vi phê duyệt của dự án.

XII. Lưu ý thiết kế hệ thống

1. Kiểm tra tương thích hóa chất

Không chốt vật liệu chỉ dựa trên tên “axit”, “bazơ” hoặc giá trị pH. Cần kiểm tra đúng hóa chất, nồng độ và nhiệt độ.

2. Giảm áp lực cho phép theo nhiệt độ

Áp lực cho phép của ống nhựa giảm khi nhiệt độ tăng. Vì vậy, không sử dụng áp lực danh nghĩa ở nhiệt độ phòng cho hệ nước nóng hoặc hóa chất nóng nếu catalogue chưa xác nhận.

3. Bù giãn nở

Tuyến dài, tuyến nóng hoặc tuyến ngoài trời cần được xem xét giãn nở nhiệt. Thiết kế có thể sử dụng đoạn đổi hướng, loop, offset, giá trượt và điểm neo cố định.

4. Support cho van và thiết bị

Van, flowmeter, bơm, strainer và thiết bị kim loại phải có support riêng. Không để toàn bộ tải trọng tập trung lên socket hoặc mối nối ren CPVC.

5. Chuyển tiếp sang kim loại

Tại vị trí kết nối với bơm, bồn hoặc thiết bị, nên dùng union, mặt bích hoặc phụ kiện chuyển tiếp đúng hệ. Tránh siết ren quá mức hoặc truyền rung trực tiếp vào đường ống.

6. Tuyến ngoài trời

Mọi ứng dụng ngoài trời phải kiểm tra hướng dẫn bảo vệ UV, nhiệt độ bề mặt, support và điều kiện môi trường. Không nên chỉ dựa trên màu sắc hoặc mô tả marketing để quyết định.

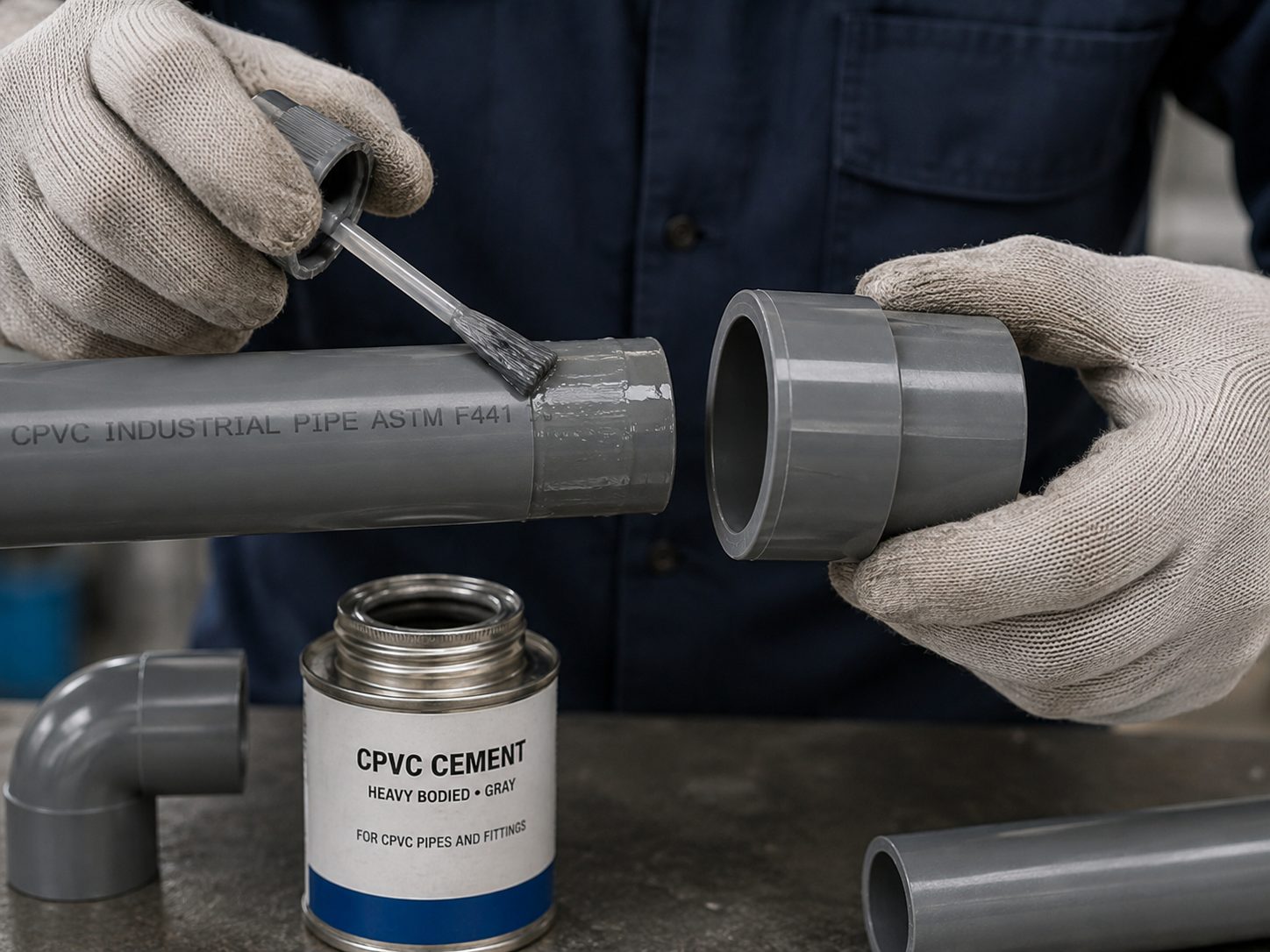

XIII. Quy trình nối CPVC bằng keo dung môi

1. Kiểm tra vật tư: đúng loại ống, phụ kiện, SCH và kích thước.
2. Cắt vuông: dùng dụng cụ phù hợp, tránh làm nứt hoặc méo đầu ống.
3. Vát mép và làm sạch: loại bỏ ba via, bụi, dầu và hơi ẩm.
4. Kiểm tra độ lắp khô: xác nhận độ khít của ống và socket.
5. Dùng primer nếu hệ yêu cầu: thực hiện theo catalogue và loại keo.
6. Quét keo: phủ đều đúng vùng tiếp xúc, không để thiếu hoặc dư quá mức.
7. Lắp nối: đưa ống vào hết chiều sâu socket và thực hiện thao tác theo hướng dẫn kỹ thuật.
8. Giữ mối nối: tránh hiện tượng đẩy ngược khi keo chưa ổn định.
9. Lau keo dư: kiểm tra ngoại quan toàn bộ chu vi.
10. Chờ đóng rắn: tuân thủ thời gian theo kích thước, nhiệt độ và độ ẩm.
11. Thử áp: chỉ thực hiện sau thời gian curing đầy đủ.

Mối nối CPVC công nghiệp sử dụng keo dung môi chuyên dụng, không hàn nhiệt như PP-R. Khu vực thi công cần thông gió, tránh nguồn cháy, sử dụng bảo hộ phù hợp và tuân thủ hướng dẫn an toàn của keo.

Không nên dùng một thời gian chờ cố định cho mọi đường kính và điều kiện thời tiết. Thời gian đóng rắn phải tra theo bảng hướng dẫn của loại keo đang sử dụng.

Quy trình chi tiết có tại bài hướng dẫn nối ống nhựa CPVC bằng keo dung môi và lưu ý thi công hệ thống CPVC đúng cách.

XIV. Rủi ro thường gặp khi mua và thi công

Hướng dẫn bảo quản và vận chuyển có thể tham khảo tại bảo quản và vận chuyển ống CPVC đúng cách.

XV. Lợi ích đối với phòng mua hàng

1. Có hai cấp SCH để cấu hình theo ứng dụng

SCH40 và SCH80 giúp phòng mua hàng phân tách vật tư theo điều kiện vận hành thay vì áp một cấp ống cho toàn bộ nhà máy.

2. Có thể mua đồng bộ ống, phụ kiện và van

Một hệ thống đồng bộ giúp giảm nguy cơ sai kích thước socket, sai vật liệu và thiếu phụ kiện khi triển khai.

3. Giảm khối lượng xử lý bề mặt so với ống thép

CPVC không cần sơn chống gỉ theo cơ chế của thép carbon. Tuy nhiên, support kim loại, bulông và kết cấu treo vẫn cần bảo vệ theo môi trường dự án.

4. Dễ lập BOQ theo P&ID hoặc isometric

Danh mục có thể được bóc theo tuyến, thiết bị, van, union, mặt bích và các điểm chuyển tiếp. Điều này phù hợp với quy trình mua hàng dự án công nghiệp.

5. Hỗ trợ kiểm soát rủi ro thay đổi vật liệu

Khi hồ sơ được khóa theo môi chất, SCH, DN và phương pháp nối, phòng mua hàng có căn cứ rõ hơn để đánh giá đề xuất thay thế maker hoặc vật liệu.

XVI. Checklist thông tin yêu cầu báo giá

XVII. Câu hỏi thường gặp

1. Ống CPVC công nghiệp GS có màu gì?

Sản phẩm có màu xám, dùng để phân biệt với CPVC PCCC màu cam.

2. Sản phẩm có những kích thước nào?

Dải kích thước đang được công bố từ DN15 đến DN200.

3. Có những cấp ống nào?

Sản phẩm có SCH40 và SCH80. Việc lựa chọn cần dựa trên nhiệt độ, áp lực, môi chất và hồ sơ thiết kế.

4. SCH80 có luôn tốt hơn SCH40 không?

Không. SCH80 có thành ống dày hơn tương đối, nhưng có thể làm giảm đường kính thông thủy và tăng chi phí. Cần chọn theo tính toán.

5. CPVC có dùng cho mọi hóa chất không?

Không. Phải kiểm tra đúng hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc theo bảng tương thích.

6. CPVC công nghiệp có dùng cho nước nóng không?

Có thể dùng trong phạm vi nhiệt độ và áp lực được catalogue xác nhận. Không tự áp dụng một mức nhiệt chung cho mọi kích thước.

7. Ống được nối bằng hàn nhiệt hay keo?

CPVC công nghiệp thường được nối bằng keo dung môi chuyên dụng, không hàn nhiệt như PP-R.

8. Có cần primer không?

Tùy hệ keo, kích thước, tiêu chuẩn và hướng dẫn thi công. Cần tuân thủ catalogue của bộ keo được sử dụng.

9. Có thể dùng keo PVC cho CPVC không?

Không nên tự thay thế. Phải dùng loại keo được xác nhận phù hợp với CPVC và điều kiện vận hành.

10. CPVC có dùng cho thoát bếp được không?

Có thể xem xét khi nhiệt độ, dầu mỡ, hóa chất vệ sinh, độ dốc và thiết kế bảo trì phù hợp.

11. Có thể dùng ngoài trời không?

Phải kiểm tra hướng dẫn bảo vệ UV và điều kiện môi trường theo catalogue chính thức trước khi lựa chọn.

12. Cần gửi gì để nhận báo giá?

Gửi môi chất, nồng độ, nhiệt độ, áp lực, DN, SCH, số lượng, phụ kiện, van, địa điểm và tiến độ giao hàng.

XVIII. Liên hệ tư vấn và báo giá

Thông số nhiệt độ, áp lực, chiều dày, đường kính ngoài, kích thước socket, khoảng cách giá đỡ và tương thích hóa chất phải kiểm tra theo catalogue/datasheet chính thức. Không sử dụng product page này thay cho tính toán thiết kế hoặc phê duyệt vật liệu của dự án.
