Ống CPVC PCCC TFS DN20–DN150 | Hệ Sprinkler

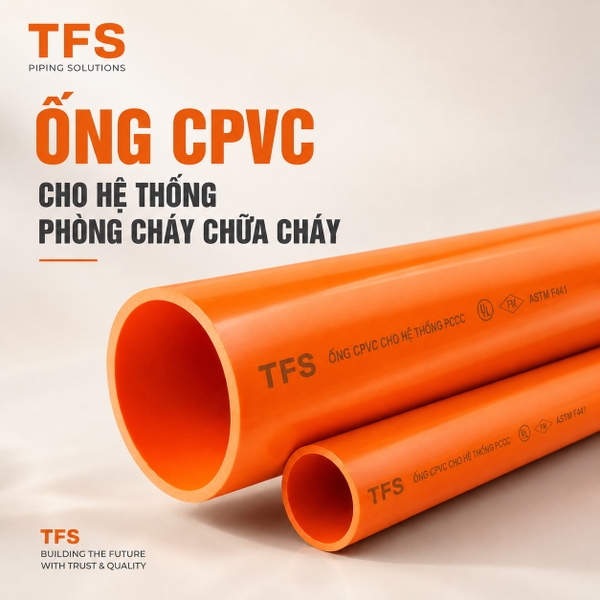

Ống CPVC PCCC TFS cho hệ thống chữa cháy tự động sprinkler

Ống CPVC PCCC TFS là hệ ống nhựa kỹ thuật màu cam dùng cho đường ống cấp nước của hệ thống chữa cháy tự động sprinkler trong phạm vi công trình, khu vực và điều kiện được thiết kế, kiểm tra và phê duyệt.

Sản phẩm được cung cấp trong dải kích thước từ DN20 đến DN150, cấp áp lực công bố PN12, kết nối bằng keo dung môi chuyên dụng và sử dụng cùng hệ phụ kiện CPVC PCCC tương thích.

Đối với phòng mua hàng và nhà thầu PCCC, việc lựa chọn CPVC không nên dừng ở tên vật liệu hoặc đơn giá mét ống. Một cấu hình đúng phải được xem xét đồng thời theo phạm vi áp dụng, phân loại nguy hiểm cháy, vị trí lắp đặt, áp lực thiết kế, nhiệt độ môi trường, đầu phun sprinkler, phụ kiện, keo dán, giá treo, kết nối chuyển tiếp và hồ sơ phê duyệt của dự án.

Để hiểu toàn diện về cấu hình, phạm vi sử dụng, tiêu chuẩn và điều kiện nghiệm thu, có thể tham khảo trang giải pháp ống CPVC cho hệ thống phòng cháy chữa cháy.

I. Ống CPVC PCCC TFS dùng cho hệ thống nào?

CPVC PCCC được định hướng cho hệ thống sprinkler tự động tại các công trình có điều kiện thiết kế phù hợp. Vật liệu thường được bố trí tại các tuyến nhánh, tuyến phân phối hoặc khu vực được phép sử dụng theo hồ sơ dự án.

Trong cấu hình kết hợp, riser hoặc tuyến chính có thể sử dụng vật liệu theo thiết kế, sau đó chuyển tiếp sang các tuyến nhánh CPVC tại tầng hoặc khu vực phù hợp. Vị trí chuyển tiếp phải dùng đúng phụ kiện, được nâng đỡ độc lập và thể hiện rõ trong shopdrawing.

Không nên ghi trong hồ sơ rằng CPVC PCCC dùng cho mọi loại nhà xưởng, kho hoặc công trình. Mỗi khu vực phải được đánh giá riêng theo thiết kế và tài liệu kỹ thuật áp dụng.

II. Phân biệt CPVC PCCC với CPVC công nghiệp

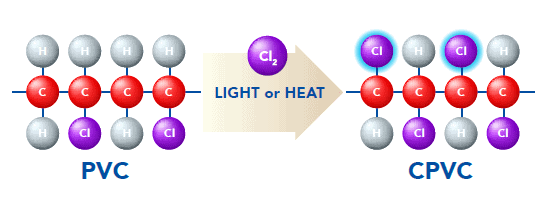

CPVC PCCC và CPVC công nghiệp cùng thuộc nhóm vật liệu CPVC nhưng là hai hệ sản phẩm có mục đích sử dụng hoàn toàn khác nhau.

Trong BOQ, bảng vật tư và phiếu xuất kho phải ghi rõ:

• CPVC PCCC TFS màu cam: sử dụng cho hệ sprinkler trong phạm vi được phê duyệt.
• CPVC công nghiệp GS màu xám: sử dụng cho hóa chất, process water, cooling water và utility phù hợp.

Với các tuyến công nghiệp, hóa chất hoặc nước quá trình, cần sử dụng trang ống CPVC công nghiệp GS thay vì sản phẩm PCCC màu cam.

III. Thông số kỹ thuật tham khảo

Chiều dày thành ống, đường kính ngoài, kích thước socket, áp lực theo nhiệt độ, khoảng cách giá treo, điều kiện trần, loại đầu phun và phạm vi nguy hiểm cháy cần tra trong catalogue, chứng chỉ và tài liệu thiết kế chính thức.

Có thể tham khảo bài thông số kỹ thuật và tiêu chuẩn ống, phụ kiện CPVC GS để hiểu thêm cấu trúc hồ sơ. Các thông số cuối cùng vẫn phải được đối chiếu với chứng từ của đúng sản phẩm được chào cho dự án.

IV. Dải kích thước DN20–DN150

Dải kích thước đang được công bố trên trang sản phẩm gồm:

DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN110, DN125, DN140 và DN150.

Không nên quy đổi kích thước chỉ dựa trên DN của ống thép. Cần đối chiếu bảng đường kính ngoài, socket và phụ kiện của đúng hệ CPVC PCCC.

V. Điều kiện pháp lý và phê duyệt

Hệ thống PCCC là hạng mục liên quan trực tiếp đến an toàn công trình. Vì vậy, việc sử dụng CPVC phải được kiểm soát chặt hơn so với các hệ cấp nước thông thường.

Trước khi đưa vật tư vào BOQ hoặc thay đổi maker, cần kiểm tra:

• Catalogue của đúng dòng sản phẩm.
• Chứng chỉ hoặc hồ sơ thử nghiệm áp dụng.
• Tiêu chuẩn thiết kế của dự án.
• Phân loại nguy hiểm cháy của khu vực.
• Điều kiện trần hoặc không gian lắp đặt.
• Loại đầu phun sprinkler.
• Áp lực thiết kế và áp lực thử.
• Yêu cầu của tư vấn PCCC.
• Yêu cầu của chủ đầu tư.
• Hồ sơ chấp thuận của cơ quan có thẩm quyền.

Bài tiêu chuẩn kỹ thuật CPVC GS trong hệ thống PCCC có thể dùng như tài liệu nền để rà soát danh mục tiêu chuẩn. Khi lập hồ sơ thực tế, cần ưu tiên catalogue và chứng từ mới nhất của đúng sản phẩm được cung cấp.

VI. Khi nào CPVC có thể là lựa chọn phù hợp hơn ống thép?

CPVC và thép không phải hai giải pháp thay thế tuyệt đối cho nhau. Mỗi vật liệu có phạm vi ứng dụng, điều kiện thiết kế và lợi thế riêng.

Trong hình so sánh, lòng ống CPVC được thể hiện với bề mặt trơn và không phát sinh gỉ sét theo cơ chế của thép. Với hệ thép, tình trạng ăn mòn và cặn trong quá trình vận hành có thể ảnh hưởng đến tiết diện dòng chảy nếu hệ thống không được kiểm soát và bảo trì phù hợp.

CPVC thường có lợi thế tại không gian trần kín, khách sạn, bệnh viện, trường học và những nơi cần hạn chế hàn nóng hoặc giảm tải trọng thi công. Thép vẫn có vai trò quan trọng tại riser, phòng bơm, khu vực nhiệt độ cao, khu có nguy cơ va đập hoặc vị trí ngoài phạm vi chấp thuận của CPVC.

Phân tích chi tiết hơn có tại bài so sánh CPVC và ống thép trong hệ thống PCCC. Kết luận cuối cùng phải theo từng ứng dụng, không phủ định tuyệt đối vật liệu nào.

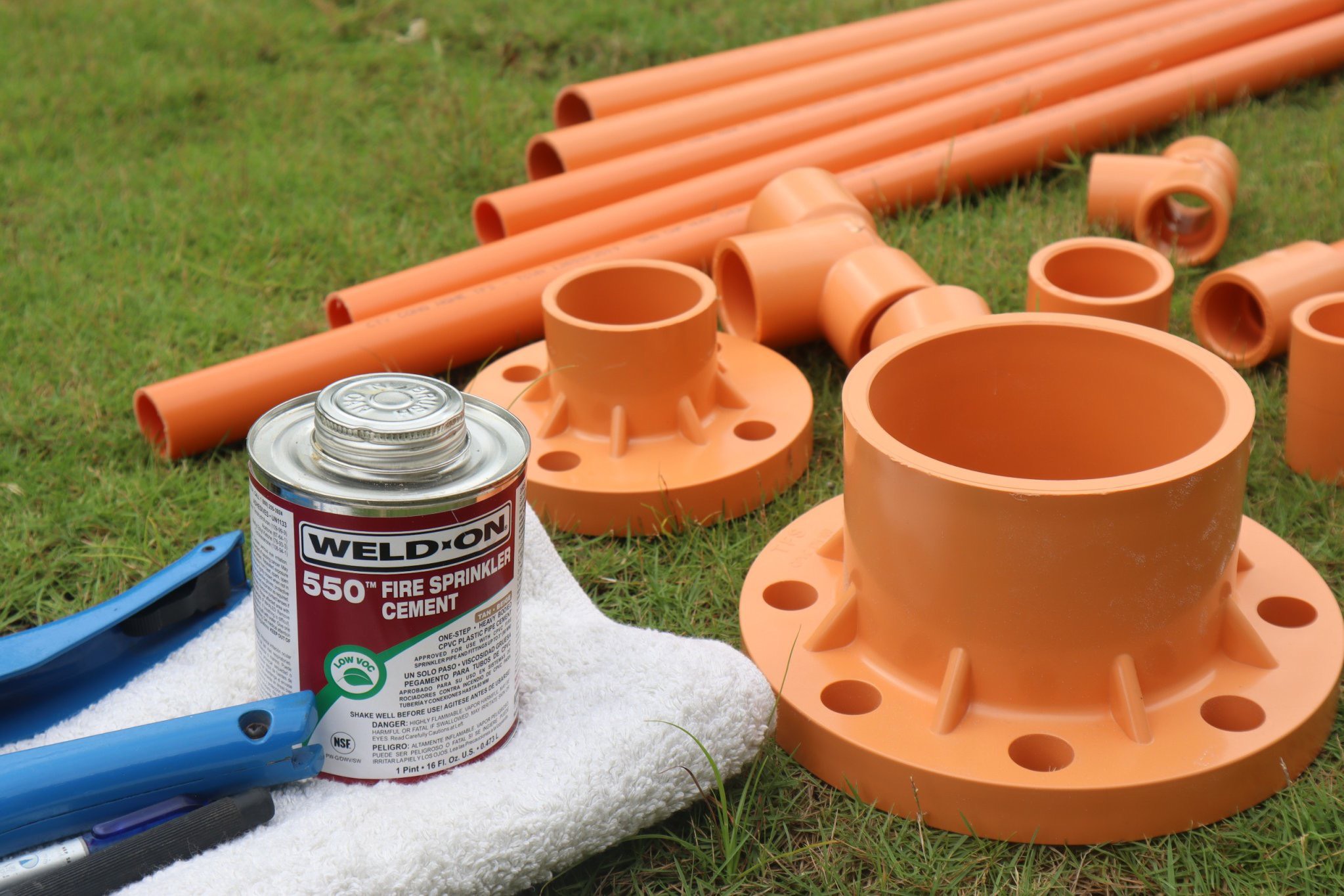

VII. Cấu hình hệ CPVC PCCC đồng bộ

Một hệ sprinkler CPVC không chỉ gồm cây ống. BOQ cần được bóc theo sơ đồ thủy lực, bản vẽ shopdrawing và từng nút kết nối.

Keo dán là một thành phần kỹ thuật của hệ, không phải vật tư phụ có thể thay đổi tùy ý. Có thể tham khảo sản phẩm keo dán CPVC cho hệ thống PCCC, đồng thời phải kiểm tra catalogue và chấp thuận của dự án trước khi sử dụng.

VIII. Kết nối chuyển tiếp giữa CPVC và ống thép

Trong nhiều công trình, CPVC chỉ được dùng tại một phần hệ sprinkler. Các khu vực còn lại như riser, phòng bơm hoặc tuyến chính có thể tiếp tục sử dụng thép.

Tại vị trí chuyển tiếp cần lưu ý:

• Dùng phụ kiện chuyển tiếp đúng hệ.
• Không nối trực tiếp bằng cách gia công tùy ý.
• Bố trí support cho van, mặt bích và thiết bị kim loại.
• Không truyền tải trọng của riser hoặc van lên ống CPVC.
• Kiểm tra chênh lệch giãn nở giữa hai vật liệu.
• Bố trí vị trí tháo lắp phục vụ bảo trì.
• Đảm bảo kết nối nằm trong phạm vi hồ sơ được phê duyệt.

Phòng mua hàng cần bóc riêng adaptor, union, mặt bích, gasket, bulông và support tại từng vị trí chuyển tiếp. Đây là nhóm vật tư dễ bị bỏ sót khi chỉ tính số mét ống.

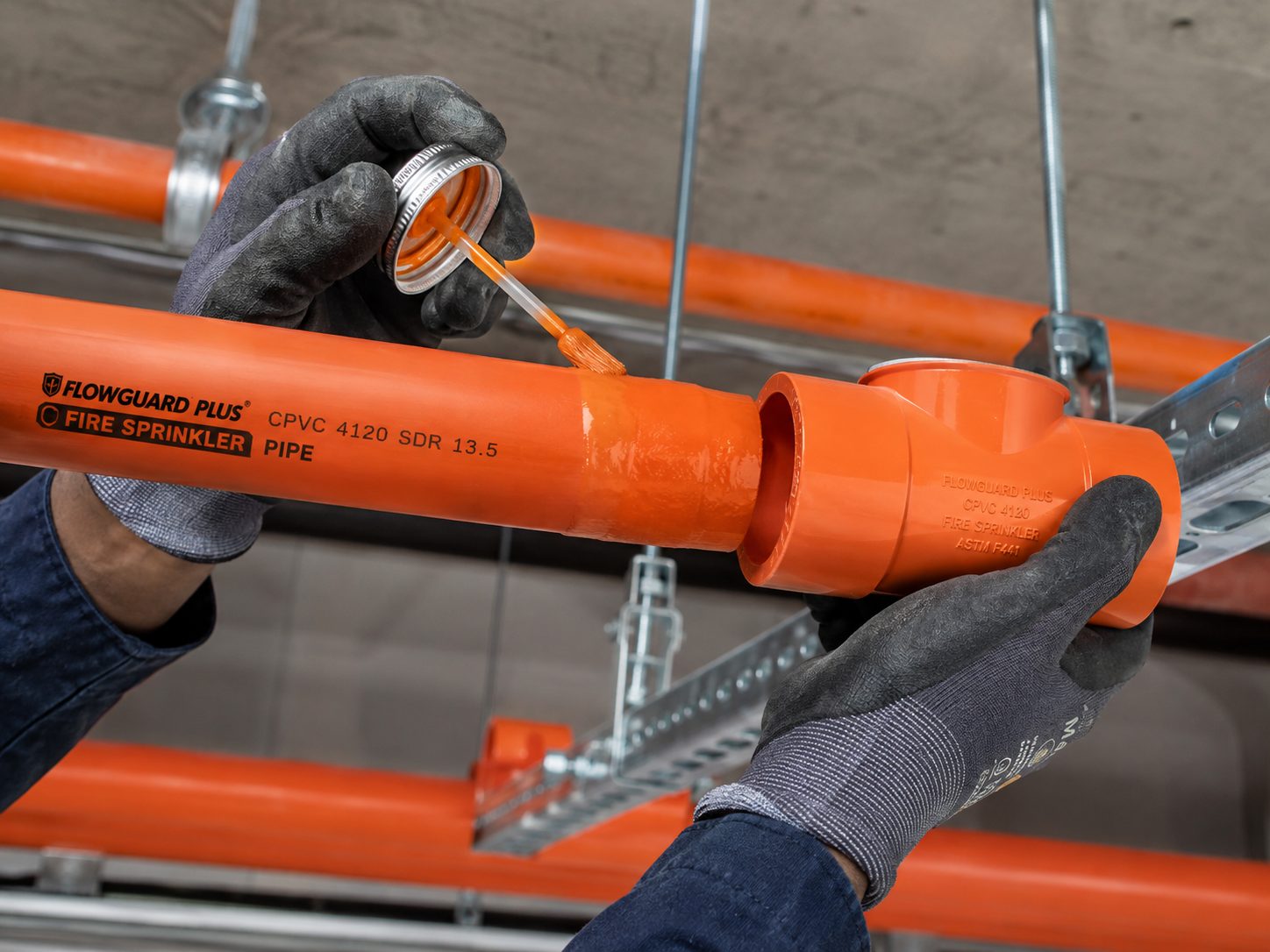

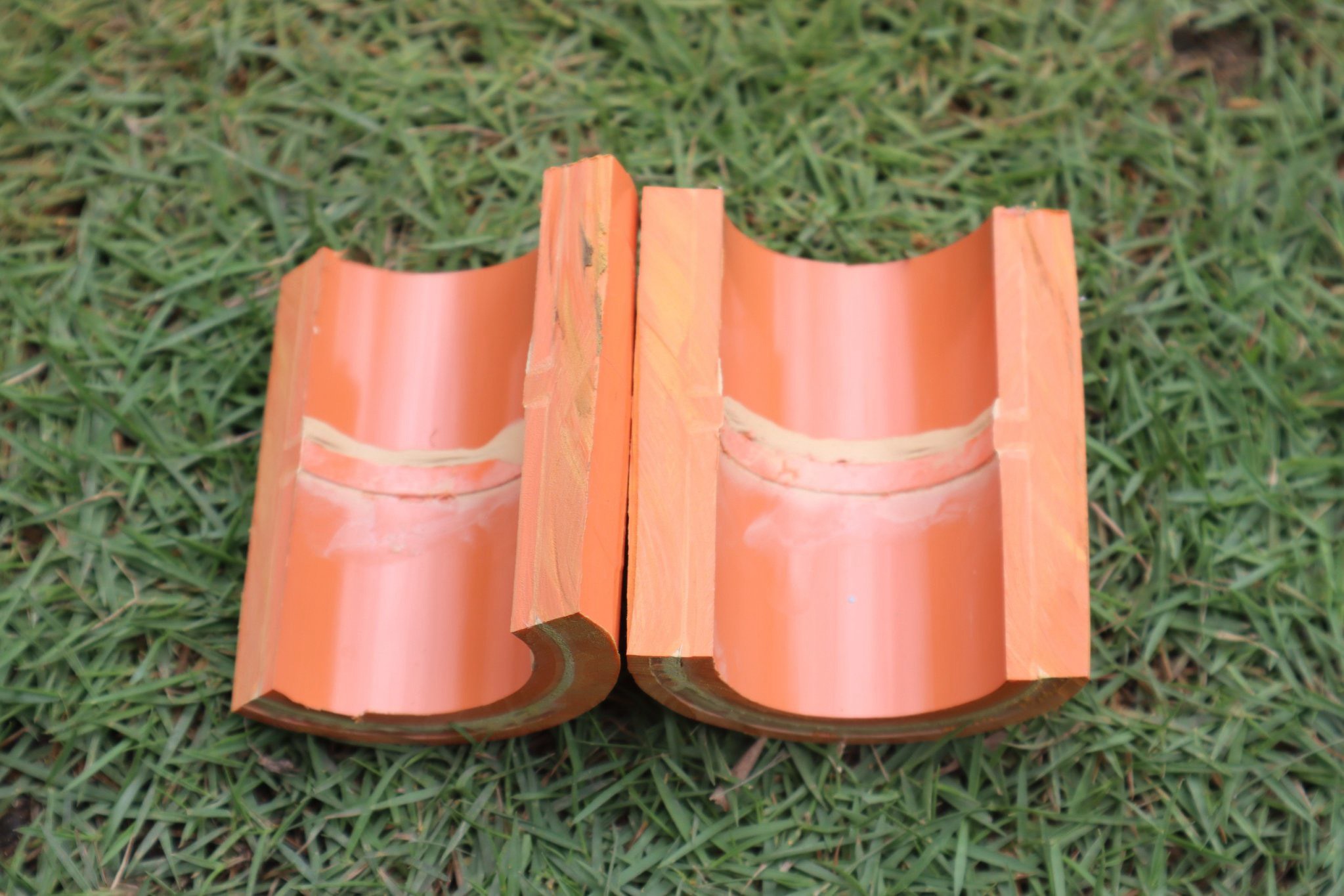

IX. Quy trình nối bằng keo dung môi

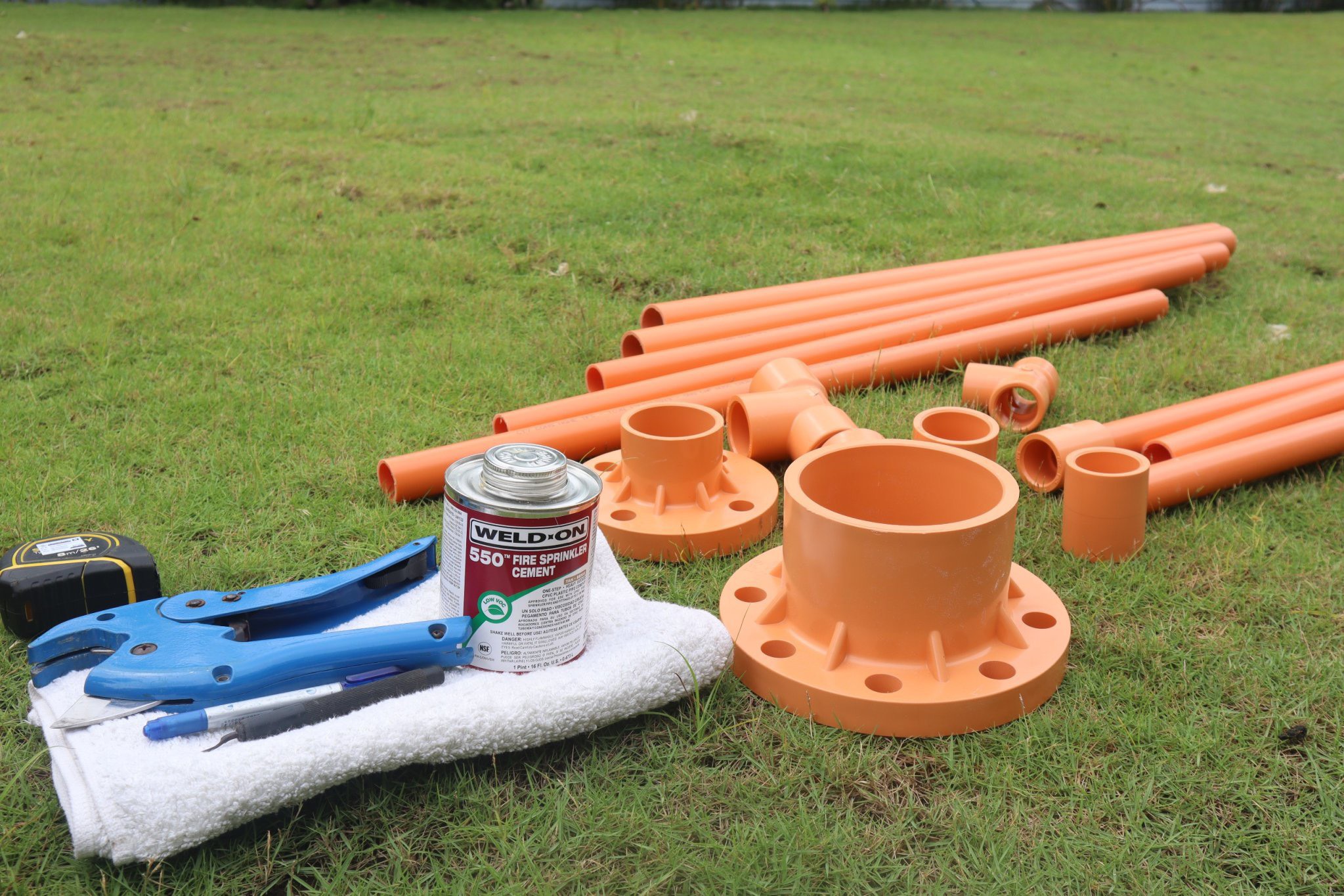

1. Kiểm tra vật tư: xác nhận đúng ống, phụ kiện, DN và keo CPVC PCCC.
2. Cắt vuông: dùng dụng cụ phù hợp, không làm méo hoặc nứt đầu ống.
3. Loại bỏ ba via: vát mép theo hướng dẫn, tránh cạo hết keo khi lắp.
4. Làm sạch: bề mặt phải khô, sạch dầu, bụi và tạp chất.
5. Đánh dấu chiều sâu: xác định đủ độ lắp vào socket.
6. Quét keo: bôi đều đúng lượng lên bề mặt ống và phụ kiện.
7. Lắp nối: đưa ống vào hết chiều sâu và thực hiện thao tác theo hướng dẫn của hệ keo.
8. Giữ mối nối: tránh ống bị đẩy ngược khi keo chưa ổn định.
9. Lau keo dư: kiểm tra gờ keo đều quanh chu vi.
10. Chờ đóng rắn: tuân thủ thời gian theo DN, nhiệt độ và độ ẩm.
11. Thử áp: chỉ thực hiện sau khi đủ thời gian curing.

Mối nối CPVC sử dụng keo dung môi, không phát sinh ngọn lửa hoặc tia lửa tại thao tác dán keo. Tuy nhiên, khu vực thi công vẫn phải đảm bảo thông gió, an toàn hóa chất, phòng tránh nguồn cháy và tuân thủ hướng dẫn an toàn của sản phẩm keo.

Không nên dùng một thời gian chờ cố định cho mọi đường kính và điều kiện thời tiết. Thời gian đóng rắn phải tra theo bảng hướng dẫn của loại keo đang sử dụng.

Quy trình thi công thực tế có thể tham khảo tại bài hướng dẫn thi công ống CPVC cho hệ thống PCCC. Các thông số thi công cần được đối chiếu với catalogue và biện pháp thi công được duyệt của dự án.

X. Giá treo, support và bảo vệ cơ học

1. Không siết cùm quá chặt

Cùm và kẹp phải giữ ống ổn định nhưng không làm biến dạng bề mặt. Không dùng mép kim loại sắc tiếp xúc trực tiếp với ống.

2. Bố trí support tại phụ kiện nặng

Van, cụm chuyển tiếp, mặt bích, sprinkler đặc biệt và thiết bị kim loại phải có support riêng. Không để tải trọng tập trung lên socket hoặc phụ kiện ren CPVC.

3. Kiểm soát giãn nở nhiệt

Tuyến dài cần được xem xét điểm neo, giá trượt và hướng chuyển vị. Không nên khóa cứng toàn bộ tuyến bằng quá nhiều điểm cố định.

4. Bảo vệ khỏi va đập

CPVC cần được bảo vệ tại khu vực thấp, khu vận chuyển hàng, phòng kỹ thuật hoặc nơi có nguy cơ bị tác động cơ học.

5. Không tự áp dụng khoảng cách treo

Khoảng cách giá treo phải tra theo catalogue, DN, nhiệt độ và điều kiện lắp đặt. Không lấy bảng của thương hiệu khác hoặc của ống thép để áp dụng trực tiếp.

XI. Thử áp và nghiệm thu

Thử áp là bước kiểm tra quan trọng nhưng không được thực hiện trước khi keo đóng rắn đầy đủ.

Trước khi thử áp cần xác nhận:

• Tất cả mối nối đã đủ thời gian curing.
• Đầu hở đã được bịt kín.
• Van và thiết bị được lắp đúng trạng thái.
• Hệ thống đã được xả khí phù hợp.
• Đồng hồ áp lực đáp ứng yêu cầu kiểm tra của dự án.
• Khu vực thử áp được cô lập và cảnh báo an toàn.
• Quy trình thử áp đã được tư vấn chấp thuận.

Áp lực thử, thời gian giữ áp và tiêu chí chấp nhận phải theo hồ sơ thiết kế, biện pháp thi công và quy định nghiệm thu của dự án. Không dùng một giá trị chung cho mọi công trình.

Tham khảo thêm tại bài quy trình thử áp và nghiệm thu hệ thống PCCC dùng ống CPVC GS.

XII. Rủi ro thường gặp khi mua và thi công

XIII. Lợi ích đối với phòng mua hàng và nhà thầu

1. Giảm khối lượng gia công nóng tại công trường

Mối nối socket CPVC sử dụng keo dung môi, không cần hàn nóng như một số kết nối thép. Điều này phù hợp với khu vực đang hoàn thiện hoặc không gian hạn chế hot work, với điều kiện biện pháp thi công được chấp thuận.

2. Trọng lượng thuận lợi cho vận chuyển và lắp dựng

Ống nhẹ giúp giảm khối lượng nâng hạ và hỗ trợ thao tác trên trần. Tuy nhiên, không được suy luận rằng có thể giảm tùy ý số lượng giá treo.

3. Không phát sinh gỉ sét theo cơ chế của thép

CPVC không cần sơn chống gỉ như ống thép carbon. Các chi tiết support kim loại, bulông và kết cấu treo vẫn cần bảo vệ theo môi trường công trình.

4. Dễ bóc cấu hình theo từng khu vực

Nhà thầu có thể chia hệ thành riser thép, tuyến phân phối, nhánh CPVC, điểm chuyển tiếp, đầu phun và support. Cách bóc này giúp phòng mua hàng so sánh báo giá đúng phạm vi.

5. Hỗ trợ kiểm soát hồ sơ thay đổi vật liệu

Khi tên sản phẩm, DN, áp lực, tiêu chuẩn, keo và phụ kiện được khóa rõ, phòng mua hàng có cơ sở đánh giá đề xuất thay maker hoặc thay vật liệu.

XIV. Checklist yêu cầu báo giá

XV. Câu hỏi thường gặp

1. Ống CPVC PCCC TFS có màu gì?

Sản phẩm có màu cam để nhận diện hệ Fire Protection, khác với CPVC công nghiệp màu xám.

2. Sản phẩm có những kích thước nào?

Dải kích thước công bố gồm DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN110, DN125, DN140 và DN150.

3. Cấp áp lực của sản phẩm là bao nhiêu?

Trang sản phẩm hiện công bố PN12. Áp lực làm việc và thử áp thực tế phải đối chiếu với catalogue và hồ sơ thiết kế.

4. CPVC có thể thay thế ống thép trong mọi hệ PCCC không?

Không. CPVC chỉ được dùng trong phạm vi phù hợp với catalogue, chứng chỉ, phân loại công trình và hồ sơ được phê duyệt.

5. Ống được nối bằng keo hay hàn?

Ống được nối bằng keo dung môi chuyên dụng cho CPVC PCCC, không hàn nhiệt như PP-R và không hàn kim loại như thép.

6. Có thể dùng keo PVC cho CPVC PCCC không?

Không nên tự thay thế. Phải dùng loại keo được xác nhận tương thích và được chấp thuận cho hệ PCCC.

7. Có thể dùng CPVC PCCC cho nhà xưởng không?

Có thể xem xét tại khu vực và phân loại nguy hiểm phù hợp. Cần kiểm tra catalogue, chứng chỉ và hồ sơ thiết kế cụ thể.

8. Có thể dùng cho tuyến riser không?

Không nên mặc định. Phạm vi dùng cho riser phải được xác nhận theo tài liệu kỹ thuật và thiết kế được duyệt.

9. Có thể lắp ngoài trời không?

Cần kiểm tra giới hạn UV, nhiệt độ môi trường, bảo vệ cơ học và phạm vi chứng chỉ trước khi sử dụng.

10. Có cần support riêng cho van không?

Có. Van, mặt bích, thiết bị và phụ kiện kim loại cần được nâng đỡ độc lập, tránh truyền tải trọng lên ống CPVC.

11. Khi nào được thử áp?

Chỉ thử áp sau khi keo đã đóng rắn đủ thời gian theo DN, nhiệt độ, độ ẩm và hướng dẫn của nhà sản xuất keo.

12. Làm thế nào để nhận báo giá chính xác?

Gửi bản vẽ, DN, số lượng, phụ kiện, áp lực thiết kế, khu vực lắp đặt, hồ sơ yêu cầu và tiến độ giao hàng.

XVI. Liên hệ tư vấn và báo giá

Product page này cung cấp thông tin định hướng lựa chọn. Phạm vi sử dụng, áp lực, nhiệt độ, tiêu chuẩn, chứng chỉ, khoảng cách giá treo, điều kiện trần, loại đầu phun và quy trình thử áp phải kiểm tra theo catalogue, chứng từ chính thức và hồ sơ PCCC được phê duyệt của từng dự án.
