Tiêu Chuẩn IEC 61386-1:2008 và BS EN 61386-21:2010 – Nền Tảng Kỹ Thuật Cho Ống PVC Conduit GS

IEC 61386-1:2008 là tiêu chuẩn quốc tế quy định yêu cầu chung cho hệ thống ống conduit bảo vệ cáp điện hạ thế đến 1.000 V AC / 1.500 V DC. BS EN 61386-21:2010 bổ sung yêu cầu riêng cho ống conduit cứng (rigid). Cả hai tiêu chuẩn đều sử dụng hệ thống mã phân loại 12 chữ số để đánh giá hiệu suất ống conduit theo các tiêu chí: chịu nén, va đập, nhiệt độ, uốn, tính điện, bảo vệ IP, chống cháy lan.

I. Vì sao kỹ sư và nhà thầu cần hiểu tiêu chuẩn ống conduit?

Khi lựa chọn ống luồn dây điện cho công trình, nhiều kỹ sư MEP và nhà thầu tập trung vào giá thành hoặc thói quen sử dụng mà bỏ qua câu hỏi quan trọng: ống conduit này đạt tiêu chuẩn gì, phân loại ra sao, và có phù hợp với điều kiện lắp đặt thực tế hay không?

Hai tiêu chuẩn quốc tế được tham chiếu phổ biến cho hệ thống ống conduit trên toàn thế giới là IEC 61386-1:2008 và BS EN 61386-21:2010. Đây cũng chính là cơ sở kỹ thuật mà ống PVC Conduit nhãn hiệu GS được sản xuất và kiểm nghiệm theo.

Bài viết này giải thích chi tiết nội dung hai tiêu chuẩn, hệ thống phân loại (classification code), các phép thử nghiệm chính và cách áp dụng khi chọn ống conduit cho dự án tại Việt Nam.

Tham khảo thêm: phân loại ống PVC Conduit, ứng dụng trong công trình điện, phụ kiện và kỹ thuật kết nối conduit.

II. IEC 61386-1:2008 – Tiêu chuẩn tổng quát cho hệ thống ống conduit

1. IEC 61386-1:2008 là gì?

IEC 61386-1:2008 là tiêu chuẩn quốc tế do Ủy ban Kỹ thuật Điện Quốc tế (IEC – International Electrotechnical Commission) ban hành, thuộc bộ tiêu chuẩn IEC 61386 về hệ thống ống bảo vệ cáp (conduit systems for cable management).

Phần 1 (Part 1) quy định các yêu cầu chung áp dụng cho tất cả các loại ống conduit – bao gồm ống kim loại, ống phi kim loại (nhựa) và ống composite – dùng để bảo vệ và quản lý dây dẫn cách điện hoặc cáp điện trong các hệ thống điện hạ thế lên đến 1.000 V xoay chiều (AC) hoặc 1.500 V một chiều (DC).

Tiêu chuẩn này thay thế phiên bản đầu tiên (IEC 61386-1:1996) và bản sửa đổi bổ sung Amendment 1 (2000).

2. Phạm vi áp dụng

IEC 61386-1:2008 áp dụng cho:

• Ống conduit (conduit) và phụ kiện ống conduit (conduit fittings)
• Hệ thống bảo vệ dây dẫn cách điện và/hoặc cáp điện
• Lắp đặt điện dân dụng, thương mại, công nghiệp
• Hệ thống truyền thông (communication systems)
• Hệ thống điện hạ thế đến 1.000 V AC / 1.500 V DC

Tiêu chuẩn không chỉ đánh giá ống đơn lẻ mà đánh giá toàn bộ hệ thống conduit – bao gồm ống, phụ kiện kết nối, mối nối – khi lắp đặt theo hướng dẫn của nhà sản xuất.

3. Nội dung chính của IEC 61386-1:2008

IEC 61386-1:2008 bao gồm các nhóm yêu cầu và thử nghiệm chính sau:

Mỗi nhóm tính chất đều có thử nghiệm cụ thể, với tiêu chí đạt/không đạt rõ ràng.

III. Hệ thống phân loại conduit theo IEC 61386-1 – Classification Code

1. Mã phân loại 12 chữ số là gì?

Một trong những đóng góp quan trọng nhất của IEC 61386-1 là hệ thống mã phân loại 12 chữ số (classification code). Mỗi chữ số tại mỗi vị trí trong mã tương ứng với một tiêu chí hiệu suất cụ thể, giúp kỹ sư đọc nhanh khả năng của ống conduit mà không cần tra cứu toàn bộ báo cáo thử nghiệm.

5 chữ số đầu tiên là quan trọng nhất và thường được in trực tiếp trên thân ống.

2. Bảng giải mã mã phân loại

3. Ý nghĩa thực tế của mã phân loại

Khi kỹ sư hoặc nhà thầu đọc trên thân ống conduit GS mã phân loại, ví dụ 3341-1, có thể hiểu ngay:

• 3 (vị trí 1): Chịu nén Medium – 750 N
• 3 (vị trí 2): Chịu va đập Medium – 2 J
• 4 (vị trí 3): Nhiệt độ thấp nhất −25 °C
• 1 (vị trí 4): Nhiệt độ cao nhất +60 °C
• 1 (vị trí 5): Rigid – ống cứng

⚠️ Mã phân loại thực tế của từng model ống PVC Conduit GS cần tham khảo catalogue/datasheet chính thức từ nhà sản xuất T&S Việt Nam. Ví dụ trên chỉ mang tính minh họa.

Để hiểu sâu hơn các nhóm ống conduit theo mã phân loại này, tham khảo bài phân loại ống PVC Conduit trên website Lạc Việt.

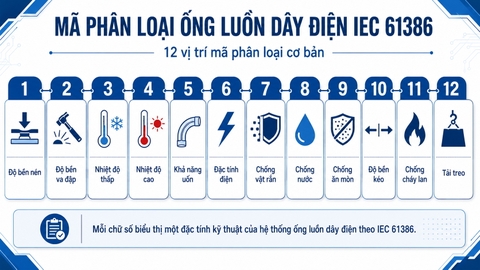

Hình ảnh 2: Infographic minh họa 12 vị trí mã phân loại conduit theo IEC 61386, mỗi vị trí có icon riêng (nén, va đập, nhiệt kế, IP, lửa...)

IV. BS EN 61386-21:2010 – Yêu cầu riêng cho ống conduit cứng (rigid conduit)

1. BS EN 61386-21 là gì?

BS EN 61386-21:2004+A11:2010 là tiêu chuẩn do BSI (British Standards Institution) ban hành, áp dụng nội dung IEC 61386-21 về yêu cầu riêng cho hệ thống ống conduit cứng (rigid conduit systems).

Nếu IEC 61386-1 đặt ra các yêu cầu chung cho mọi loại ống conduit, thì BS EN 61386-21 bổ sung và chi tiết hóa các yêu cầu đặc thù cho nhóm ống cứng – loại ống không thể uốn bằng tay mà phải cắt và nối bằng phụ kiện.

Ống PVC Conduit cứng (rigid PVC conduit) thuộc phạm vi áp dụng trực tiếp của tiêu chuẩn này.

2. Mối quan hệ giữa IEC 61386-1 và BS EN 61386-21

Khi một sản phẩm ống PVC Conduit cứng tuyên bố đạt BS EN 61386-21, nghĩa là sản phẩm đó đồng thời phải tuân thủ toàn bộ yêu cầu trong IEC 61386-1 cộng thêm các yêu cầu bổ sung riêng cho ống cứng.

3. Các thử nghiệm bổ sung theo BS EN 61386-21

Ngoài các phép thử đã nêu trong IEC 61386-1, BS EN 61386-21 bổ sung hoặc chi tiết hóa các thử nghiệm quan trọng cho ống cứng:

a. Thử uốn (Bending test) cho ống cứng phi kim:

• Mẫu ống được làm lạnh ở nhiệt độ thấp nhất khai báo trong 2 giờ
• Sau khi lấy ra khỏi buồng lạnh, uốn mẫu đến góc 90° ± 5° trong vòng 12 ± 2 giây
• Sau khi uốn, không được có vết nứt nhìn thấy bằng mắt thường
• Gauge (dưỡng kiểm) phải đi qua được mẫu ống dưới trọng lượng riêng của nó

b. Kiểm tra gauge sau nén và va đập:

• Sau các thử nghiệm nén và va đập, gauge tiêu chuẩn phải trượt qua được bên trong ống dưới trọng lượng riêng, khi ống đặt thẳng đứng
• Đảm bảo ống không bị méo đến mức cản trở việc luồn dây/cáp sau lắp đặt

c. Yêu cầu ghi nhãn riêng cho rigid conduit:

• Nhà sản xuất phải in trên ống: tên/nhãn hiệu, kích thước, mã phân loại, tham chiếu tiêu chuẩn IEC 61386-21
• Khoảng cách in tối đa 3 m/lần trên thân ống
• Ghi nhãn phải bền, chịu được ma sát và tác động môi trường

V. Các phép thử nghiệm chính theo IEC 61386 – Chi tiết kỹ thuật

1. Thử nén (Compression test)

• Mẫu ống dài khoảng 200 mm ± 5 mm (ống phi kim)
• Đặt giữa hai bản nén phẳng, tăng lực dần đến giá trị khai báo (ví dụ 750 N cho Medium)
• Sau nén, đường kính ngoài bị giảm không quá tỷ lệ cho phép (thường ≤ 25%)
• Không được có vết nứt nhìn thấy bằng mắt thường
• Gauge phải đi qua được ống sau thử nghiệm

Ống PVC Conduit GS có các cấp chịu nén 320 N (Light), 750 N (Medium) và 1.250 N (Heavy) tùy dòng sản phẩm – phù hợp với các điều kiện lắp đặt đi nổi, âm tường hoặc âm sàn khác nhau.

2. Thử va đập (Impact test)

• Sử dụng thiết bị thả rơi khối lượng chuẩn từ độ cao quy định
• Năng lượng va đập tùy cấp: 0,5 J → 1 J → 2 J → 6 J → 20,4 J
• Thử tại nhiệt độ thấp nhất khai báo (ống phải chịu va đập tốt ngay cả khi lạnh)
• 12 mẫu thử, ít nhất 9/12 mẫu phải đạt
• Sau va đập: không nứt, gauge vẫn đi qua được

3. Thử chịu nhiệt và biến dạng nhiệt

• Ống phi kim được đặt trong buồng nhiệt ở nhiệt độ cao nhất khai báo
• Kiểm tra ống không bị biến dạng, mềm nhũn, hoặc mất khả năng bảo vệ cáp
• Kết hợp thử nén tại nhiệt độ cao để đánh giá hiệu suất thực tế

4. Thử chống cháy lan (Flame propagation)

Đây là thử nghiệm an toàn cháy quan trọng cho ống conduit phi kim loại:

a. Thử dây nóng (Glow-wire test) – cho phụ kiện conduit:

• Áp dây nóng ở 750 °C vào mẫu phụ kiện tại vị trí bất lợi nhất
• Sau khi rút dây nóng, ngọn lửa hoặc tia sáng phải tự tắt trong vòng 30 giây

b. Thử ngọn lửa 1 kW – cho ống conduit:

• Mẫu ống dài khoảng 675 mm, đặt thẳng đứng trong khung thép
• Đốt bằng ngọn lửa 1 kW theo quy trình IEC 60695
• Ống phải không lan cháy, ngọn lửa phải tự tắt sau khi rút nguồn cháy

5. Thử bảo vệ chống xâm nhập (IP test)

• Hệ thống conduit (ống + phụ kiện lắp ghép) phải đạt tối thiểu IP30
• Tùy cấp phân loại, có thể đạt IP3X, IP4X, IP5X hoặc IP6X (chống bụi)
• Chống nước: từ IPX0 (không yêu cầu) đến IPX7 (ngâm nước)
• Thử theo IEC 60529

Nếu cần tìm hiểu thêm về ý nghĩa cấp bảo vệ IP cho hệ thống conduit, tham khảo bài tiêu chuẩn ống PVC Conduit trên website.

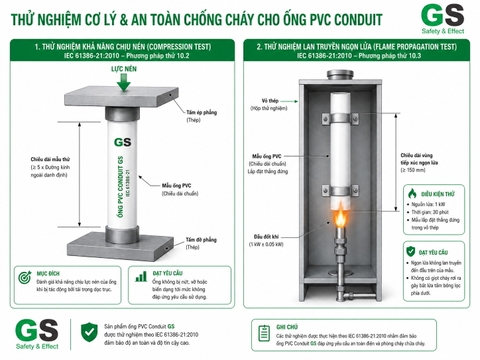

Hình ảnh 3: Minh họa thiết bị thử nén ống conduit (compression test fixture) hoặc sơ đồ thử ngọn lửa 1 kW

VI. Ống PVC Conduit GS đáp ứng IEC 61386 và BS EN 61386 như thế nào?

1. Tiêu chuẩn áp dụng cho ống PVC Conduit GS

Ống PVC Conduit nhãn hiệu GS do T&S Việt Nam sản xuất được kiểm nghiệm theo các tiêu chuẩn:

• IEC 61386 – Tiêu chuẩn quốc tế về hệ thống ống bảo vệ cáp
• BS EN 61386 – Phiên bản Anh/châu Âu tương đương
• QCVN 16:2023/BXD – Quy chuẩn kỹ thuật quốc gia về sản phẩm, hàng hóa vật liệu xây dựng (Việt Nam)

2. Các cấp độ chịu nén ống PVC Conduit GS

📌 Lưu ý: Hiện nay, dòng 320 N đang dần được thay thế bằng ống PVC mềm (ruột gà) cho một số ứng dụng đi nổi, tùy yêu cầu dự án. Cần tham khảo kỹ sư thiết kế trước khi quyết định cấp ống.

3. Đặc điểm kỹ thuật ống PVC Conduit GS theo IEC 61386

• Vật liệu: PVC nguyên sinh cao cấp, không pha trộn
• Cách điện: hoàn toàn, không dẫn điện
• Chống cháy lan: tự tắt khi không còn nguồn cháy (self-extinguishing)
• Mặt trong nhẵn mịn: dễ luồn dây, không gây hư hại vỏ bọc cáp
• Kháng ẩm, kháng hóa chất nhẹ, không rỉ sét
• Chịu va đập tốt ở nhiều cấp độ
• Màu sắc: trắng, đỏ, xanh lá, xanh dương, vàng, cam – phân biệt tuyến điện theo yêu cầu dự án
• Phụ kiện trắng đồng bộ cho mọi màu ống

Để xem chi tiết các màu sắc và quy ước phân biệt tuyến, tham khảo bài màu sắc ống PVC Conduit.

4. Hệ thống phụ kiện đồng bộ

Hệ thống phụ kiện PVC Conduit GS bao gồm:

• Co luồn dây (elbow)
• Hộp nối dây (junction box)
• Hộp kiểm tra (inspection box)
• Kẹp giữ ống (saddle clip)
• Đầu nối tủ điện (adaptor)
• Măng sông nối ống (coupler)

Phụ kiện phải đồng bộ với ống từ cùng nhà sản xuất để đảm bảo khả năng lắp lẫn và đạt yêu cầu IP khi ghép nối – đây cũng là yêu cầu của IEC 61386-1 khi thử nghiệm toàn bộ hệ thống conduit.

VII. Ứng dụng thực tế theo từng nhóm công trình

1. Tòa nhà dân dụng và thương mại

• Luồn dây điện chiếu sáng, ổ cắm, điều hòa
• Ống Medium Duty (750 N) cho tuyến âm tường, âm sàn
• Phân biệt tuyến điện bằng màu sắc ống theo quy ước dự án
• Kết hợp với ống PPR kháng khuẩn GS cho hệ nước, PVC Conduit cho hệ điện – đồng bộ giải pháp MEP

2. Nhà máy và khu công nghiệp

• Cần cấp Heavy Duty (1.250 N) cho khu vực có tải trọng nặng, xe nâng, thiết bị
• Kết hợp với hệ thống ống CPVC Industrial GS cho tuyến nước nóng hoặc hóa chất, PVC Conduit cho tuyến điện
• Chọn cấp IP phù hợp nếu lắp đặt ngoài trời hoặc khu vực ẩm

3. Hệ thống MEP tòa nhà cao tầng

• Số lượng lớn, cần cung ứng đồng bộ ống + phụ kiện
• Đảm bảo kỹ thuật kết nối PVC Conduit đúng chuẩn, kín, không lọt bụi vào hệ thống
• Phối hợp với nhà thầu MEP điện từ giai đoạn shopdarwing để tối ưu bố trí tuyến

4. Công trình hạ tầng và dự án công

• Một số tuyến conduit có thể chôn ngầm – khi đó cần tham chiếu thêm IEC 61386-24 (conduit chôn ngầm)
• Ống PVC Conduit cứng phù hợp cho lắp đặt nổi và âm tường/sàn; nếu cần tuyến ngầm, cần kiểm tra yêu cầu riêng về chịu nén đất và chống nước

📷 Gợi ý ảnh 4 – Ứng dụng thực tế

• Vị trí: Trong phần VII, minh họa thi công thực tế
• Nội dung: Hình ảnh thi công ống PVC Conduit trong tòa nhà – ống chạy âm tường/âm sàn, kết nối hộp nối dây
• Alt text: Thi công lắp đặt ống PVC Conduit GS âm tường tại công trình dân dụng
• Prompt tạo ảnh: "Construction site photo showing rigid PVC conduit pipes installed inside a building wall before plastering, white conduit with junction boxes, electrical cables partially visible, realistic construction photography, natural lighting"
• Nguồn ảnh kỹ thuật: Ảnh công trình thực tế hoặc ảnh từ catalogue GS Pipe

Hình ảnh 4: thi công ống PVC Conduit trong tòa nhà – ống chạy âm tường/âm sàn, kết nối hộp nối dây

VIII. Các tiêu chuẩn liên quan cần biết

Khi làm việc với hệ thống ống conduit theo IEC 61386, kỹ sư và nhà thầu cần biết thêm các tiêu chuẩn liên quan:

IX. Hướng dẫn chọn ống PVC Conduit theo mã phân loại IEC

1. Xác định điều kiện lắp đặt

Trước khi chọn ống, cần trả lời các câu hỏi:

• Ống lắp đi nổi hay âm tường/sàn?
• Khu vực có chịu tải trọng cơ học (xe đi, đổ bê tông, máy nặng) không?
• Nhiệt độ môi trường lắp đặt ra sao? Có khu vực lạnh hoặc nóng bất thường?
• Có yêu cầu chống nước (IPX) hay chống bụi (IP5X, IP6X)?
• Tuyến ống có cần phân biệt màu sắc không?
• Tiêu chuẩn dự án quy định gì (QCVN, IEC, BS EN)?

2. Checklist lựa chọn nhanh

3. Lưu ý khi chỉ định trong hồ sơ kỹ thuật

• Ghi rõ cấp phân loại IEC (ví dụ: "Rigid PVC conduit, Medium duty 750 N, IEC 61386-21")
• Ghi kích thước theo IEC 60423 (đường kính ngoài ống)
• Yêu cầu phụ kiện đồng bộ cùng nhà sản xuất
• Yêu cầu chứng chỉ thử nghiệm từ nhà sản xuất hoặc phòng thí nghiệm độc lập
• Tham chiếu QCVN 16:2023/BXD cho dự án tại Việt Nam

X. Lỗi thường gặp khi chọn và chỉ định ống conduit

• Chọn ống chỉ theo giá, không theo cấp phân loại IEC → rủi ro chọn sai cấp chịu nén, ống bị méo hoặc nứt khi đổ bê tông
• Dùng ống và phụ kiện khác nhà sản xuất → không đảm bảo khả năng lắp lẫn, mất IP tại mối nối
• Không kiểm tra cấp IP khi lắp ngoài trời hoặc khu vực ẩm → bụi và nước xâm nhập gây chạm chập
• Nhầm lẫn ống conduit cứng (rigid) với ống mềm (flexible/pliable) → mỗi loại thuộc phần tiêu chuẩn khác nhau (Part 21 vs 22 vs 23)
• Không ghi mã phân loại trong hồ sơ kỹ thuật → nhà thầu thay thế bằng ống không tương đương, khó kiểm tra chất lượng
• Dùng ống PVC Conduit để dẫn nước → đây là ống luồn dây điện, tuyệt đối không dùng cho hệ cấp thoát nước

XI. FAQ – Câu Hỏi Thường Gặp

Câu 1: IEC 61386-1:2008 và BS EN 61386-1:2008 khác nhau không?

Về nội dung kỹ thuật, BS EN 61386-1:2008 áp dụng nguyên văn IEC 61386-1:2008 không có sửa đổi nào (identical adoption). Điểm khác duy nhất là BS EN có thêm phụ lục ZA, ZB do CENELEC bổ sung, liên quan đến một số điều kiện quốc gia đặc biệt. Khi chỉ định trong hồ sơ kỹ thuật, dùng BS EN 61386-1 hoặc IEC 61386-1 đều tương đương.

Câu 2: IEC 61386-21 dành riêng cho loại ống nào?

IEC 61386-21 (và BS EN 61386-21) dành riêng cho hệ thống ống conduit cứng (rigid conduit systems). Đây là loại ống không thể uốn bằng tay, giữ nguyên hình dạng sau lắp đặt – bao gồm ống PVC Conduit cứng, ống thép và ống composite cứng. Ống mềm (flexible) và ống dẻo (pliable) thuộc Part 23 và Part 22.

Câu 3: Mã phân loại trên ống conduit đọc như thế nào?

Mã phân loại gồm tối đa 12 chữ số, mỗi chữ số tại mỗi vị trí tương ứng với một tiêu chí (chịu nén, va đập, nhiệt độ, uốn, điện, IP, cháy…). 5 chữ số đầu tiên là quan trọng nhất, thường in trên thân ống. Tra bảng phân loại trong phần III của bài viết này để giải mã.

Câu 4: Ống PVC Conduit GS có đạt tiêu chuẩn quốc tế không?

Ống PVC Conduit GS được kiểm nghiệm theo IEC 61386 và BS EN 61386, đồng thời đáp ứng QCVN 16:2023/BXD của Việt Nam. Tuy nhiên, mã phân loại và cấp chịu nén cụ thể của từng dòng sản phẩm cần tham khảo catalogue chính thức từ nhà sản xuất T&S Việt Nam.

Câu 5: Khi nào cần ống Heavy Duty 1.250 N?

Khi ống conduit lắp đặt tại khu vực chịu tải trọng cơ học lớn: âm sàn bê tông dày, khu vực nhà máy có xe nâng, khu vực công nghiệp có máy móc nặng, hoặc khu vực có rung động thường xuyên.

Câu 6: Ống PVC Conduit có dùng cho hệ nước được không?

Không. Ống PVC Conduit chỉ dùng để luồn dây điện và bảo vệ cáp. Đây không phải ống cấp thoát nước. Không có van, không có flowmeter, không có dòng chảy nước trong hệ thống conduit. Nếu cần ống nước, sử dụng ống PPR, HDPE hoặc uPVC tùy ứng dụng.

Câu 7: Dự án tại Việt Nam bắt buộc áp dụng tiêu chuẩn nào cho ống conduit?

Tại Việt Nam, ống conduit là sản phẩm thuộc phạm vi điều chỉnh của QCVN 16:2023/BXD – Quy chuẩn kỹ thuật quốc gia về sản phẩm, hàng hóa vật liệu xây dựng. Các dự án có yêu cầu tiêu chuẩn quốc tế (ví dụ dự án FDI, khách hàng nước ngoài, tư vấn thiết kế quốc tế) thường chỉ định thêm IEC 61386 hoặc BS EN 61386.

XII. Kết luận

IEC 61386-1:2008 và BS EN 61386-21:2010 là hai tiêu chuẩn nền tảng giúp kỹ sư, nhà thầu và tư vấn thiết kế đánh giá, so sánh và chỉ định ống conduit dựa trên hiệu suất thực tế – thay vì chỉ dựa vào giá hoặc thói quen.

Hệ thống mã phân loại 12 chữ số giúp đọc nhanh khả năng chịu nén, va đập, nhiệt, bảo vệ IP và chống cháy của ống conduit. Ống PVC Conduit GS của T&S Việt Nam được kiểm nghiệm theo hệ thống tiêu chuẩn này, đáp ứng cả IEC 61386, BS EN 61386 và QCVN 16:2023/BXD.

Nếu dự án của quý vị cần hỗ trợ chọn cấp ống conduit phù hợp, cung cấp tài liệu kỹ thuật, hoặc nhận báo giá ống và phụ kiện PVC Conduit GS đồng bộ – hãy gửi thông tin dự án để được tư vấn.
