Vòng trong mặt bích nhựa PP-R GS | Phụ Kiện Cấp Nước Nóng Lạnh Chính Hãng

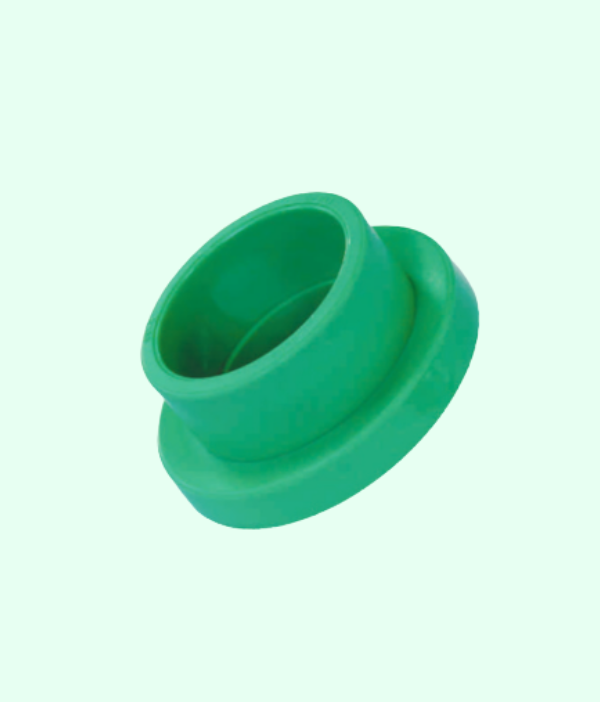

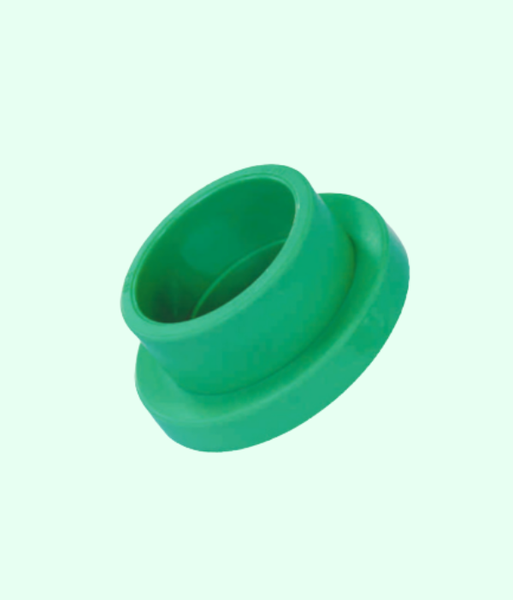

Vòng trong mặt bích nhựa PP-R GS là đầu bích nhựa hàn vào ống PP-R, kết hợp với vòng ngoài mặt bích thép và gioăng để tạo mối nối bích. Hàn nhiệt với ống; ép bằng vòng ngoài mặt bích thép; dùng đồng bộ với ống PP-R GS cho nước nóng lạnh đến 90°C, có dòng kháng khuẩn.

Vòng trong mặt bích nhựa PP-R GS (bích nhựa PPR, stub end PPR) là đầu bích nhựa hàn vào ống PP-R, kết hợp với vòng ngoài mặt bích thép và gioăng để tạo mối nối bích. Sản phẩm thuộc hệ PP-R GS do T&S Việt Nam sản xuất, dùng đồng bộ với ống PPR GS cấp nước nóng lạnh cho hệ cấp nước nóng lạnh đến 90°C trong tòa nhà, khách sạn, bệnh viện và nhà xưởng.

I. Ứng dụng

Đấu ống PP-R D40–D160 vào van, bơm, bồn, đồng hồ có mặt bích.
Tạo điểm tháo lắp trên tuyến đường kính lớn.
Chuyển tiếp sang ống thép, gang có bích.

II. Thông số kỹ thuật

Thông số	Giá trị
Vật liệu	PP-R (Polypropylene Random Copolymer)
Kết nối	Hàn nhiệt với ống; ép bằng vòng ngoài mặt bích thép
Tiêu chuẩn	DIN 16962-5 (phụ kiện PP-R), QCVN 16:2023/BXD; dòng kháng khuẩn QCVN 12-1:2011/BYT
Nhiệt độ làm việc	Đến 90°C (theo catalogue hệ PP-R GS)
Dòng sản phẩm	Trong nhà (RTNP), kháng khuẩn (RKKP)

Bảng mã và kích thước

Kích thước	Mã trong nhà	Mã kháng khuẩn	Có mã ngoài trời	D (mm)	D1 (mm)	H (mm)
D40	RTNPV04009	RKKPV04009	–	50.2	77.6	36.1
D50	RTNPV04013	RKKPV04013	–	65.6	75.8	31.6
D63	RTNPV04016	RKKPV04016	–	76.7	101.2	41.7
D75	RTNPV04017	RKKPV04017	–	91.0	121.3	44.6
D90	RTNPV04019	RKKPV04019	–	108.2	137.6	47.9
D110	RTNPV04020	RKKPV04020	–	133.7	151.0	45.6
D125	RTNPV04022	RKKPV04022	–	147.3	186.1	61.0
D140	RTNPV04023	RKKPV04023	–	164.1	186.8	64.9
D160	RTNPV04024	RKKPV04024	–	186.1	210.4	70.3

Kích thước chi tiết tra thêm tại catalogue kỹ thuật PP-R GS. Khi bản vẽ ghi DN theo ống thép, đối chiếu bảng quy đổi kích thước ống.

III. Lưu ý chọn và lắp đặt

Dùng đồng bộ với Vòng ngoài mặt bích thép PP-R GS cùng cỡ.
Đối chiếu kích thước lỗ bu lông với bích của thiết bị trước khi đặt hàng.
Xem trọn bộ tại Mặt bích thép PP-R GS.
Hệ nước sạch bệnh viện, trường học dùng mã kháng khuẩn đồng bộ với ống PP-R GS kháng khuẩn.

Phụ kiện thường đặt cùng: Vòng ngoài mặt bích thép PP-R GS, Mặt bích thép PP-R GS, Nối PP-R GS.

IV. FAQ – Câu Hỏi Thường Gặp

Câu 1: Vòng trong mặt bích PP-R GS có cỡ nào?

D40–D160.

Câu 2: Vòng trong mặt bích nối với ống thế nào?

Hàn nhiệt socket fusion với ống PP-R.

Câu 3: Cần mua thêm gì để hoàn thiện mối bích?

Vòng ngoài mặt bích thép, gioăng và bu lông.

V. Liên hệ báo giá Vòng trong mặt bích nhựa PP-R GS

Gửi danh mục mã, kích thước, số lượng và dòng sản phẩm (trong nhà / kháng khuẩn / ngoài trời) để nhận báo giá đồng bộ ống và phụ kiện. Tham khảo bảng giá PP-R GS và giải pháp tòa nhà & MEP.
