Hộp Chia 1 Ngã PVC Conduit GS D16 D20 D25 D32

Hộp Chia 1 Ngã PVC Conduit GS D16–D32 | GS Pipe

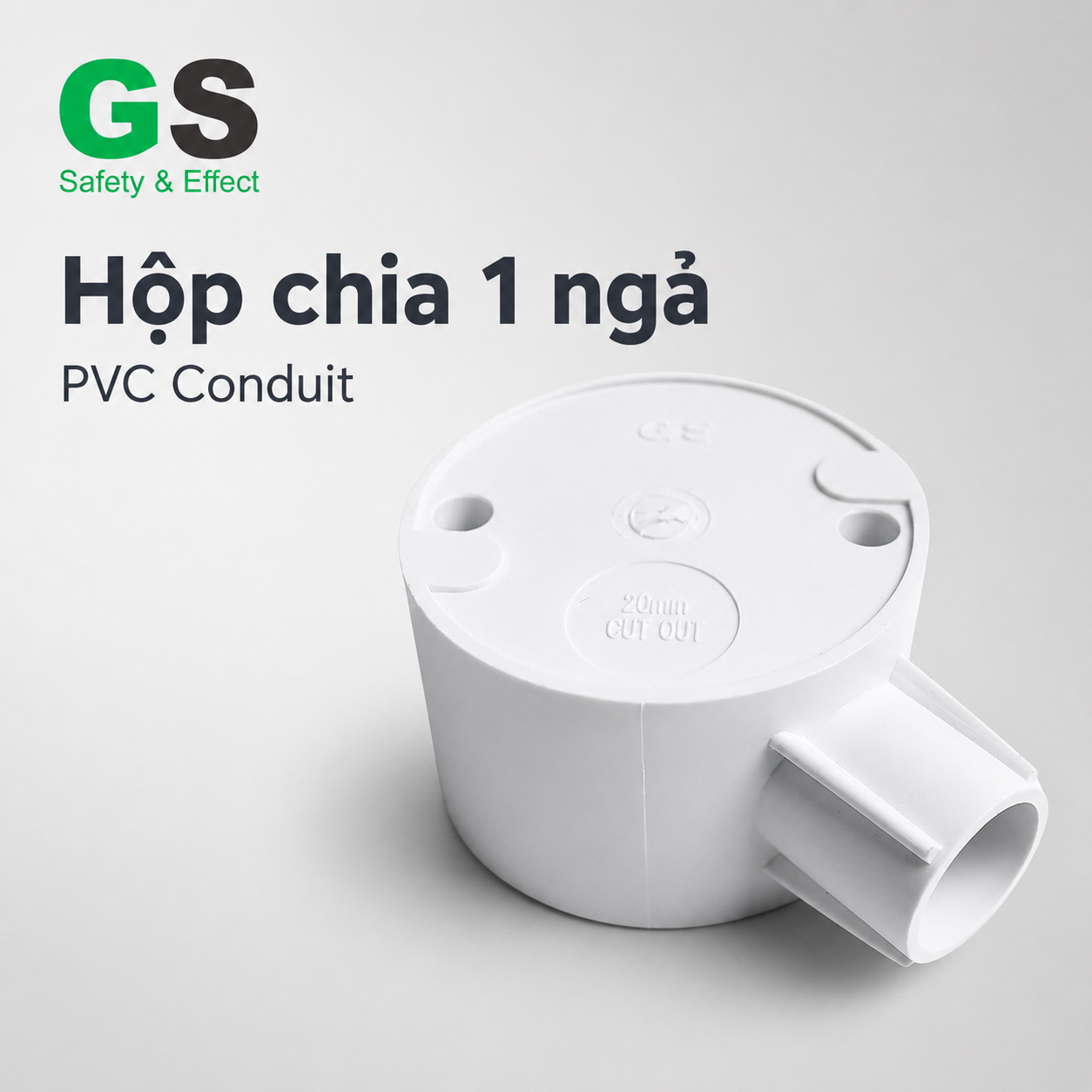

Hộp chia 1 ngã PVC Conduit GS là phụ kiện có một đầu kết nối với ống luồn dây điện, thường được sử dụng tại điểm cuối tuyến conduit hoặc vị trí cần tạo điểm tiếp cận dây/cáp trong hệ thống MEP điện.

Sản phẩm giúp tổ chức điểm cuối tuyến gọn hơn, đồng thời tạo vị trí thuận tiện để thao tác, kiểm tra và xử lý dây dẫn khi cần. Hộp chia 1 ngã được sử dụng đồng bộ với hệ ống và phụ kiện PVC Conduit GS.

Quy cách hiện có: loại thấp D16, D20, D25; loại cao D16, D20, D25, D32.

Lưu ý: đây là phụ kiện thuộc hệ PVC Conduit dùng để luồn và bảo vệ dây/cáp điện, không phải hộp hoặc phụ kiện của hệ thống cấp thoát nước.

I. Hộp chia 1 ngã PVC Conduit GS dùng để làm gì?

Trong hệ thống conduit, không phải mọi tuyến đều tiếp tục chạy sang nhiều hướng. Nhiều tuyến kết thúc tại một vị trí cần đấu nối, chuyển tiếp, kiểm tra hoặc tạo điểm thao tác dây. Hộp chia 1 ngã được sử dụng cho những vị trí như vậy.

Các chức năng chính gồm:

• Tạo điểm cuối cho một tuyến PVC Conduit.
• Tạo vị trí tiếp cận dây/cáp tại đầu tuyến.
• Hỗ trợ thao tác, kiểm tra hoặc xử lý dây khi cần.
• Giúp tổ chức điểm cuối tuyến gọn và rõ ràng hơn.
• Kết nối đồng bộ với ống PVC Conduit GS theo đúng đường kính.
• Sử dụng cùng nắp hộp phù hợp để hoàn thiện điểm tiếp cận.

Nếu tuyến cần chia sang hai hoặc nhiều hướng khác nhau, nên sử dụng loại hộp chia ngả tương ứng thay vì sử dụng Hộp chia 1 ngã không đúng chức năng.

II. Quy cách Hộp chia 1 ngã PVC Conduit GS

Khi lập BOQ cần thể hiện rõ loại hộp + đường kính. Không nên chỉ ghi chung “Hộp chia 1 ngã” vì cùng một tên sản phẩm có nhiều quy cách và hai dạng chiều cao khác nhau.

Đối với các thông số kích thước chi tiết của từng loại hộp, cần đối chiếu catalogue hoặc hồ sơ kỹ thuật chính thức trước khi đưa vào bản vẽ shopdrawing hoặc submittal.

III. Loại thấp và loại cao khác nhau như thế nào?

Điểm khác biệt chính trong danh mục hiện tại là cấu hình chiều cao của hộp và phạm vi đường kính conduit hỗ trợ.

Không nên mặc định loại cao luôn tốt hơn loại thấp. Việc lựa chọn cần dựa trên bản vẽ, không gian thi công, yêu cầu đi dây và cấu hình đồng bộ của hệ conduit.

IV. Vì sao điểm tiếp cận dây cần được giữ lại sau hoàn thiện?

Hộp chia 1 ngã không chỉ có nhiệm vụ kết thúc đường ống. Một giá trị quan trọng của hộp là tạo điểm tiếp cận dây dẫn.

Do đó, khi bố trí hộp cần lưu ý:

• Không đặt tại vị trí bị che kín hoàn toàn sau khi hoàn thiện.
• Phần nắp cần còn khả năng mở và thao tác.
• Không chôn kín điểm mà thiết kế yêu cầu kiểm tra hoặc bảo trì.
• Cần kiểm tra khoảng không xung quanh hộp trước khi cố định tuyến conduit.

Việc bố trí đúng ngay từ giai đoạn thi công giúp hạn chế tình trạng phải tháo trần, đục hoàn thiện hoặc can thiệp vào tuyến khi cần kiểm tra dây sau này.

V. Hộp chia 1 ngã trong hệ PVC Conduit GS đồng bộ

Một hệ conduit hoàn chỉnh thường bao gồm nhiều nhóm phụ kiện, mỗi loại giải quyết một chức năng riêng:

• Ống PVC Conduit GS – tạo tuyến bảo vệ dây/cáp.
• Khớp nối trơn – nối hai đoạn conduit cùng đường kính.
• Co nối có nắp – xử lý điểm đổi hướng.
• Tê nối có nắp – xử lý điểm phân nhánh.
• Kẹp ống – cố định tuyến tại vị trí phù hợp.
• Khớp nối ren – xử lý điểm chuyển tiếp có kết nối ren.
• Hộp chia 1 ngã – tạo điểm cuối hoặc điểm tiếp cận một hướng.
• Hộp chia 2, 3, 4 ngã – sử dụng tại các vị trí cần nhiều hướng kết nối hơn.

Việc bóc vật tư theo chức năng của từng điểm trên tuyến giúp BOQ rõ hơn và giảm tình trạng chọn sai loại hộp tại công trường.

VI. Hộp chia 1 ngã có dùng với hệ PVC Conduit GS 6 màu không?

Có thể sử dụng Hộp chia 1 ngã theo đúng đường kính của tuyến conduit. Trong hệ PVC Conduit GS, màu của ống hỗ trợ nhận diện các nhóm tuyến điện khác nhau; còn hộp và phụ kiện cần được lựa chọn theo đường kính, vị trí lắp đặt và chức năng thực tế.

Để xem tổng thể hệ thống 6 màu, dải D16–D50, cấp chịu nén và logic lựa chọn cho từng tuyến MEP điện, có thể tham khảo bài pillar Ống luồn dây điện PVC Conduit GS – hệ 6 màu cho MEP điện.

Khi dự án có nhiều hệ điện, nên quản lý vật tư theo hệ tuyến + màu ống + đường kính + loại phụ kiện thay vì chỉ nhận diện bằng màu.

VII. Checklist bóc BOQ Hộp chia 1 ngã PVC Conduit GS

• Xác định số điểm cuối tuyến cần sử dụng hộp.
• Xác định D16, D20, D25 hoặc D32.
• Xác định sử dụng loại thấp hay loại cao.
• Kiểm tra nắp hộp tương ứng.
• Đảm bảo vị trí vẫn có thể tiếp cận sau hoàn thiện.
• Kiểm tra không gian thao tác và bố trí dây/cáp.
• Đồng bộ với co, tê, khớp nối, kẹp và các hộp chia ngả khác.
• Đối chiếu bản vẽ MEP trước khi đặt hàng.

VIII. Câu hỏi thường gặp

Hộp chia 1 ngã PVC Conduit GS dùng để làm gì?

Sản phẩm thường được dùng tại điểm cuối của tuyến conduit hoặc vị trí cần tạo điểm tiếp cận để thao tác và kiểm tra dây/cáp.

Hộp chia 1 ngã GS có những kích thước nào?

Loại thấp hiện có D16, D20, D25; loại cao có D16, D20, D25 và D32.

Hộp chia 1 ngã có cần nắp không?

Có. Trang sản phẩm GS yêu cầu sử dụng cùng nắp hộp phù hợp để hoàn thiện điểm tiếp cận và bảo vệ khu vực bên trong hộp.

Có thể chôn kín Hộp chia 1 ngã sau khi kéo dây không?

Không nên chôn kín nếu vị trí đó được thiết kế làm điểm kiểm tra hoặc bảo trì. Cần bố trí sao cho hộp vẫn có khả năng tiếp cận sau hoàn thiện.

Hộp chia 1 ngã PVC Conduit có dùng cho đường ống nước không?

Không. Đây là phụ kiện thuộc hệ thống PVC Conduit chuyên dùng để luồn và bảo vệ dây/cáp điện.

IX. Tư vấn và báo giá Hộp chia 1 ngã PVC Conduit GS

Với nhóm hộp chia ngả, cần xác định đồng thời số hướng kết nối – đường kính – loại thấp/cao – nắp hộp – vị trí trên bản vẽ. Đây là những thông tin quan trọng để tránh đặt đúng tên sản phẩm nhưng sai cấu hình.

Cần cấu hình phụ kiện PVC Conduit GS cho BOQ dự án?
Gửi BOQ hoặc bản vẽ MEP để GS Pipe/T&S hỗ trợ kiểm tra Hộp chia 1 ngã và các loại hộp, co, tê, khớp nối, kẹp liên quan.

Hotline/Zalo kỹ thuật: 0918182587
