Khớp Nối Ren PVC Conduit GS D20 D25 D32

Khớp Nối Ren PVC Conduit GS D20 D25 D32 | GS Pipe

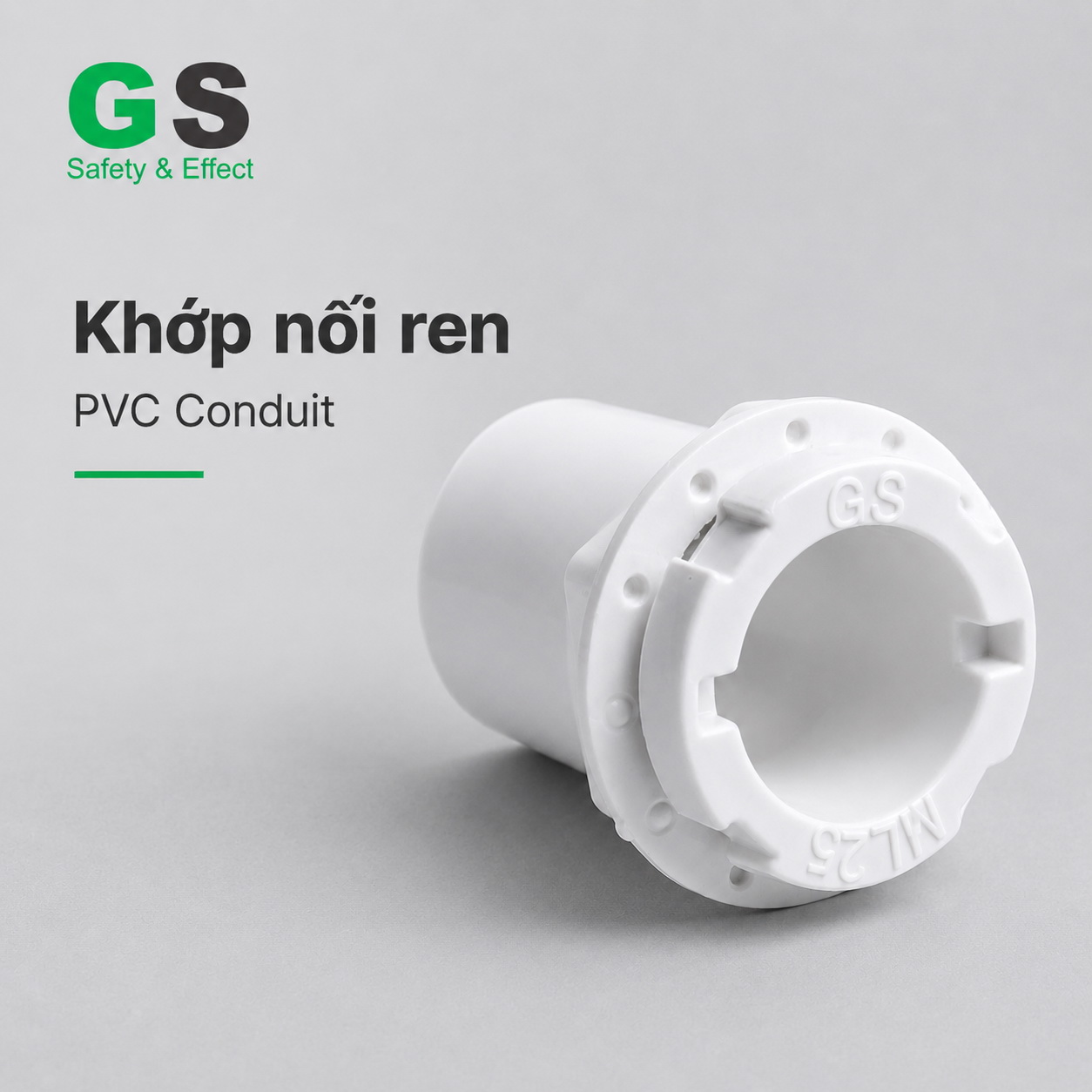

Khớp nối ren PVC Conduit GS là phụ kiện chuyển tiếp dùng tại các vị trí tuyến ống luồn dây điện PVC Conduit cần kết nối với hộp, tủ điện hoặc chi tiết có liên kết ren tương thích.

Sản phẩm có các quy cách D20, D25 và D32, được thiết kế để sử dụng đồng bộ với hệ ống và phụ kiện PVC Conduit GS trong các hệ thống MEP điện, điện nhẹ, điện động lực và các tuyến kỹ thuật phù hợp.

Lưu ý quan trọng: kiểu ren và cấu hình kết nối phía hộp hoặc thiết bị cần được kiểm tra trước khi đặt hàng. Không nên mặc định mọi đầu ren đều có cùng tiêu chuẩn chỉ vì cùng kết nối với một cỡ conduit.

I. Khớp nối ren PVC Conduit GS dùng để làm gì?

Trong một hệ thống PVC Conduit, không phải mọi vị trí đều chỉ nối ống với ống. Tại điểm cuối tuyến, conduit thường cần chuyển tiếp sang hộp điện, tủ điện hoặc một chi tiết có phương thức kết nối khác.

Khớp nối ren giúp xử lý điểm chuyển tiếp này theo cấu hình phù hợp, thay vì gia công trực tiếp trên thân ống.

Các ứng dụng điển hình gồm:

• Kết thúc tuyến PVC Conduit tại vị trí có kết nối ren phù hợp.
• Chuyển tiếp conduit vào hộp điện hoặc tủ điện.
• Kết nối tuyến luồn dây với chi tiết kỹ thuật có cấu hình tương thích.
• Tổ chức đầu tuyến gọn và rõ ràng hơn trong hệ MEP điện.
• Sử dụng cho các tuyến điện nhẹ, điện động lực và điều khiển theo bản vẽ thiết kế.

Nếu mục đích chỉ là nối thẳng hai đoạn ống cùng đường kính, nên sử dụng Khớp nối trơn PVC Conduit GS thay vì Khớp nối ren.

II. Quy cách Khớp nối ren PVC Conduit GS

Khi lập BOQ, cần chọn khớp nối ren tương ứng với đường kính conduit tại điểm kết nối. Ví dụ, tuyến sử dụng ống D25 thì phụ kiện phía conduit cần được đối chiếu theo quy cách D25.

Không nên lựa chọn phụ kiện chỉ dựa trên hình dạng bên ngoài hoặc tên gọi “khớp ren”.

III. Khớp nối ren khác Khớp nối trơn như thế nào?

Phân biệt rõ hai phụ kiện này giúp kỹ sư và bộ phận mua hàng tránh nhầm giữa nối dài tuyến và chuyển tiếp đầu tuyến.

IV. Những thông tin cần kiểm tra trước khi chọn Khớp nối ren

Khớp nối ren cần được kiểm tra kỹ hơn khớp nối trơn vì ngoài kích thước conduit, phía còn lại còn phụ thuộc cấu hình kết nối thực tế.

• Đường kính conduit: D20, D25 hay D32.
• Loại hộp, tủ hoặc thiết bị cần kết nối.
• Kiểu kết nối tại phía thiết bị.
• Kích thước và cấu hình ren thực tế.
• Không gian lắp đặt và thao tác.
• Yêu cầu trên bản vẽ MEP.
• Approved material hoặc specification của dự án nếu có.

Không nên tự suy diễn chuẩn ren. Nếu BOQ chỉ ghi “khớp nối ren D25” nhưng không thể hiện thông tin phía thiết bị, nên kiểm tra lại bản vẽ hoặc mẫu kết nối trước khi đặt vật tư.

V. Sử dụng Khớp nối ren trong hệ PVC Conduit GS đồng bộ

Một tuyến conduit hoàn chỉnh có thể kết hợp nhiều loại phụ kiện khác nhau tùy chức năng:

• Ống PVC Conduit GS – tạo tuyến bảo vệ dây/cáp.
• Khớp nối trơn – nối hai đoạn ống cùng đường kính.
• Co nối có nắp – xử lý điểm đổi hướng.
• Tê nối có nắp – xử lý điểm phân nhánh.
• Kẹp ống – cố định tuyến tại vị trí phù hợp.
• Khớp nối ren – xử lý điểm chuyển tiếp có kết nối ren.
• Hộp chia ngả, đế âm và hộp âm tường – tùy cấu hình tuyến và bản vẽ.

Việc dùng phụ kiện đúng chức năng giúp BOQ rõ hơn, hạn chế xử lý phát sinh tại công trường và thuận tiện khi kiểm tra vật tư.

VI. Khớp nối ren có dùng với hệ PVC Conduit GS 6 màu không?

Khớp nối ren được lựa chọn chủ yếu theo đường kính conduit và cấu hình điểm kết nối. Trong khi đó, màu của ống PVC Conduit GS có vai trò hỗ trợ nhận diện các nhóm tuyến điện theo quy ước dự án.

Do đó, khi một dự án sử dụng nhiều màu conduit, không nên chọn Khớp nối ren chỉ dựa vào màu tuyến. Cần xác định đồng thời:

• Hệ tuyến điện.
• Màu ống theo quy ước.
• Đường kính conduit.
• Cấp chịu nén của ống.
• Kiểu kết nối tại đầu tuyến.

Để xem tổng thể logic 6 màu, dải D16–D50 và cách tổ chức hệ PVC Conduit GS cho MEP điện, có thể tham khảo bài pillar Ống luồn dây điện PVC Conduit GS – hệ 6 màu cho MEP điện.

VII. Checklist bóc BOQ Khớp nối ren PVC Conduit GS

• Xác định số điểm cuối hoặc điểm chuyển tiếp cần kết nối ren.
• Tách rõ quy cách D20, D25 và D32.
• Xác định thiết bị, hộp hoặc tủ phía sau điểm nối.
• Kiểm tra kiểu ren và kích thước kết nối phía thiết bị.
• Không dùng Khớp nối ren thay cho Khớp nối trơn trên đoạn tuyến thẳng.
• Đồng bộ co, tê, kẹp và các hộp chia ngả liên quan.
• Đối chiếu BOQ với bản vẽ MEP trước khi đặt hàng.

VIII. Câu hỏi thường gặp

Khớp nối ren PVC Conduit GS dùng để làm gì?

Sản phẩm dùng làm phụ kiện chuyển tiếp tại vị trí PVC Conduit cần kết nối với hộp, tủ hoặc chi tiết có liên kết ren tương thích.

Khớp nối ren PVC Conduit GS có những kích thước nào?

Theo danh mục hiện tại, sản phẩm có D20, D25 và D32.

Khớp nối ren có dùng để nối hai đoạn ống PVC Conduit không?

Nếu mục đích chỉ là nối hai đoạn conduit cùng đường kính trên tuyến thẳng, Khớp nối trơn là phụ kiện phù hợp hơn. Khớp nối ren được dùng cho điểm chuyển tiếp có liên kết ren.

Ren của sản phẩm là BSP hay NPT?

Tài liệu đang công bố trên trang sản phẩm chưa xác nhận chuẩn ren cụ thể. Cần kiểm tra catalogue/datasheet chính thức hoặc xác nhận cấu hình thực tế trước khi đưa thông tin này vào hồ sơ kỹ thuật.

Khớp nối ren PVC Conduit GS có dùng cho đường ống nước không?

Không. Đây là phụ kiện thuộc hệ PVC Conduit dùng để luồn và bảo vệ dây/cáp điện, không phải phụ kiện đường ống cấp thoát nước.

IX. Tư vấn và báo giá Khớp nối ren PVC Conduit GS

Với Khớp nối ren, ngoài đường kính conduit cần kiểm tra cả kiểu kết nối phía hộp, tủ hoặc thiết bị. Đây là thông tin quan trọng để hạn chế đặt đúng cỡ ống nhưng sai cấu hình đầu nối.
