Tê Nối Có Nắp PVC Conduit GS D20

Tê Nối Có Nắp PVC Conduit GS D20 | Phụ Kiện GS

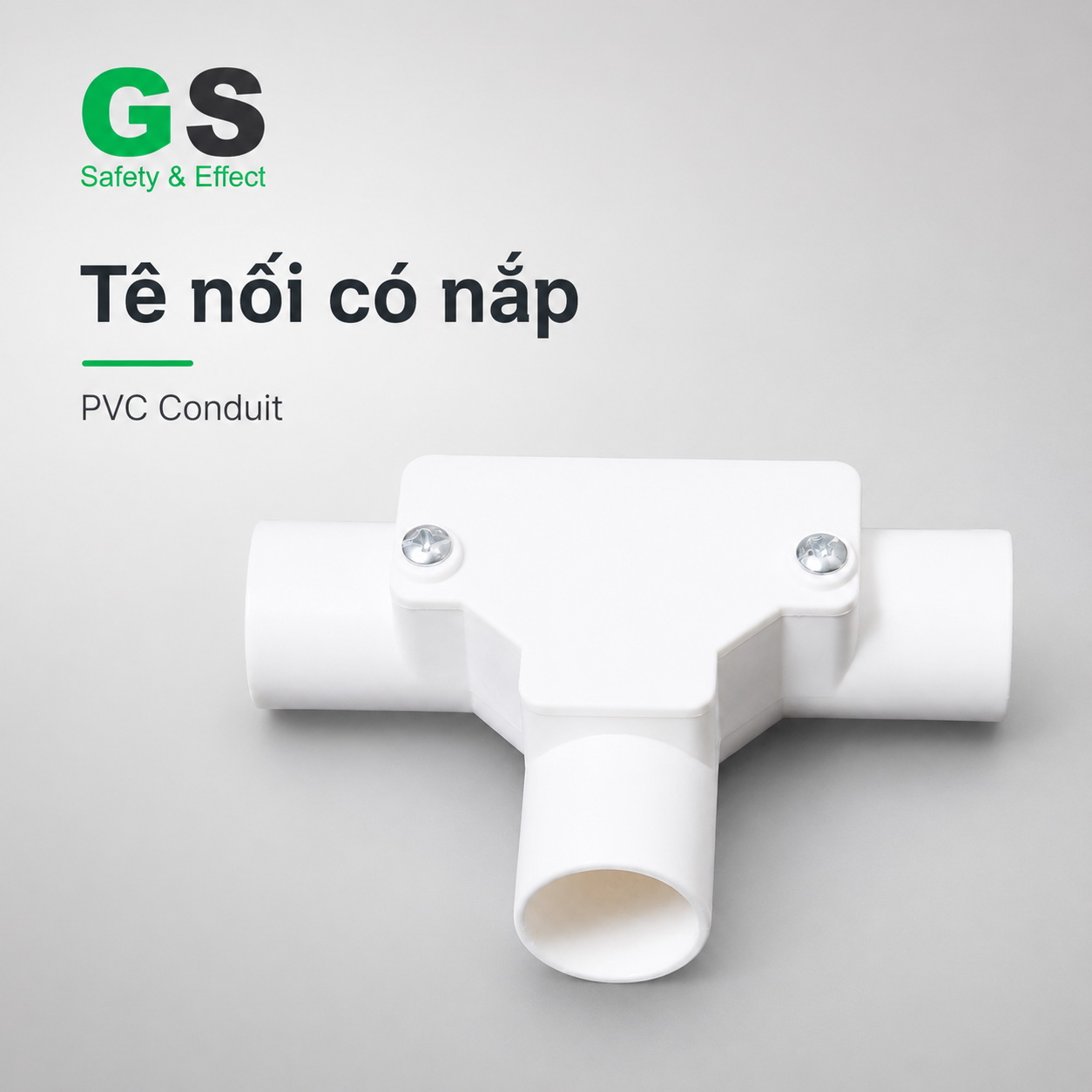

Tê nối có nắp PVC Conduit GS D20 là phụ kiện dùng để phân nhánh tuyến ống luồn dây điện thành ba hướng tại các vị trí cần chia tuyến trong hệ thống MEP điện. Thiết kế có nắp tạo điểm tiếp cận ngay tại vị trí phân nhánh, hỗ trợ quá trình luồn dây, kéo cáp, kiểm tra và xử lý tuyến khi cần.

Sản phẩm được sử dụng đồng bộ với hệ thống ống và phụ kiện PVC Conduit GS, phù hợp cho tòa nhà, trung tâm thương mại, nhà máy, tầng hầm, phòng kỹ thuật và các hệ thống điện có nhiều nhánh conduit.

Lưu ý: PVC Conduit là hệ thống luồn dây và bảo vệ dây/cáp điện. Tê nối có nắp PVC Conduit GS không phải phụ kiện cấp thoát nước.

I. Tê nối có nắp PVC Conduit GS dùng để làm gì?

Khi một tuyến conduit chính cần tách sang hai hướng khác nhau, việc sử dụng phụ kiện phân nhánh phù hợp giúp tuyến điện gọn hơn và dễ kiểm soát hơn so với phương án ghép nối tùy ý tại công trường.

Tê nối có nắp PVC Conduit GS thực hiện các chức năng chính:

• Phân nhánh một tuyến conduit thành ba hướng kết nối.
• Tạo điểm phân phối dây/cáp tại khu vực giao tuyến.
• Hỗ trợ luồn và kéo dây qua vị trí có nhiều hướng.
• Tạo điểm tiếp cận để kiểm tra dây dẫn khi cần.
• Giúp tổ chức tuyến MEP điện rõ ràng và dễ nhận biết hơn.
• Kết nối đồng bộ với ống và phụ kiện PVC Conduit GS cùng quy cách.

Nếu tuyến chỉ cần đổi hướng mà không chia nhánh, nên sử dụng Co nối có nắp PVC Conduit GS thay vì dùng tê nối.

II. Quy cách Tê nối có nắp PVC Conduit GS

Theo catalogue đang được thể hiện trên trang sản phẩm GS, Tê nối có nắp hiện có quy cách D20. Nếu hồ sơ dự án yêu cầu kích thước khác, cần xác nhận lại catalogue hoặc khả năng cung cấp trước khi đưa vào BOQ.

III. Khi nào nên sử dụng Tê nối có nắp?

Tê nối có nắp phù hợp tại các vị trí mà một tuyến conduit chính cần phân phối dây hoặc chuyển sang hai nhánh khác nhau.

Một số tình huống thường gặp:

• Tuyến conduit hành lang cần chia nhánh vào từng khu vực.
• Tuyến điện nhẹ cần phân phối sang nhiều phòng hoặc thiết bị.
• Tuyến điều khiển, BMS, Data/Telecom hoặc Security/CCTV có điểm chia nhánh.
• Tuyến đi nổi tại tầng hầm hoặc phòng kỹ thuật cần điểm tiếp cận dây.
• Khu vực cần tổ chức nhiều tuyến conduit nhưng vẫn duy trì khả năng kiểm tra.

Đối với các đoạn tuyến thẳng, có thể sử dụng Khớp nối trơn PVC Conduit GS. Với các tuyến đi nổi cần cố định lên kết cấu, nên kết hợp Kẹp ống PVC Conduit GS theo đường kính và phương án thi công.

IV. Vì sao thiết kế có nắp quan trọng tại điểm phân nhánh?

Điểm phân nhánh thường là vị trí có nhiều dây và nhiều hướng kéo hơn đoạn tuyến thẳng. Nếu khả năng tiếp cận không được tính ngay từ đầu, quá trình kéo dây, kiểm tra hoặc xử lý tuyến sau này có thể khó khăn hơn.

Phần nắp của tê nối tạo một điểm thao tác tại chính vị trí chia tuyến, hỗ trợ:

• Quan sát và kiểm tra tình trạng dây/cáp tại điểm phân nhánh.
• Hỗ trợ thao tác dây trong quá trình thi công.
• Giảm việc phải tháo rời nhiều đoạn conduit khi cần tiếp cận.
• Giúp xác định rõ điểm phân nhánh khi kiểm tra hệ thống.

Tuy nhiên, vị trí bố trí tê nối vẫn cần được thiết kế sao cho phần nắp có đủ không gian để mở và thao tác. Không nên đặt điểm tiếp cận tại vị trí bị che kín hoàn toàn sau khi hoàn thiện công trình.

V. Sử dụng đồng bộ với hệ PVC Conduit GS

Tê nối có nắp chỉ là một thành phần của hệ thống. Khi bóc BOQ cho tuyến luồn dây điện, nên kiểm tra đồng thời:

• Ống PVC Conduit GS theo đường kính, màu và cấp chịu nén yêu cầu.
• Khớp nối trơn cho các đoạn nối thẳng.
• Co nối có nắp tại điểm đổi hướng.
• Tê nối có nắp tại điểm chia tuyến.
• Kẹp ống tại các tuyến cần cố định.
• Khớp nối ren, hộp chia ngả và các phụ kiện kết nối theo bản vẽ.

Việc lập BOQ theo cả hệ thống giúp hạn chế tình trạng công trường đã có đủ ống nhưng thiếu phụ kiện tại các điểm đổi hướng, phân nhánh hoặc đấu nối.

VI. Tê nối D20 có thể dùng với hệ PVC Conduit GS 6 màu không?

Hệ PVC Conduit GS sử dụng nhiều màu ống để hỗ trợ nhận diện chức năng tuyến điện. Trong danh mục hiện tại, các màu chức năng như xanh dương, xanh lá, cam, vàng và đỏ tập trung ở cấp chịu nén 750N và các cỡ D20, D25, D32; trong khi ống trắng có phạm vi quy cách rộng hơn.

Với Tê nối có nắp D20, việc lựa chọn trước hết phải đảm bảo đúng kích thước tuyến D20. Màu ống đóng vai trò hỗ trợ nhận diện hệ thống, nhưng không thay thế các yêu cầu về đường kính, cấp chịu nén, vị trí lắp đặt và hồ sơ thiết kế.

Để xem đầy đủ logic lựa chọn 6 màu, D16–D50 và ba cấp chịu nén, kỹ sư và nhà thầu có thể tham khảo bài pillar Ống luồn dây điện PVC Conduit GS – hệ 6 màu cho MEP điện. Trang pillar hiện tổng hợp hệ 6 màu, dải D16–D50 và các cấp chịu nén 320N, 750N, 1250N.

VII. Checklist khi bóc BOQ Tê nối có nắp

• Xác nhận tuyến tại điểm phân nhánh sử dụng D20.
• Kiểm tra chính xác số điểm chia ba hướng trên bản vẽ.
• Kiểm tra không gian mở nắp sau khi lắp đặt.
• Đối chiếu số lượng và tiết diện dây/cáp trong từng nhánh.
• Kiểm tra phương án cố định conduit trước và sau điểm chia.
• Đồng bộ khớp nối, co, kẹp và hộp chia ngả liên quan.
• Kiểm tra màu ống, cấp chịu nén và quy ước nhận diện của dự án.

VIII. Câu hỏi thường gặp

Tê nối có nắp PVC Conduit GS dùng để làm gì?

Sản phẩm dùng để chia tuyến ống luồn dây điện thành ba hướng và tạo điểm tiếp cận tại vị trí phân nhánh để hỗ trợ luồn, kéo và kiểm tra dây/cáp.

Tê nối có nắp GS hiện có kích thước nào?

Theo catalogue đang được thể hiện trên trang sản phẩm, quy cách hiện tại là D20, mã CTPTT19002.

Tê nối có nắp khác Co nối có nắp như thế nào?

Co nối có nắp chủ yếu dùng tại điểm đổi hướng tuyến. Tê nối có nắp dùng tại vị trí cần phân nhánh thành ba hướng. Việc chọn loại nào phụ thuộc vào sơ đồ tuyến conduit trên bản vẽ.

Có thể dùng Tê nối PVC Conduit GS cho ống nước không?

Không. Đây là phụ kiện thuộc hệ PVC Conduit dùng để luồn dây và bảo vệ cáp điện, không phải phụ kiện đường ống cấp thoát nước.

IX. Tư vấn và báo giá Tê nối có nắp PVC Conduit GS

Với dự án MEP điện, nên kiểm tra vật tư theo cả hệ thống gồm ống – khớp nối – co – tê – kẹp – hộp chia ngả thay vì đặt từng phụ kiện riêng lẻ.

Cần cấu hình PVC Conduit GS cho BOQ dự án?
Gửi BOQ hoặc bản vẽ MEP để GS Pipe/T&S hỗ trợ kiểm tra quy cách, điểm phân nhánh và danh mục phụ kiện phù hợp.

Hotline/Zalo kỹ thuật: 0918182587
