Hộp Chia 4 Ngã PVC Conduit GS D16 D20 D25 D32

Hộp Chia 4 Ngã PVC Conduit GS D16 D20 D25 D32

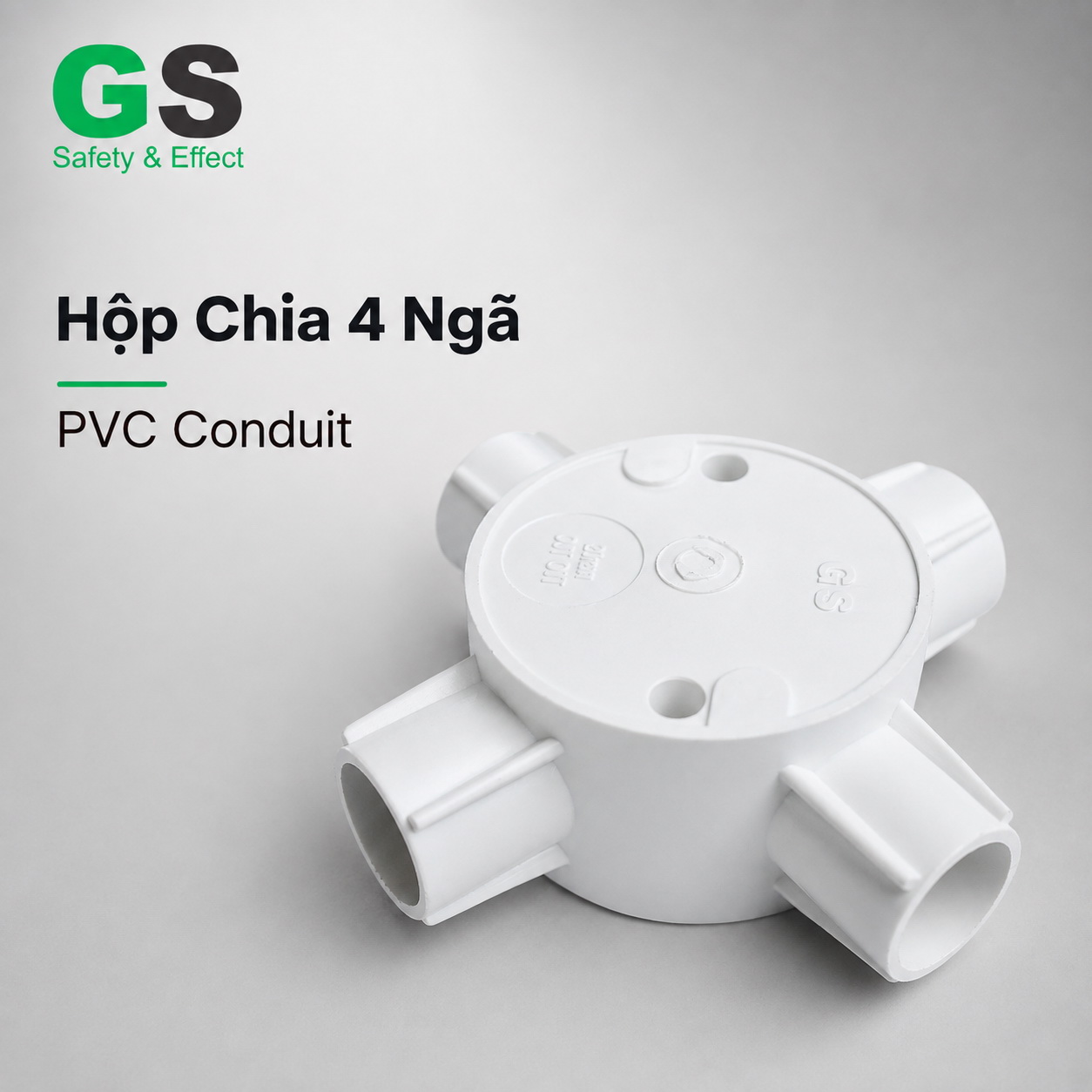

Hộp chia 4 ngã PVC Conduit GS là phụ kiện dùng tại các vị trí cần phân phối hoặc giao tuyến ống luồn dây điện theo bốn hướng. Bốn đầu kết nối bố trí quanh thân hộp giúp tổ chức nhiều nhánh conduit từ một điểm trung tâm, đồng thời tạo không gian tiếp cận để hỗ trợ kéo, kiểm tra và xử lý dây/cáp khi cần.

Sản phẩm được sử dụng đồng bộ với hệ ống và phụ kiện PVC Conduit GS cho hệ MEP điện trong tòa nhà, nhà máy, trung tâm thương mại, tầng hầm, phòng kỹ thuật và các công trình có nhiều tuyến điện giao nhau.

Quy cách hiện có: loại thấp D20, D25; loại cao D16, D20, D25, D32.

Lưu ý: Hộp chia 4 ngã PVC Conduit GS là phụ kiện của hệ luồn dây và bảo vệ dây/cáp điện, không phải phụ kiện của hệ thống cấp thoát nước.

I. Hộp chia 4 ngã PVC Conduit GS dùng để làm gì?

Trong hệ thống MEP điện, có những vị trí mà một tuyến chính cần phân phối dây/cáp sang nhiều khu vực khác nhau. Nếu các nhánh conduit đều tập trung tại một nút giao, việc sử dụng hộp phù hợp giúp bố trí đường ống rõ ràng hơn và duy trì khả năng tiếp cận dây tại chính điểm giao tuyến.

Hộp chia 4 ngã PVC Conduit GS được sử dụng cho các chức năng chính:

• Phân phối conduit theo bốn hướng từ một điểm trung tâm.
• Tạo điểm giao giữa nhiều tuyến ống luồn dây điện.
• Hỗ trợ kéo dây/cáp qua nút giao nhiều hướng.
• Tạo điểm tiếp cận để kiểm tra hoặc xử lý dây khi cần.
• Giúp tổ chức hệ MEP điện rõ ràng hơn tại khu vực nhiều tuyến.
• Kết nối đồng bộ với ống PVC Conduit GS theo đúng đường kính.

Nếu vị trí chỉ cần ba hướng kết nối, nên sử dụng Hộp chia 3 ngã PVC Conduit GS thay vì dùng Hộp chia 4 ngã không cần thiết.

II. Quy cách Hộp chia 4 ngã PVC Conduit GS

Theo thông tin hiện tại, đường kính ngoài thân hộp khoảng 65 mm, khoảng cách giữa hai lỗ bắt vít khoảng 51 mm. Chiều cao hộp thay đổi theo loại thấp/cao và từng quy cách.

Khi đưa kích thước vào shopdrawing hoặc hồ sơ trình duyệt, nên đối chiếu lại catalogue/datasheet chính thức theo đúng mã sản phẩm.

III. Hộp chia 4 ngã khác Hộp chia 3 ngã như thế nào?

Không nên sử dụng hộp có nhiều ngã hơn nhu cầu thực tế chỉ để “dự phòng”. Loại hộp nên được chọn theo đúng số hướng conduit thể hiện trên bản vẽ MEP.

IV. Khi nào Hộp chia 4 ngã đặc biệt hữu ích?

Hộp chia 4 ngã phù hợp nhất tại các nút giao mà dây/cáp cần được phân phối sang nhiều khu vực khác nhau từ một vị trí chung.

Một số tình huống thường gặp:

• Điểm giao của các tuyến conduit trong khu vực kỹ thuật.
• Tuyến hành lang cần phân phối sang nhiều hướng.
• Khu vực có nhiều nhánh điện nhẹ hoặc điều khiển giao nhau.
• Điểm phân phối dây trong tầng hầm hoặc nhà xưởng.
• Vị trí cần giữ một điểm tiếp cận chung cho nhiều nhánh conduit.

Tuy nhiên, số lượng dây đi qua hộp và khả năng thao tác bên trong vẫn phải được kiểm tra theo thiết kế. Không nên tăng số nhánh hoặc lượng dây chỉ vì hộp có bốn hướng kết nối.

V. Loại thấp hay loại cao: không chỉ nhìn vào đường kính

Việc chọn loại thấp hoặc cao cần xét đồng thời nhiều yếu tố:

• Đường kính conduit tại bốn hướng.
• Số lượng dây/cáp đi qua điểm giao.
• Không gian cần thiết để kéo và sắp xếp dây.
• Không gian lắp đặt thực tế trên tường, trần hoặc khu kỹ thuật.
• Yêu cầu tiếp cận sau khi công trình hoàn thiện.
• Bản vẽ và specification của dự án.

Loại cao có thêm không gian bên trong nhưng không có nghĩa luôn phải ưu tiên. Cấu hình phù hợp nhất là cấu hình đáp ứng đúng nhu cầu kỹ thuật của điểm giao tuyến.

VI. Phải giữ khả năng tiếp cận sau hoàn thiện

Một chức năng quan trọng của Hộp chia 4 ngã là tạo điểm kiểm tra tại nút giao nhiều tuyến. Vì vậy, vị trí hộp nên được bố trí sao cho có thể mở nắp và thao tác khi cần.

• Không che kín hộp bằng lớp hoàn thiện cố định.
• Giữ khoảng không đủ để mở nắp.
• Kiểm tra vị trí hộp trước khi đóng trần.
• Tránh để máng, thiết bị hoặc kết cấu khác cản trở việc tiếp cận.
• Sử dụng nắp hộp chia ngả phù hợp với cấu hình sản phẩm.

VII. Sử dụng đồng bộ trong hệ PVC Conduit GS

Hộp chia 4 ngã là một thành phần trong hệ phụ kiện conduit. Một tuyến hoàn chỉnh có thể cần kết hợp:

• Ống PVC Conduit GS – tạo tuyến bảo vệ dây/cáp.
• Khớp nối trơn – nối hai đoạn conduit cùng đường kính.
• Co nối có nắp – xử lý điểm đổi hướng.
• Tê nối có nắp – phân nhánh dạng tê.
• Kẹp ống – cố định tuyến.
• Hộp chia 1 ngã – điểm cuối tuyến.
• Hộp chia 2 ngã thẳng – điểm kiểm tra trung gian trên tuyến thẳng.
• Hộp chia 3 ngã – điểm phân phối ba hướng.
• Hộp chia 4 ngã – điểm giao và phân phối conduit theo bốn hướng.

VIII. Hộp chia 4 ngã có dùng với hệ PVC Conduit GS 6 màu không?

Có thể sử dụng theo đúng đường kính và cấu hình tuyến. Màu ống trong hệ PVC Conduit GS hỗ trợ nhận diện các nhóm tuyến điện, trong khi hộp chia cần được chọn theo số hướng, đường kính, lượng dây/cáp, không gian và yêu cầu tiếp cận.

Để xem tổng thể hệ thống 6 màu, dải D16–D50, cấp chịu nén và logic lựa chọn PVC Conduit GS cho từng nhóm MEP điện, có thể tham khảo bài pillar Ống luồn dây điện PVC Conduit GS – hệ 6 màu cho MEP điện.

IX. Checklist bóc BOQ Hộp chia 4 ngã PVC Conduit GS

• Xác định đúng các điểm giao cần bốn hướng conduit.
• Xác định D16, D20, D25 hoặc D32 theo loại hộp.
• Chọn loại thấp hoặc loại cao.
• Kiểm tra số lượng và kích thước dây/cáp đi qua hộp.
• Đối chiếu hướng của bốn nhánh trên bản vẽ.
• Kiểm tra không gian mở nắp và thao tác.
• Kiểm tra nắp hộp tương ứng.
• Đồng bộ với ống, co, tê, khớp nối và kẹp.

X. Câu hỏi thường gặp

Hộp chia 4 ngã PVC Conduit GS dùng để làm gì?

Sản phẩm dùng tại điểm cần phân phối hoặc giao tuyến conduit theo bốn hướng, đồng thời tạo điểm tiếp cận để hỗ trợ kéo và kiểm tra dây/cáp.

Hộp chia 4 ngã GS có những quy cách nào?

Loại thấp hiện có D20, D25; loại cao có D16, D20, D25 và D32.

Hộp chia 4 ngã khác Hộp chia 3 ngã ở đâu?

Khác biệt chính là số hướng kết nối. Hộp chia 3 ngã phục vụ nút giao ba hướng; Hộp chia 4 ngã dùng tại nút giao cần bốn hướng conduit.

Khi nào nên chọn loại cao?

Loại cao có thân hộp cao hơn, tạo thêm không gian bên trong. Việc lựa chọn cần dựa vào đường kính conduit, lượng dây/cáp, không gian lắp đặt và yêu cầu thao tác thực tế.

Có được che kín Hộp chia 4 ngã sau hoàn thiện không?

Không nên nếu hộp được thiết kế làm điểm tiếp cận hoặc kiểm tra dây. Cần bố trí để nắp hộp vẫn có thể mở khi bảo trì.

Hộp chia 4 ngã PVC Conduit có dùng cho đường ống nước không?

Không. Đây là phụ kiện chuyên dùng cho hệ PVC Conduit luồn và bảo vệ dây/cáp điện.

XI. Tư vấn và báo giá Hộp chia 4 ngã PVC Conduit GS

Với nút giao bốn hướng, nên kiểm tra đầy đủ số hướng – đường kính – loại thấp/cao – lượng dây/cáp – nắp hộp – khả năng tiếp cận trước khi đưa vào BOQ.
