Thương hiệu: GS
Tình trạng: Còn hàng

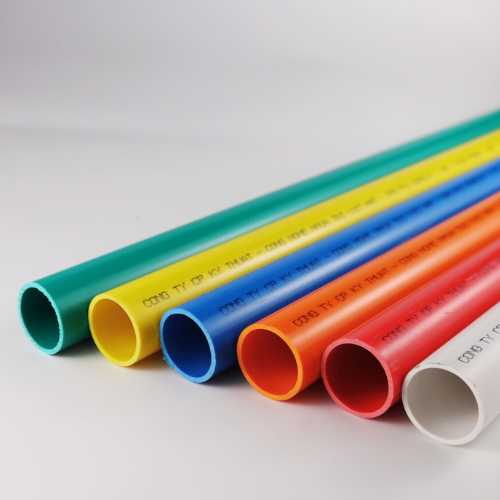

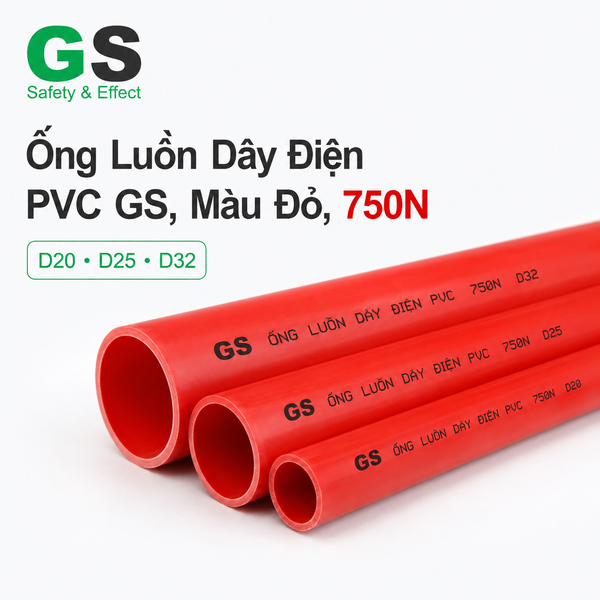

Ống luồn dây điện PVC GS màu đỏ 750N dùng để nhận diện các tuyến tín hiệu, giám sát và điều khiển của hệ thống báo cháy và điều khiển PCCC. Sản phẩm có ba cỡ D20, D25, D32, chiều dài 2,92 m/cây. Với tuyến yêu cầu cấp chịu nén 1250N, cần sử dụng ống trắng 1250N kèm nhãn nhận diện thay vì hạ cấp nén để lấy màu đỏ.
Chính sách đổi trả linh hoạt
Chính sách vận chuyển tối ưu
Bảo hành sản phẩm lâu dài
Hotline 0938356057 hỗ trợ 24/7
Ống luồn dây điện PVC GS màu đỏ dùng cho các tuyến tín hiệu, giám sát và điều khiển của hệ thống báo cháy như đầu báo khói, đầu báo nhiệt, MCP, còi, beacon và module PCCC. Sản phẩm chỉ có cấp chịu nén 750N với ba cỡ D20, D25 và D32. Nếu tuyến yêu cầu 1250N, cần dùng ống trắng 1250N kèm nhãn nhận diện.
Trong hồ sơ MEP, một trong những lỗi thường gặp là chọn màu ống theo tên của hệ thống nhưng không phân biệt chức năng thực tế của tuyến cáp. Với hệ PCCC, nhiều người mặc định mọi thiết bị liên quan đến cháy đều phải đi trong ống màu đỏ. Cách hiểu này có thể dẫn đến nhầm lẫn giữa tuyến tín hiệu báo cháy và tuyến cấp nguồn cho phụ tải thiết yếu, đồng thời gây khó khăn khi lập BOQ, đặt hàng và kiểm tra ngoài hiện trường.
Ống luồn dây điện PVC GS màu đỏ được sử dụng để nhận diện các tuyến mang tín hiệu, giám sát và điều khiển thuộc hệ thống báo cháy và điều khiển PCCC. Tuy nhiên, màu sắc chỉ phục vụ quản lý và nhận diện. Cấp chịu nén, đường kính ống và phương án lắp đặt vẫn phải được lựa chọn theo yêu cầu cơ học của từng vị trí. Trang sản phẩm này cung cấp đầy đủ phạm vi quy cách, mã hàng và nguyên tắc lựa chọn để kỹ sư thiết kế, nhà thầu M&E và bộ phận mua hàng đặt đúng vật tư ngay từ đầu.
Ống luồn dây điện PVC GS màu đỏ được sử dụng cho các tuyến thuộc Fire Alarm & Fire Protection Control System, tức hệ thống báo cháy và các mạch giám sát, điều khiển thiết bị PCCC.
Các ứng dụng điển hình gồm:
Điểm chung của các tuyến trên là mang tín hiệu, dữ liệu giám sát hoặc lệnh điều khiển. Việc sử dụng ống màu đỏ giúp đội thi công, tư vấn giám sát và bộ phận vận hành nhận biết nhanh nhóm tuyến báo cháy, đặc biệt tại các khu vực có nhiều hệ thống điện nhẹ đi song song.
Nguyên tắc cần ghi rõ trong bản vẽ và bảng vật tư là:
Cặp ứng dụng dễ nhầm nhất là:
Để xem phân tích chi tiết hơn, có thể tham khảo bài ống luồn dây điện cho hệ báo cháy nên dùng màu đỏ hay màu cam. Màu sắc trong trường hợp này là quy ước nhận diện của hồ sơ MEP; không nên diễn giải rằng IEC 61386 hoặc QCVN 16 quy định màu cho từng hệ thống.
Ống PVC Conduit GS màu đỏ hiện được cung cấp ở cấp chịu nén 750N, gồm ba đường kính D20, D25 và D32. Chiều dài tiêu chuẩn của mỗi cây là 2,92 m. Ký hiệu màu trong mã hàng là R = Red.
| Mã hàng | Quy cách | Đường kính ngoài | Độ dày thành ống | Đường kính trong | Chiều dài |
|---|---|---|---|---|---|
| CROCLTM002 | D20 | 20 mm | 1,40 mm | 17,20 mm | 2,92 m/cây |
| CROCLTM004 | D25 | 25 mm | 1,55 mm | 21,90 mm | 2,92 m/cây |
| CROCLTM006 | D32 | 32 mm | 1,90 mm | 28,20 mm | 2,92 m/cây |
Tiêu chuẩn và quy chuẩn tham chiếu:
Khi lập hồ sơ vật tư, nên đối chiếu quy cách với catalogue mới nhất và tài liệu tại trang tiêu chuẩn PVC Conduit GS. Các thông số chưa thể hiện trên trang này cần được tham khảo, đối chiếu theo catalogue chính thức trước khi đưa vào hồ sơ trình duyệt.
Để tránh sai BOQ và sai đơn đặt hàng, cần ghi rõ rằng ống luồn dây điện PVC GS màu đỏ chỉ có:
Không có ống màu đỏ ở các phạm vi sau:
Đây là thông tin cần kiểm tra ngay từ giai đoạn thiết kế và bóc tách vật tư. Nếu bản vẽ yêu cầu màu đỏ nhưng đồng thời chỉ định cấp chịu nén hoặc đường kính ngoài phạm vi trên, tư vấn và nhà thầu cần thống nhất lại phương án nhận diện trước khi phát hành đơn hàng.
Trong nhà xưởng, tầng hầm hoặc các vị trí âm sàn có yêu cầu cơ học cao, tuyến tín hiệu báo cháy có thể được thiết kế với cấp chịu nén 1250N. Do ống 1250N hiện chỉ có màu trắng, phương án đúng là:
Không nên hạ cấp chịu nén từ 1250N xuống 750N chỉ để lấy màu đỏ. Cấp chịu nén là yêu cầu kỹ thuật của vị trí lắp đặt; màu sắc là công cụ nhận diện. Khi hai yêu cầu không thể đồng thời đáp ứng bằng một mã hàng, phải ưu tiên cấp chịu nén và xử lý nhận diện bằng nhãn.
Toàn bộ phụ kiện PVC Conduit GS hiện sử dụng một màu trắng, gồm co, măng sông, đầu nối hộp, hộp nối và kẹp đỡ. Vì vậy, dấu hiệu nhận diện bằng màu đỏ sẽ không liên tục tại các điểm chuyển hướng hoặc hộp nối.
Đối với công trình có yêu cầu quản lý tuyến chặt chẽ, nên dán nhãn tại hộp nối, đầu tuyến, điểm chuyển khu vực và các vị trí kiểm tra chính. Có thể kết hợp với bảng quy ước màu ống luồn dây điện trong hồ sơ MEP để thống nhất giữa bản vẽ, thi công và vận hành.
Khi màu đỏ được quy định thống nhất cho tuyến tín hiệu báo cháy, đội thi công có thể phân biệt nhanh với các tuyến dữ liệu, điện lực thông thường hoặc nguồn khẩn cấp. Điều này đặc biệt hữu ích tại hành lang kỹ thuật, trần MEP, phòng điện và các khu vực tập trung nhiều loại ống.
Việc nhận diện trực quan còn hỗ trợ kiểm tra tuyến trước khi kéo cáp, hạn chế đưa nhầm dây vào hệ thống không đúng chức năng và giúp tư vấn giám sát đối chiếu hiện trường với bản vẽ dễ hơn.
Trong quá trình nghiệm thu, màu ống giúp khoanh vùng nhanh nhóm tuyến cần kiểm tra. Sau khi công trình đi vào sử dụng, đội vận hành có thể xác định tuyến báo cháy thuận tiện hơn khi bảo trì, sửa chữa hoặc mở rộng hệ thống.
Tuy nhiên, màu ống không thay thế cho nhãn, sơ đồ hoàn công và mã tuyến. Đặc biệt tại hộp nối sử dụng phụ kiện trắng hoặc tại đoạn 1250N màu trắng, việc ghi nhãn vẫn cần được duy trì để tránh mất thông tin nhận diện.
Đối với kỹ sư thiết kế, việc chỉ định rõ màu, cấp chịu nén và cỡ ống giúp hồ sơ có tính triển khai cao hơn. Đối với nhà thầu M&E, thông tin rõ ràng giúp bóc tách đúng mã hàng và tránh thay đổi vật tư khi thi công. Đối với bộ phận mua hàng, bảng quy cách cụ thể giúp hạn chế đặt nhầm 320N, 750N hoặc 1250N.
Trang tổng quan PVC Conduit GS cung cấp thêm thông tin về hệ sản phẩm và các nhóm màu khác. Khi cần xây dựng dự toán, bộ phận mua hàng có thể tham khảo trang báo giá PVC Conduit GS hoặc gửi BOQ để được kiểm tra mã hàng.

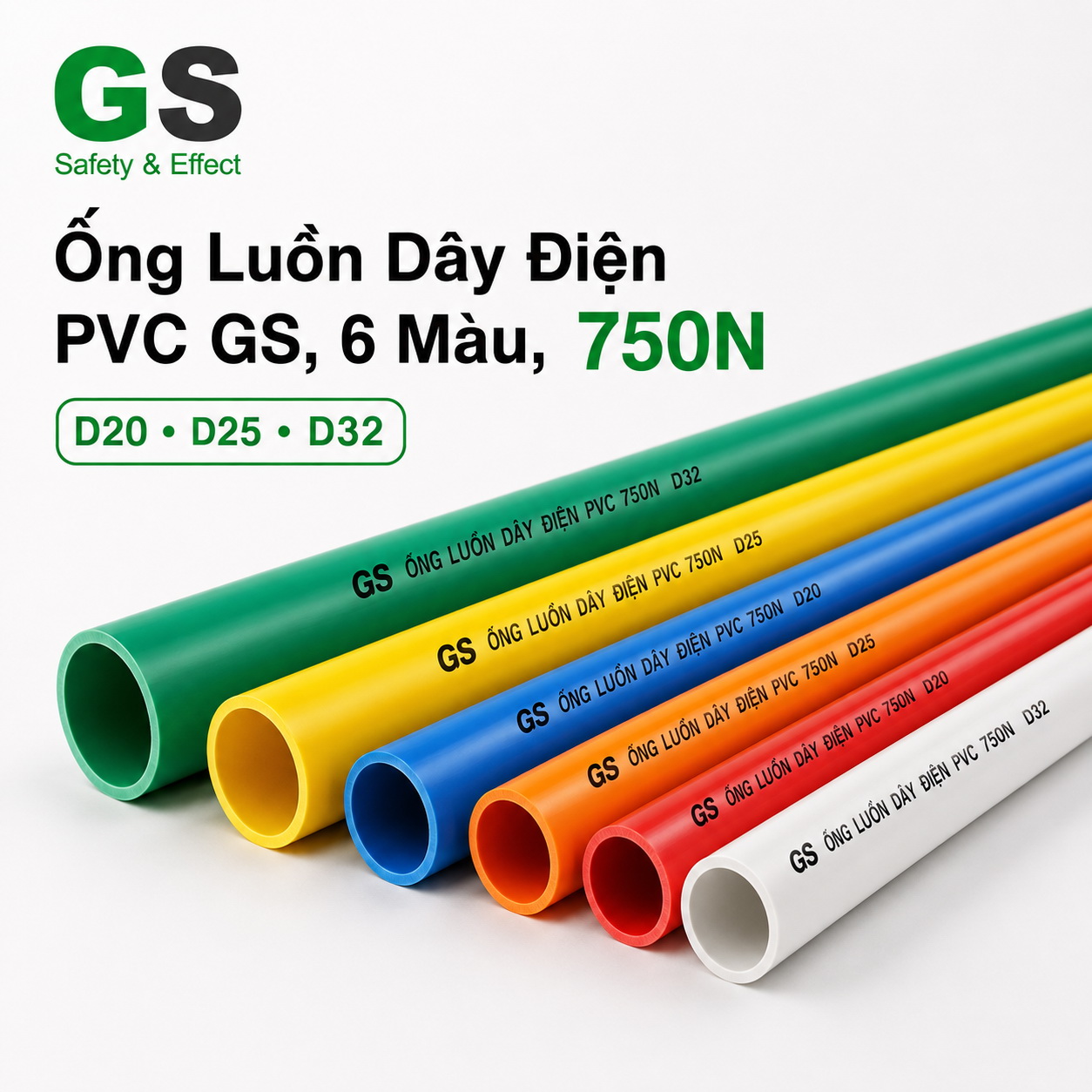

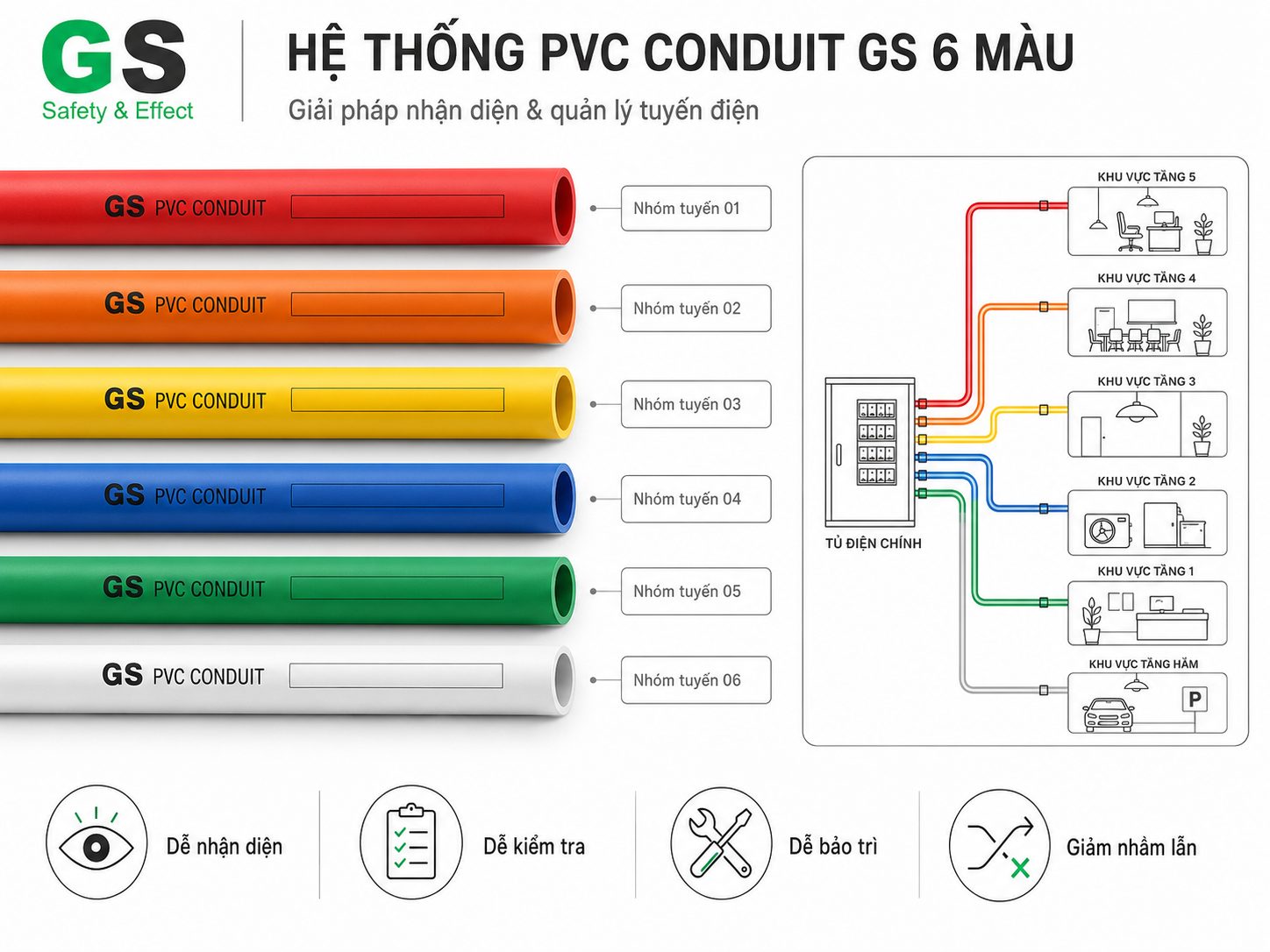

Với các dự án có nhiều hệ điện nhẹ và điện động lực, việc xây dựng bảng phân màu ngay từ đầu giúp giảm phụ thuộc vào trí nhớ của đội thi công. Màu đỏ được dành cho Fire Alarm & Fire Protection Control System, trong khi các màu khác được phân bổ cho từng nhóm tuyến theo quy ước của dự án.
Giải pháp này phù hợp cho các hồ sơ điện nhẹ và điện động lực, đặc biệt khi chủ đầu tư yêu cầu tính nhất quán giữa bản vẽ thiết kế, bản vẽ shop drawing và hiện trường.
| Loại công trình | Ứng dụng tuyến | Cấu hình đề xuất | Lưu ý |
|---|---|---|---|
| Tòa nhà văn phòng | Đầu báo, MCP, còi, beacon, module | Ống đỏ 750N, D20/D25/D32 theo số lượng cáp | Ghi rõ màu và mã hệ thống trên shop drawing |
| Chung cư và khách sạn | Loop tín hiệu báo cháy và điều khiển tầng | Ống đỏ 750N trong phạm vi quy cách hiện có | Phân biệt với nguồn đèn Exit và chiếu sáng khẩn cấp |
| Trung tâm thương mại | Tuyến báo cháy tại trần và khu kỹ thuật | Ống đỏ 750N D20–D32 | Bổ sung nhãn tại hộp nối và điểm giao tuyến |
| Nhà xưởng | Tuyến nổi hoặc khu vực phù hợp với 750N | Ống đỏ 750N | Kiểm tra yêu cầu cơ học của từng khu vực |
| Nhà xưởng hoặc tầng hầm âm sàn | Tuyến báo cháy yêu cầu 1250N | Ống trắng 1250N kèm nhãn Fire Alarm | Không hạ xuống 750N để giữ màu đỏ |
| Khu vực cần cỡ ngoài D20–D32 | Tuyến có số lượng cáp lớn hoặc yêu cầu riêng | Chọn cỡ và cấp nén phù hợp trong hệ PVC Conduit GS | Dùng nhãn nhận diện nếu không có màu đỏ |
Bảng trên mang tính định hướng lựa chọn. Đường kính cụ thể phải căn cứ số lượng cáp, kích thước cáp, tỷ lệ lấp đầy, bán kính chuyển hướng và yêu cầu trong hồ sơ thiết kế.
Hệ thống có thể sử dụng các phụ kiện PVC Conduit GS màu trắng như:
Khi lập BOQ, nên tách riêng số lượng ống và phụ kiện theo từng cỡ D20, D25, D32. Tại vị trí hộp nối, cần bổ sung nhãn hoặc ký hiệu màu để duy trì khả năng nhận diện tuyến. Đối với các dự án văn phòng, chung cư, khách sạn hoặc trung tâm thương mại, có thể tham khảo thêm nhóm giải pháp PVC Conduit cho tòa nhà và hệ thống MEP.
Ống màu đỏ dùng để nhận diện các tuyến tín hiệu, giám sát và điều khiển thuộc Fire Alarm & Fire Protection Control System, bao gồm đầu báo khói, đầu báo nhiệt, MCP, còi, đèn báo cháy, beacon và module giám sát hoặc điều khiển thiết bị PCCC.
Không nên phân loại theo tên hệ PCCC mà phải căn cứ chức năng của tuyến. Đèn Exit và chiếu sáng khẩn cấp là phụ tải sử dụng nguồn điện nên đi ống màu cam. Còi và đèn báo cháy thuộc tuyến tín hiệu hoặc điều khiển của hệ báo cháy nên đi ống màu đỏ.
Ống màu đỏ chỉ có cấp chịu nén 750N với ba cỡ D20, D25 và D32. Không có màu đỏ ở cấp 320N, 1250N hoặc các cỡ D16, D40 và D50.
Cách đúng là sử dụng ống trắng 1250N và bổ sung nhãn nhận diện Fire Alarm tại đầu tuyến, hộp nối và các vị trí cần kiểm tra. Không nên giảm cấp chịu nén xuống 750N chỉ để sử dụng màu đỏ.
Nên gửi mã hàng hoặc cỡ ống, số lượng cây, cấp chịu nén, danh mục phụ kiện, địa điểm giao hàng và thời gian dự kiến cần vật tư. Nếu mới có bản vẽ hoặc BOQ sơ bộ, đội ngũ GS Pipe/T&S có thể hỗ trợ rà soát phạm vi D20, D25, D32 và các tuyến cần chuyển sang ống trắng 1250N kèm nhãn.
Khi cần kiểm tra quy cách ống đỏ cho hệ báo cháy, xác định tuyến nào phải sử dụng 750N hoặc chuyển sang 1250N màu trắng, vui lòng gửi bản vẽ, BOQ hoặc danh sách cáp để được hỗ trợ. Đội ngũ GS Pipe/T&S sẽ đối chiếu mã hàng, cỡ ống và phụ kiện theo phạm vi cung cấp hiện hành.
