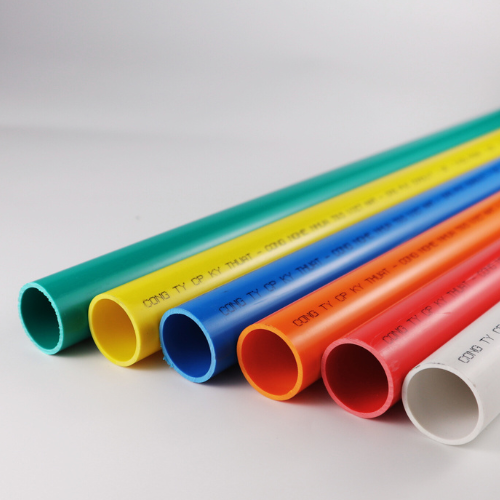

Ống luồn dây điện PVC GS màu vàng dùng cho các tuyến điều khiển và tự động hóa như BMS, PLC, cáp cảm biến và tín hiệu điều khiển thiết bị. Sản phẩm chỉ có cấp chịu nén 750N với ba cỡ D20, D25 và D32. Màu vàng không dùng cho tuyến dự phòng, điện thoại, internet hoặc mạng LAN.
Trong các công trình có hệ BMS, PLC và tự động hóa, một vấn đề phổ biến là màu ống được quy ước tùy ý tại công trường thay vì bám theo chức năng của từng tuyến cáp. Khi màu vàng bị dùng cho tuyến dự phòng, điện thoại hoặc internet, hệ thống nhận diện mất tính nhất quán, gây khó khăn cho kỹ sư tự động hóa, nhà thầu M&E và đội vận hành khi kiểm tra, sửa chữa hoặc mở rộng hệ thống.
Ống luồn dây điện PVC GS màu vàng được sử dụng để nhận diện các tuyến thuộc Automation & Control System – BMS/PLC, bao gồm cáp tín hiệu điều khiển, cảm biến, thiết bị đo, module vào/ra và các kết nối phục vụ giám sát, điều khiển tự động. Màu vàng không dành cho tuyến dự phòng và cũng không dành cho hệ điện thoại, internet, mạng LAN hoặc cáp quang. Nếu dự án cần một màu riêng cho tuyến dự phòng, yêu cầu đó phải được bổ sung rõ trong hồ sơ như một quy ước độc lập, không sử dụng lại màu đã được gán chức năng.
Ống luồn dây điện PVC GS màu vàng được sử dụng để nhận diện các tuyến cáp thuộc Automation & Control System. Đây là nhóm tuyến phục vụ thu thập tín hiệu, truyền lệnh điều khiển và kết nối giữa thiết bị hiện trường với bộ điều khiển trung tâm.
Các ứng dụng điển hình gồm:
Điểm chung của các tuyến trên là mang tín hiệu đo lường, trạng thái hoặc lệnh điều khiển. Việc sử dụng màu vàng giúp phân biệt nhóm tự động hóa với nguồn điện, điện động lực, mạng dữ liệu và các hệ điện nhẹ khác.
Điện thoại, internet, mạng LAN và cáp quang thuộc nhóm hạ tầng dữ liệu và viễn thông. Trong hệ quy ước màu đề xuất, các tuyến này sử dụng ống màu xanh dương, không sử dụng ống màu vàng.
Nếu màu vàng được dùng đồng thời cho BMS, PLC và mạng dữ liệu, đội thi công có thể kéo nhầm cáp, đấu nhầm hộp hoặc làm sai bản vẽ shop drawing. Trong quá trình vận hành, việc dò tuyến cũng trở nên phức tạp vì màu sắc không còn phản ánh đúng chức năng.
Một lỗi thường gặp tại công trường là lựa chọn một màu chưa dùng nhiều và tự quy ước thành tuyến dự phòng. Cách làm này không phù hợp khi màu đó đã được gán cho một hệ thống cụ thể trong hồ sơ MEP.
Nếu dự án thực sự cần nhận diện tuyến dự phòng, tư vấn thiết kế và nhà thầu cần:
Có thể tham khảo thêm bài sai lầm khi tự quy ước màu ống conduit tại công trường để nhận diện các rủi ro thường gặp khi màu sắc không được thống nhất từ hồ sơ thiết kế.

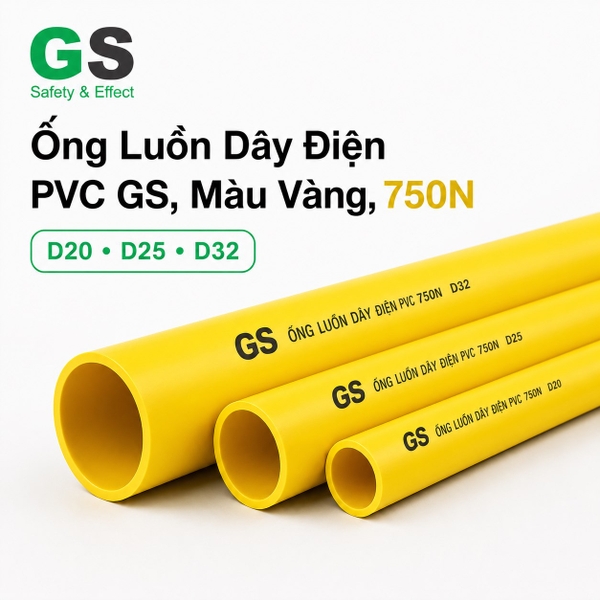

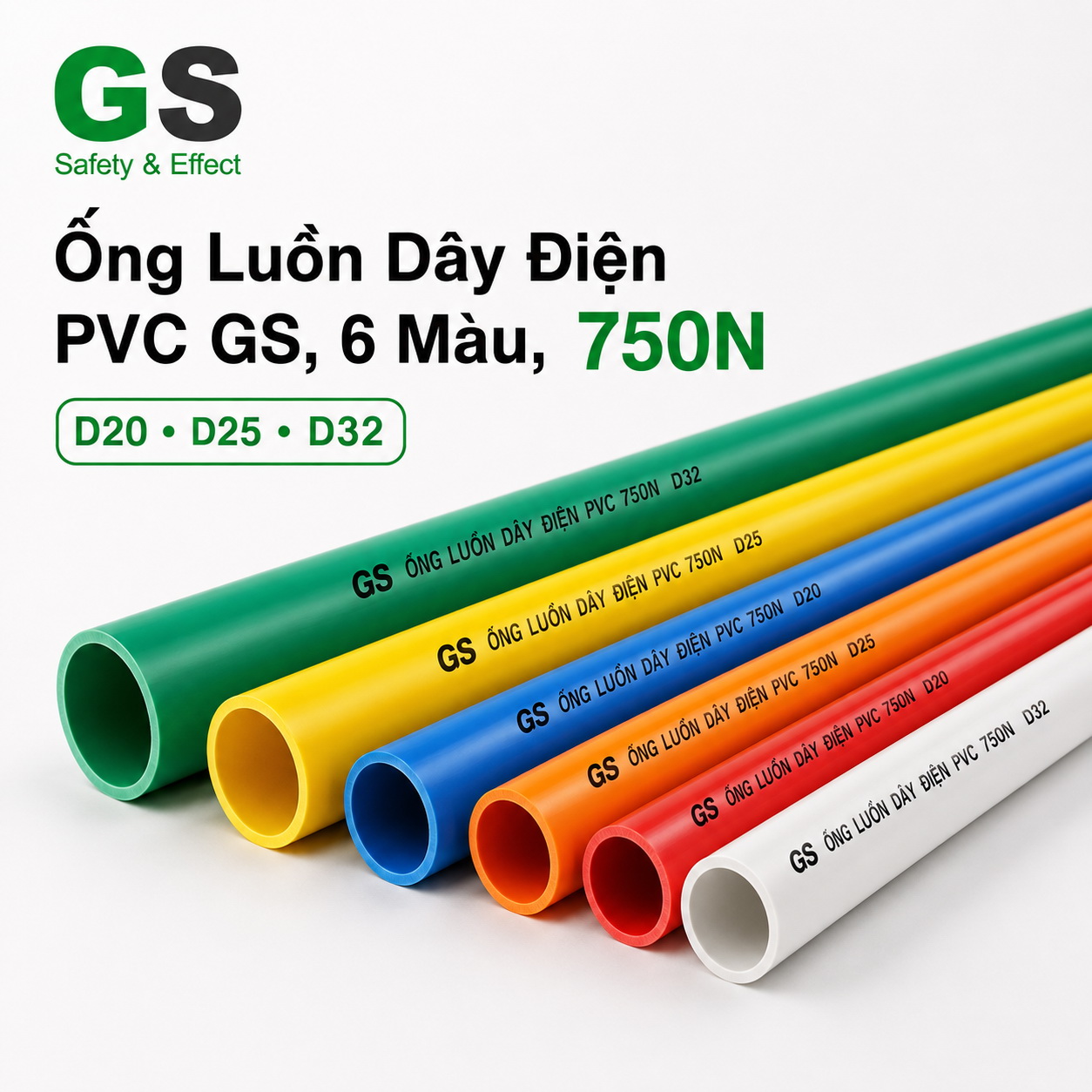

Ống PVC Conduit GS màu vàng hiện được cung cấp ở cấp chịu nén 750N, gồm ba cỡ D20, D25 và D32. Chiều dài tiêu chuẩn của mỗi cây là 2,92 m. Ký hiệu màu trong mã hàng là Y = Yellow.
| Mã hàng | Quy cách | Đường kính ngoài | Độ dày thành ống | Đường kính trong | Chiều dài |
|---|---|---|---|---|---|
| CYOCLTM002 | D20 | 20 mm | 1,40 mm | 17,20 mm | 2,92 m/cây |
| CYOCLTM004 | D25 | 25 mm | 1,55 mm | 21,90 mm | 2,92 m/cây |
| CYOCLTM006 | D32 | 32 mm | 1,90 mm | 28,20 mm | 2,92 m/cây |
Tiêu chuẩn và quy chuẩn tham chiếu:
Các tiêu chuẩn và quy chuẩn trên không quy định màu vàng dành cho BMS hoặc PLC. Màu sắc là quy ước nhận diện của hồ sơ MEP và cần được thống nhất giữa tư vấn, nhà thầu, bộ phận mua hàng và đơn vị vận hành.
Khi lập hồ sơ kỹ thuật hoặc đặt hàng, nên đối chiếu thêm tại trang tiêu chuẩn PVC Conduit GS và catalogue mới nhất. Các thông số chưa thể hiện trong nội dung này cần được tham khảo, đối chiếu theo tài liệu chính thức trước khi đưa vào hồ sơ trình duyệt.
Để tránh sai mã hàng và sai BOQ, cần xác định rõ ống PVC Conduit GS màu vàng chỉ có:
Không có ống màu vàng ở các phạm vi sau:
Thông tin này nên được kiểm tra ngay từ giai đoạn thiết kế và bóc tách vật tư. Nếu bản vẽ yêu cầu ống màu vàng nhưng đồng thời chỉ định cấp chịu nén hoặc đường kính ngoài phạm vi trên, kỹ sư cần xác định phương án thay thế trước khi phát hành đơn đặt hàng.
Tại nhà xưởng, tầng hầm hoặc khu vực âm sàn có yêu cầu cơ học cao, tuyến cáp điều khiển BMS hoặc PLC có thể được thiết kế với cấp chịu nén 1250N. Trong khi đó, cấp 1250N hiện chỉ có màu trắng.
Phương án đúng là:
Không nên hạ cấp chịu nén từ 1250N xuống 750N chỉ để sử dụng màu vàng. Cấp chịu nén phải được lựa chọn theo yêu cầu kỹ thuật của vị trí lắp đặt. Màu sắc là công cụ nhận diện và có thể được thay thế bằng nhãn khi mã hàng màu vàng không đáp ứng yêu cầu cơ học.
Toàn bộ phụ kiện PVC Conduit GS hiện được cung cấp với một màu trắng, gồm co, măng sông, đầu nối hộp, hộp nối và kẹp đỡ. Vì vậy, dấu hiệu nhận diện bằng màu vàng sẽ bị gián đoạn tại các điểm chuyển hướng và đấu nối.
Nhãn nhận diện nên được bố trí tại:
Có thể kết hợp với quy ước màu ống luồn dây điện trong hồ sơ MEP để duy trì sự thống nhất giữa bản vẽ, BOQ, thi công và vận hành.
Trong một tòa nhà hoặc nhà máy có BMS đầy đủ, các tuyến cáp điều khiển thường đi cùng khu vực với nguồn điện, mạng LAN, tín hiệu báo cháy và các hệ điện nhẹ khác. Nếu toàn bộ hệ thống sử dụng cùng một màu ống, đội thi công phải phụ thuộc hoàn toàn vào nhãn và bản vẽ để nhận diện.
Việc sử dụng màu vàng cho BMS và PLC giúp tách nhóm điều khiển khỏi:
Khả năng nhận diện trực quan giúp giảm nguy cơ kéo nhầm cáp, đấu nhầm module hoặc can thiệp nhầm vào tuyến điều khiển khi bảo trì.
Một hệ BMS có thể kết nối nhiều nhóm thiết bị như AHU, FCU, chiller, bơm, quạt, damper, cảm biến và tủ điện. Khi các tuyến điều khiển được nhận diện thống nhất bằng màu vàng, kỹ sư có thể kiểm tra đường đi của cáp thuận tiện hơn từ thiết bị hiện trường đến tủ điều khiển hoặc bộ điều khiển trung tâm.
Màu ống không thay thế địa chỉ thiết bị, mã cáp hoặc sơ đồ kết nối, nhưng đóng vai trò hỗ trợ quản lý hiện trường. Khi kết hợp với nhãn tuyến và hồ sơ hoàn công, hệ thống sẽ dễ bảo trì, mở rộng và xử lý sự cố hơn.
Đối với kỹ sư thiết kế, việc quy định rõ màu vàng, cấp chịu nén 750N và phạm vi D20–D32 giúp hồ sơ có tính triển khai cao hơn. Đối với nhà thầu M&E, thông tin rõ ràng giúp bóc tách đúng mã hàng và hạn chế thay đổi vật tư tại công trường.
Đối với bộ phận mua hàng, việc nắm rõ giới hạn quy cách giúp tránh đặt các mã không tồn tại như ống vàng 1250N, D40 hoặc D50. Trường hợp tuyến cần cỡ lớn hơn hoặc cấp chịu nén cao hơn, phương án ống trắng kèm nhãn nên được xác định trước khi đặt hàng.
Trang tổng quan PVC Conduit GS cung cấp thêm thông tin về các nhóm màu và cấp chịu nén khác. Khi cần kiểm tra dự toán hoặc mã hàng, có thể tham khảo trang báo giá PVC Conduit GS.
Trong quá trình nghiệm thu, màu vàng giúp khoanh vùng nhanh các tuyến thuộc BMS và PLC để đối chiếu với bản vẽ. Khi công trình đi vào vận hành, đội kỹ thuật có thể nhận diện nhóm cáp điều khiển thuận tiện hơn khi thay cảm biến, bổ sung thiết bị hoặc mở rộng hệ thống.
Giải pháp phân màu phù hợp với các hồ sơ điện nhẹ và điện động lực, đặc biệt tại công trình có nhiều hệ thống kỹ thuật cần được quản lý đồng thời.
| Loại công trình | Ứng dụng tuyến | Cấu hình đề xuất | Lưu ý |
|---|---|---|---|
| Tòa nhà văn phòng có BMS | Cảm biến, bộ điều khiển, AHU, FCU, quạt và damper | Ống vàng 750N, D20/D25/D32 theo số lượng cáp | Tách rõ với mạng LAN màu xanh dương |
| Khách sạn và trung tâm thương mại | BMS, điều khiển HVAC, giám sát thiết bị kỹ thuật | Ống vàng 750N trong phạm vi quy cách hiện có | Ghi mã tuyến tại hộp nối và điểm chuyển tầng |
| Bệnh viện hoặc công trình có BMS đầy đủ | Tín hiệu cảm biến, trạng thái thiết bị và điều khiển trung tâm | Ống vàng D20–D32 theo cấu hình cáp | Duy trì nhãn và hồ sơ hoàn công đồng bộ |
| Nhà máy công nghiệp | PLC, cảm biến, actuator và module vào/ra | Ống vàng 750N tại khu vực phù hợp | Kiểm tra yêu cầu cơ học của từng vị trí |
| Nhà xưởng có tuyến điều khiển âm sàn | Cáp PLC hoặc tín hiệu yêu cầu 1250N | Ống trắng 1250N kèm nhãn Control hoặc PLC | Không hạ cấp xuống 750N để lấy màu vàng |
| Tuyến cần cỡ ngoài D20–D32 | Số lượng cáp lớn hoặc yêu cầu riêng | Chọn cỡ và cấp nén phù hợp trong hệ PVC Conduit GS | Sử dụng nhãn nếu không có màu vàng |
Bảng trên mang tính định hướng. Đường kính thực tế phải căn cứ số lượng cáp, kích thước cáp, tỷ lệ lấp đầy, bán kính chuyển hướng, phương án kéo cáp và yêu cầu của hồ sơ thiết kế.
Hệ thống có thể sử dụng các phụ kiện PVC Conduit GS màu trắng như:
Khi lập BOQ, nên tách riêng số lượng ống và phụ kiện theo từng cỡ D20, D25 và D32. Đồng thời, cần bổ sung nhãn tại hộp nối, điểm đầu tuyến và các đoạn chuyển sang ống trắng 1250N.
Đối với văn phòng, khách sạn, trung tâm thương mại hoặc công trình có BMS hoàn chỉnh, có thể tham khảo thêm nhóm giải pháp PVC Conduit cho tòa nhà và hệ thống MEP. Với PLC và tự động hóa trong khu sản xuất, có thể xem thêm ứng dụng tại nhà máy công nghiệp.
Ống màu vàng dùng để nhận diện các tuyến điều khiển và tự động hóa thuộc Automation & Control System, bao gồm BMS, PLC, cáp cảm biến, module vào/ra và các kết nối điều khiển thiết bị kỹ thuật.
Không. Màu vàng đã được sử dụng để nhận diện hệ BMS, PLC và tự động hóa. Nếu dự án cần một tuyến dự phòng, phải bổ sung quy ước riêng trong hồ sơ, có nhãn và ký hiệu rõ ràng, không sử dụng lại màu vàng.
Không. Điện thoại, internet, mạng LAN và cáp quang thuộc nhóm dữ liệu và viễn thông, nên sử dụng ống màu xanh dương theo quy ước của dự án.
Ống màu vàng chỉ có cấp chịu nén 750N với ba cỡ D20, D25 và D32. Không có màu vàng ở cấp 320N, 1250N hoặc các cỡ D16, D40 và D50.
Cần sử dụng ống trắng cấp chịu nén 1250N và bổ sung nhãn nhận diện BMS, PLC hoặc Control. Không nên giảm cấp chịu nén xuống 750N chỉ để sử dụng màu vàng.
Khi cần kiểm tra mã hàng ống vàng cho hệ BMS, PLC, cảm biến hoặc điều khiển tự động, vui lòng gửi bản vẽ, BOQ hoặc danh sách cáp để được hỗ trợ. Đội ngũ GS Pipe/T&S có thể đối chiếu cỡ D20, D25, D32, cấp chịu nén và các tuyến cần chuyển sang ống trắng 1250N kèm nhãn nhận diện.
