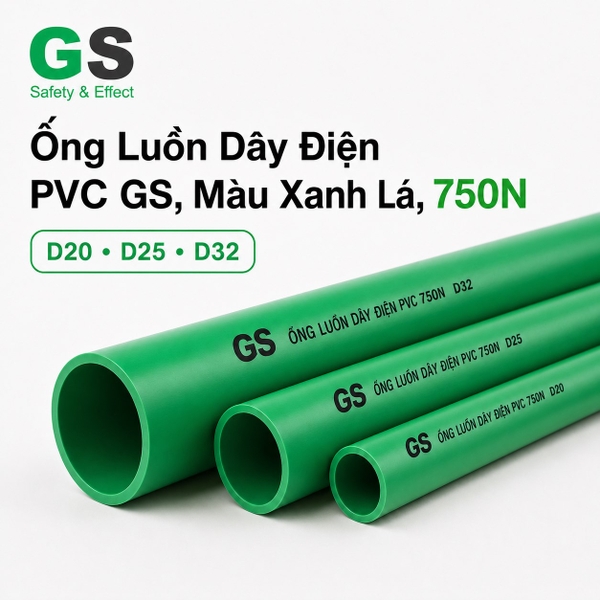

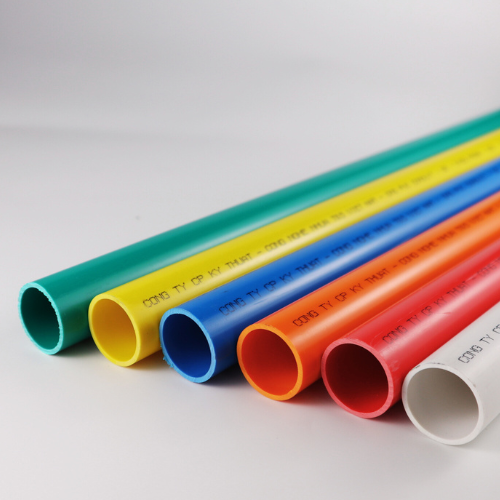

Ống luồn dây điện PVC GS màu xanh lá dùng cho camera CCTV, kiểm soát ra vào, intercom và các tuyến an ninh điện tử. Sản phẩm chỉ có cấp chịu nén 750N với ba cỡ D20, D25 và D32. Màu xanh lá không dùng cho tuyến tiếp địa; tuyến tiếp địa phải được nhận diện bằng nhãn và ký hiệu theo hồ sơ thiết kế.
Trong các dự án có nhiều hệ thống ELV, màu ống thường bị quy ước theo thói quen của từng đội thi công thay vì theo chức năng thực tế của tuyến cáp. Hệ quả là camera, kiểm soát ra vào, intercom, mạng dữ liệu và thậm chí tuyến tiếp địa có thể bị gom hoặc tách màu thiếu nhất quán. Khi công trình bước vào giai đoạn nghiệm thu, bảo trì hoặc mở rộng, cách phân màu tùy ý này khiến kỹ sư phải dò lại bản vẽ, kiểm tra từng hộp nối và mất nhiều thời gian xác định đúng tuyến.
Ống luồn dây điện PVC GS màu xanh lá được sử dụng để nhận diện các tuyến thuộc Security & Surveillance System, bao gồm camera CCTV, kiểm soát ra vào, intercom và các thiết bị an ninh điện tử. Màu xanh lá không được dùng để nhận diện tuyến tiếp địa. Tuyến tiếp địa phải được thể hiện bằng ký hiệu, nhãn và thông tin trong hồ sơ thiết kế. Việc phân định đúng ngay từ đầu giúp kỹ sư thiết kế, nhà thầu M&E, bộ phận mua hàng và đội vận hành sử dụng cùng một logic xuyên suốt từ bản vẽ đến hiện trường.
Ống luồn dây điện PVC GS màu xanh lá được sử dụng để nhận diện các tuyến thuộc Security & Surveillance System. Đây là nhóm hệ thống phục vụ giám sát hình ảnh, kiểm soát người ra vào, liên lạc nội bộ và quản lý an ninh điện tử trong công trình.
Các ứng dụng điển hình gồm:
Điểm chung của các tuyến trên là phục vụ nhận dạng, giám sát, cảnh báo hoặc kiểm soát truy cập. Việc sử dụng màu xanh lá giúp đội thi công phân biệt nhanh nhóm an ninh với mạng dữ liệu, BMS, báo cháy và nguồn điện.
Camera CCTV, access control và intercom có thể sử dụng các loại cáp khác nhau, nhưng vẫn thuộc cùng một họ hệ thống an ninh và giám sát. Vì vậy, không cần chia thêm quá nhiều màu cho từng dịch vụ nhỏ.
Nguyên tắc phù hợp là:
Cách làm này giữ bảng màu đơn giản, giảm số lượng mã vật tư phải quản lý nhưng vẫn đảm bảo đủ thông tin cho kỹ sư vận hành.
Màu xanh lá và xanh lá phối vàng đã được sử dụng phổ biến để nhận diện dây bảo vệ nối đất. Vì vậy, nếu công trường tiếp tục dùng ống màu xanh lá để nhận diện tuyến tiếp địa, người bảo trì có thể hiểu sai chức năng của tuyến hoặc nhầm với dây bảo vệ nối đất bên trong.
Nguyên tắc cần áp dụng là:
Đây là một trong những lỗi điển hình khi màu ống được tự quy ước mà không kiểm tra toàn bộ bảng legend. Có thể tham khảo thêm bài sai lầm khi tự quy ước màu ống conduit tại công trường để nhận diện các rủi ro tương tự.

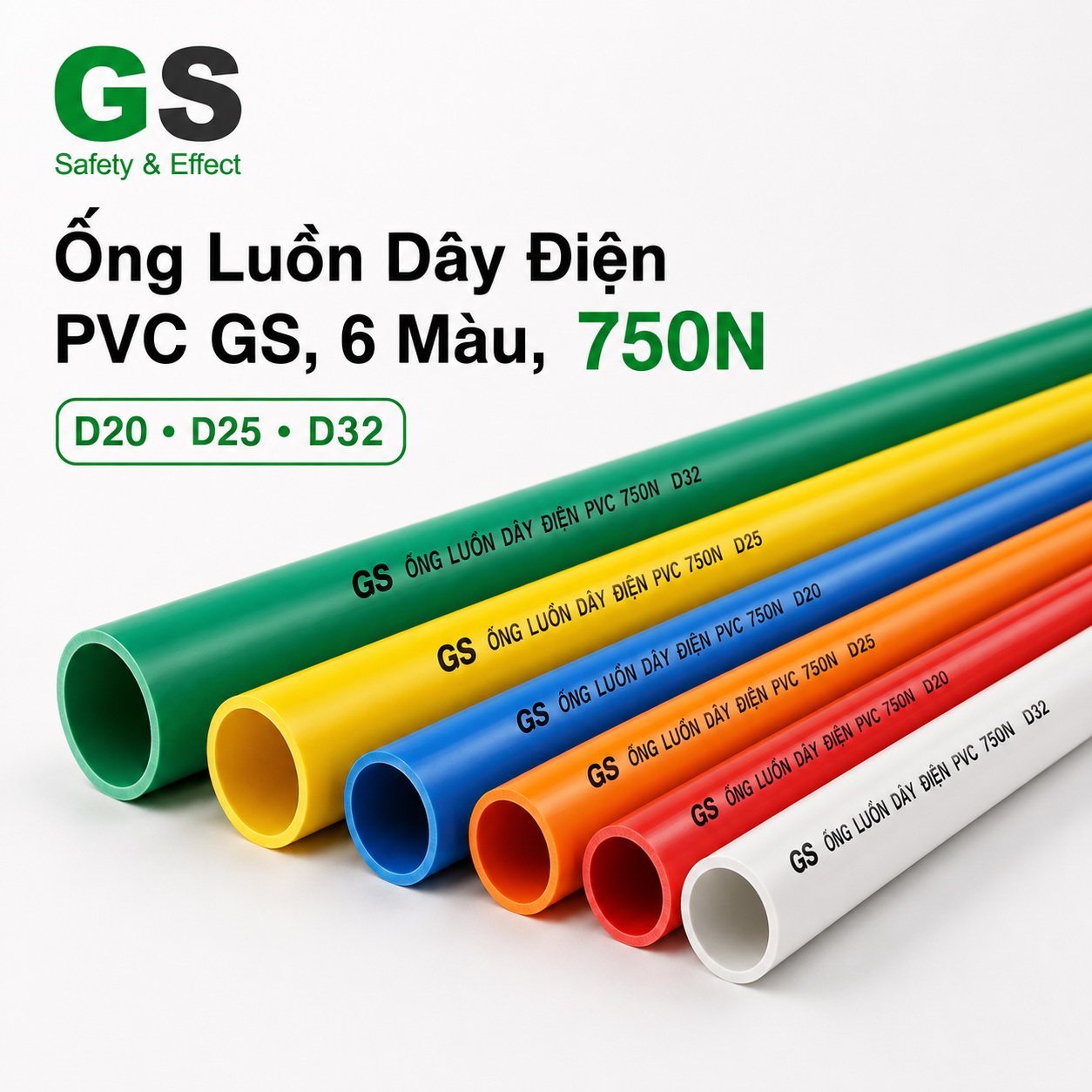

Ống PVC Conduit GS màu xanh lá hiện được cung cấp ở cấp chịu nén 750N, gồm ba cỡ D20, D25 và D32. Chiều dài tiêu chuẩn của mỗi cây là 2,92 m. Ký hiệu màu trong mã hàng là G = Green.
| Mã hàng | Quy cách | Đường kính ngoài | Độ dày thành ống | Đường kính trong | Chiều dài |
|---|---|---|---|---|---|
| CGOCLTM002 | D20 | 20 mm | 1,40 mm | 17,20 mm | 2,92 m/cây |
| CGOCLTM004 | D25 | 25 mm | 1,55 mm | 21,90 mm | 2,92 m/cây |
| CGOCLTM006 | D32 | 32 mm | 1,90 mm | 28,20 mm | 2,92 m/cây |
Tiêu chuẩn và quy chuẩn tham chiếu:
Các tiêu chuẩn và quy chuẩn trên không quy định màu xanh lá cho hệ thống an ninh, giám sát hoặc tiếp địa. Màu sắc là quy ước nhận diện của hồ sơ MEP và phải được thống nhất giữa tư vấn thiết kế, nhà thầu, bộ phận mua hàng và đơn vị vận hành.
Khi lập hồ sơ kỹ thuật hoặc đặt hàng, nên đối chiếu thêm tại trang tiêu chuẩn PVC Conduit GS và catalogue mới nhất. Các thông số chưa thể hiện trong nội dung này cần được kiểm tra theo tài liệu chính thức trước khi đưa vào hồ sơ trình duyệt.
Để tránh sai BOQ và đặt nhầm mã hàng, cần xác định rõ ống PVC Conduit GS màu xanh lá chỉ có:
Không có ống màu xanh lá ở các phạm vi sau:
Thông tin này cần được rà soát ngay từ giai đoạn thiết kế và bóc tách vật tư. Nếu bản vẽ yêu cầu màu xanh lá nhưng đồng thời chỉ định D40, D50 hoặc cấp chịu nén 1250N, kỹ sư cần chuyển sang cấu hình ống trắng phù hợp và bổ sung nhãn nhận diện.
Tại nhà xưởng, tầng hầm hoặc khu vực âm sàn chịu tải nặng, tuyến camera hoặc kiểm soát an ninh có thể được yêu cầu sử dụng cấp chịu nén 1250N. Trong khi đó, cấp 1250N hiện chỉ có màu trắng.
Phương án đúng là:
Không nên hạ cấp chịu nén từ 1250N xuống 750N chỉ để giữ màu xanh lá. Cấp chịu nén phải được lựa chọn theo điều kiện lắp đặt và yêu cầu kỹ thuật của tuyến. Màu sắc chỉ là công cụ hỗ trợ nhận diện và có thể được thay thế bằng nhãn khi không có đúng màu ở cấp nén yêu cầu.
Đối với tuyến trục camera, tuyến tập trung nhiều cáp hoặc khu vực có nhiều thiết bị an ninh đi chung, D20, D25 hoặc D32 có thể không phù hợp. Nếu hồ sơ yêu cầu D40 hoặc D50, cần dùng ống trắng đúng cỡ và bổ sung nhãn nhận diện.
Không nên giảm cỡ xuống D32 chỉ để sử dụng màu xanh lá. Đường kính ống phải được xác định theo số lượng cáp, đường kính ngoài của cáp, hệ số lấp đầy, số điểm chuyển hướng, phương án kéo dây và nhu cầu bổ sung sau này.
Toàn bộ phụ kiện PVC Conduit GS hiện được cung cấp với một màu trắng, gồm co, măng sông, đầu nối hộp, hộp nối và kẹp đỡ. Vì vậy, màu xanh lá của tuyến sẽ bị gián đoạn tại các điểm chuyển hướng và đấu nối.
Nhãn nên được bố trí tại:
Có thể kết hợp với quy ước màu ống luồn dây điện trong hồ sơ MEP để đồng bộ cách thể hiện giữa bản vẽ, BOQ, shop drawing và hiện trường.
Tại trần kỹ thuật, hành lang, khu vực tủ ELV hoặc phòng điều khiển, các tuyến camera, mạng dữ liệu, báo cháy và BMS thường đi gần nhau. Nếu toàn bộ sử dụng cùng một màu, đội thi công phải phụ thuộc hoàn toàn vào nhãn và bản vẽ để xác định tuyến.
Màu xanh lá giúp tách nhóm Security & Surveillance System khỏi:
Khả năng nhận diện trực quan hỗ trợ kiểm tra tuyến trước khi kéo cáp, hạn chế đấu nhầm thiết bị và giúp đội vận hành khoanh vùng nhanh khi cần xử lý sự cố.
Hệ thống camera thường phát sinh bổ sung sau khi công trình đi vào vận hành. Chủ đầu tư có thể cần thêm camera tại lối ra vào, khu vực mới phát sinh điểm mù, kho hàng, bãi xe hoặc khu vực có thay đổi công năng.
Khi tuyến camera được nhận diện thống nhất bằng màu xanh lá, đội kỹ thuật có thể xác định nhanh các hộp nối, đường ống và nhánh tuyến liên quan. Điều này giúp quá trình khảo sát mở rộng thuận lợi hơn so với hệ thống không có quy ước nhận diện.
Màu ống không thay thế bản vẽ hoàn công, nhưng giúp rút ngắn bước khoanh vùng ban đầu. Khi kết hợp với nhãn CCTV, mã camera, mã tủ và sơ đồ tuyến, công tác mở rộng hoặc thay thế thiết bị sẽ có cơ sở rõ ràng hơn.
Khi chọn cỡ ống cho hệ camera và an ninh, không nên chỉ tính vừa đủ cho số lượng cáp ban đầu. Cần xem xét khả năng bổ sung camera, đầu đọc thẻ, intercom hoặc thiết bị giám sát trong tương lai.
Các yếu tố cần kiểm tra gồm:
Nếu D32 không đáp ứng yêu cầu, cần chuyển sang D40 hoặc D50 màu trắng kèm nhãn, thay vì cố giữ màu xanh lá bằng cách chọn cỡ nhỏ hơn.
Đối với kỹ sư thiết kế, việc quy định rõ màu xanh lá, cấp chịu nén 750N và phạm vi D20–D32 giúp hồ sơ có tính triển khai cao hơn. Đối với nhà thầu M&E, thông tin rõ ràng giúp bóc tách đúng mã hàng và xác định sớm các tuyến cần chuyển sang ống trắng.
Đối với bộ phận mua hàng, việc nắm rõ phạm vi cung cấp giúp tránh đặt các mã không tồn tại như ống xanh lá 1250N, D40 hoặc D50. Trang tổng quan hệ PVC Conduit GS cung cấp thêm thông tin về các màu và cấp chịu nén khác. Khi cần kiểm tra dự toán hoặc mã hàng, có thể tham khảo trang báo giá PVC Conduit GS.
Trong quá trình nghiệm thu, màu xanh lá giúp kỹ sư khoanh vùng nhanh các tuyến camera, access control và intercom để đối chiếu với bản vẽ. Sau khi công trình đi vào vận hành, đội an ninh hoặc kỹ thuật có thể nhận diện tuyến thuận tiện hơn khi bổ sung camera, thay đổi đầu đọc hoặc sửa chữa thiết bị.
Giải pháp phân màu phù hợp với các hồ sơ điện nhẹ và điện động lực, nơi cần tách rõ an ninh, dữ liệu, điều khiển và nguồn điện.
| Loại công trình | Ứng dụng tuyến | Cấu hình đề xuất | Lưu ý |
|---|---|---|---|
| Tòa nhà văn phòng | Camera, kiểm soát ra vào, intercom | Ống xanh lá 750N, D20/D25/D32 theo cấu hình cáp | Gắn nhãn riêng cho CCTV, ACS và intercom |
| Chung cư và khách sạn | Camera hành lang, sảnh, thang máy, chuông cửa và access control | Ống xanh lá 750N trong phạm vi quy cách hiện có | Chừa khả năng bổ sung điểm camera tại khu vực công cộng |
| Trung tâm thương mại | Camera, kiểm soát cửa và giám sát khu vực thuê | D20–D32 cho tuyến nhánh | Tính đến thay đổi mặt bằng và điểm giám sát theo khách thuê |
| Nhà máy công nghiệp | Camera khu sản xuất, kho, cổng và hệ thống kiểm soát ra vào | Ống xanh lá 750N tại khu vực phù hợp | Kiểm tra yêu cầu cơ học của từng vị trí |
| Khu vực âm sàn chịu tải nặng | Tuyến camera hoặc an ninh yêu cầu 1250N | Ống trắng 1250N kèm nhãn CCTV hoặc SECURITY | Không hạ cấp xuống 750N để giữ màu xanh lá |
| Tuyến trục hoặc nhiều cáp | Tập trung nhiều camera, intercom hoặc access control | Ống trắng D40/D50 kèm nhãn nhận diện | Không giảm cỡ ống chỉ để lấy màu xanh lá |
Bảng trên mang tính định hướng. Cỡ ống thực tế phải được xác định theo số lượng cáp, đường kính ngoài của cáp, hệ số lấp đầy, số điểm chuyển hướng, phương án kéo dây và nhu cầu mở rộng của công trình.
Hệ thống có thể sử dụng các phụ kiện PVC Conduit GS màu trắng như:
Khi lập BOQ, nên tách riêng số lượng ống và phụ kiện theo từng cỡ D20, D25 và D32. Với tuyến D40, D50 hoặc tuyến cần cấp chịu nén 1250N, cần bổ sung nhãn nhận diện trong danh mục vật tư và biện pháp thi công.
Đối với văn phòng, khách sạn, chung cư và trung tâm thương mại, có thể tham khảo thêm nhóm giải pháp PVC Conduit cho tòa nhà và hệ thống MEP. Với camera, access control và an ninh tại khu sản xuất, có thể xem thêm ứng dụng tại nhà máy công nghiệp.
Ống màu xanh lá dùng để nhận diện các tuyến thuộc Security & Surveillance System, bao gồm camera CCTV, kiểm soát ra vào, intercom và các thiết bị an ninh điện tử.
Không. Màu xanh lá và xanh lá phối vàng đã được sử dụng phổ biến để nhận diện dây bảo vệ nối đất. Gán thêm ý nghĩa tiếp địa cho ống màu xanh lá có thể làm người bảo trì hiểu sai chức năng tuyến. Tuyến tiếp địa cần được nhận diện bằng nhãn, ký hiệu và thông tin trong hồ sơ thiết kế.
Không cần. Ba nhóm này cùng thuộc hệ thống an ninh và giám sát nên có thể sử dụng chung màu xanh lá. Khi cần phân biệt chi tiết, sử dụng nhãn CCTV, ACS, INTERCOM hoặc mã tuyến.
Ống xanh lá chỉ có cấp chịu nén 750N với ba cỡ D20, D25 và D32. Không có màu xanh lá ở cấp 320N, 1250N hoặc các cỡ D16, D40 và D50.
Cần sử dụng ống trắng đúng cỡ hoặc đúng cấp chịu nén, sau đó bổ sung nhãn CCTV, SECURITY, ACS hoặc mã tuyến tương ứng. Không giảm cỡ ống hoặc hạ cấp chịu nén chỉ để giữ màu xanh lá.
Khi cần kiểm tra mã hàng ống xanh lá cho camera CCTV, kiểm soát ra vào, intercom hoặc các thiết bị an ninh điện tử, vui lòng gửi bản vẽ, BOQ, loại cáp và số lượng tuyến để được hỗ trợ. Đội ngũ GS Pipe/T&S có thể đối chiếu cỡ D20, D25, D32, nhận diện các tuyến cần chuyển sang D40, D50 hoặc cấp 1250N màu trắng và đề xuất phương án gắn nhãn phù hợp.
