Ống luồn dây điện PVC GS màu cam 750N dùng để nhận diện các tuyến nguồn điện ưu tiên và khẩn cấp như nguồn máy phát, UPS, phụ tải thiết yếu, đèn Exit và chiếu sáng khẩn cấp. Sản phẩm có ba cỡ D20, D25, D32, chiều dài 2,92 m/cây. Với tuyến yêu cầu cấp chịu nén 1250N, cần dùng ống trắng 1250N kèm nhãn nhận diện.
Chính sách đổi trả linh hoạt
Chính sách vận chuyển tối ưu
Bảo hành sản phẩm lâu dài
Hotline 0938356057 hỗ trợ 24/7
Ống luồn dây điện PVC GS màu cam dùng cho các tuyến nguồn điện ưu tiên và khẩn cấp như nguồn máy phát điện, UPS, phụ tải thiết yếu, đèn Exit và chiếu sáng khẩn cấp. Sản phẩm chỉ có cấp chịu nén 750N với ba cỡ D20, D25 và D32. Nếu tuyến yêu cầu 1250N, cần dùng ống trắng 1250N kèm nhãn nhận diện.
Trong nhiều hồ sơ MEP, màu cam thường bị dùng quá rộng cho toàn bộ tuyến điện nguồn hoặc điện động lực. Cách phân loại này làm mất ý nghĩa nhận diện của hệ thống, gây nhầm lẫn giữa nguồn điện thông thường và nguồn điện mà công trình phải duy trì khi nguồn chính gặp sự cố. Với các dự án có máy phát điện, UPS, đèn Exit và chiếu sáng khẩn cấp, nếu không tách riêng nhóm tuyến ưu tiên ngay từ bản vẽ, đội thi công, bộ phận mua hàng và đơn vị vận hành sẽ khó kiểm soát chính xác tuyến nào thuộc nguồn thường, tuyến nào thuộc nguồn dự phòng hoặc nguồn thiết yếu.
Ống luồn dây điện PVC GS màu cam được sử dụng để nhận diện nhóm tuyến Emergency & Critical Power System — nguồn điện ưu tiên và khẩn cấp. Màu cam không đại diện cho toàn bộ điện động lực. Nó dành cho các tuyến mà công trình cần dựa vào khi nguồn điện thông thường bị gián đoạn, như nguồn máy phát điện, UPS, nguồn cấp cho phụ tải thiết yếu, đèn Exit và hệ thống chiếu sáng khẩn cấp.
Ống luồn dây điện PVC GS màu cam được sử dụng để nhận diện các tuyến cấp nguồn thuộc Emergency & Critical Power System. Đây là nhóm nguồn phục vụ các phụ tải cần tiếp tục hoạt động hoặc cần được ưu tiên cấp điện khi nguồn điện thông thường bị mất.
Các ứng dụng điển hình gồm:
Việc sử dụng màu cam giúp kỹ sư và đội thi công nhận biết rằng đây không phải tuyến điện thông thường. Khi kiểm tra tủ điện, hộp nối, trần kỹ thuật hoặc khu vực tập trung nhiều tuyến ống, màu cam hỗ trợ khoanh vùng nhanh nhóm nguồn dự phòng và nguồn thiết yếu.
Điểm cần làm rõ trong bản vẽ và BOQ là màu cam không dành cho toàn bộ điện nguồn, điện động lực hoặc chiếu sáng thông thường. Các tuyến nguồn và động lực thông thường nên sử dụng màu trắng hoặc xám theo quy ước của dự án.
Màu cam chỉ nên được dành riêng cho các tuyến mà công trình cần sử dụng khi nguồn chính gặp sự cố. Cách phân định này giữ được giá trị nhận diện của màu sắc và giúp đội vận hành không nhầm nguồn thường với nguồn khẩn cấp.
Cặp dễ nhầm nhất là các thiết bị liên quan đến PCCC và thoát nạn:
Nguyên tắc phân định là:
Có thể xem thêm bài hệ báo cháy nên sử dụng ống màu đỏ hay màu cam để phân biệt rõ tuyến tín hiệu và tuyến nguồn. Màu sắc là quy ước quản lý của hồ sơ MEP; không nên diễn giải rằng IEC 61386 hoặc QCVN 16 quy định màu cho từng hệ thống điện.

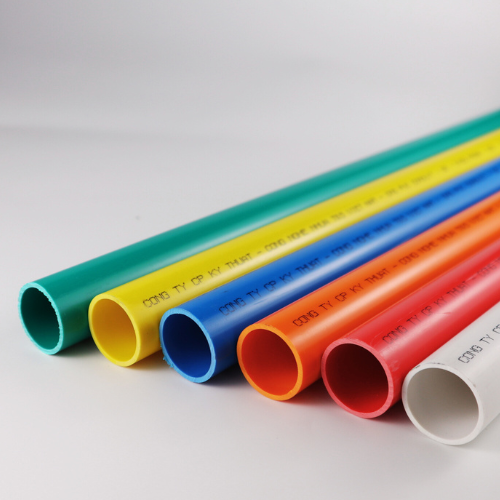

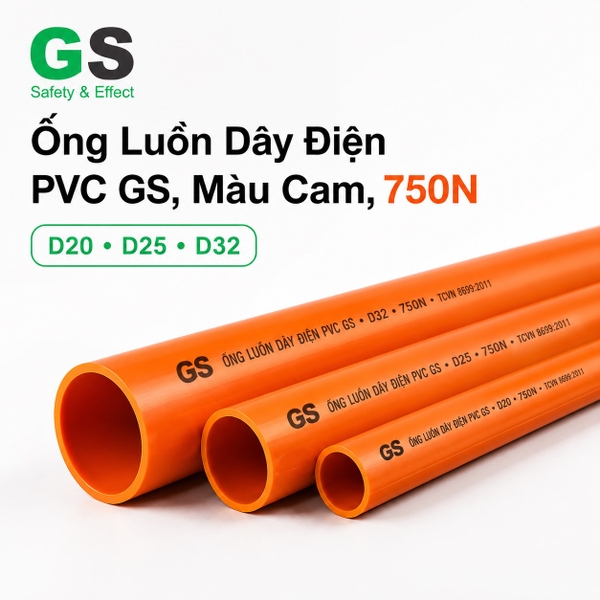

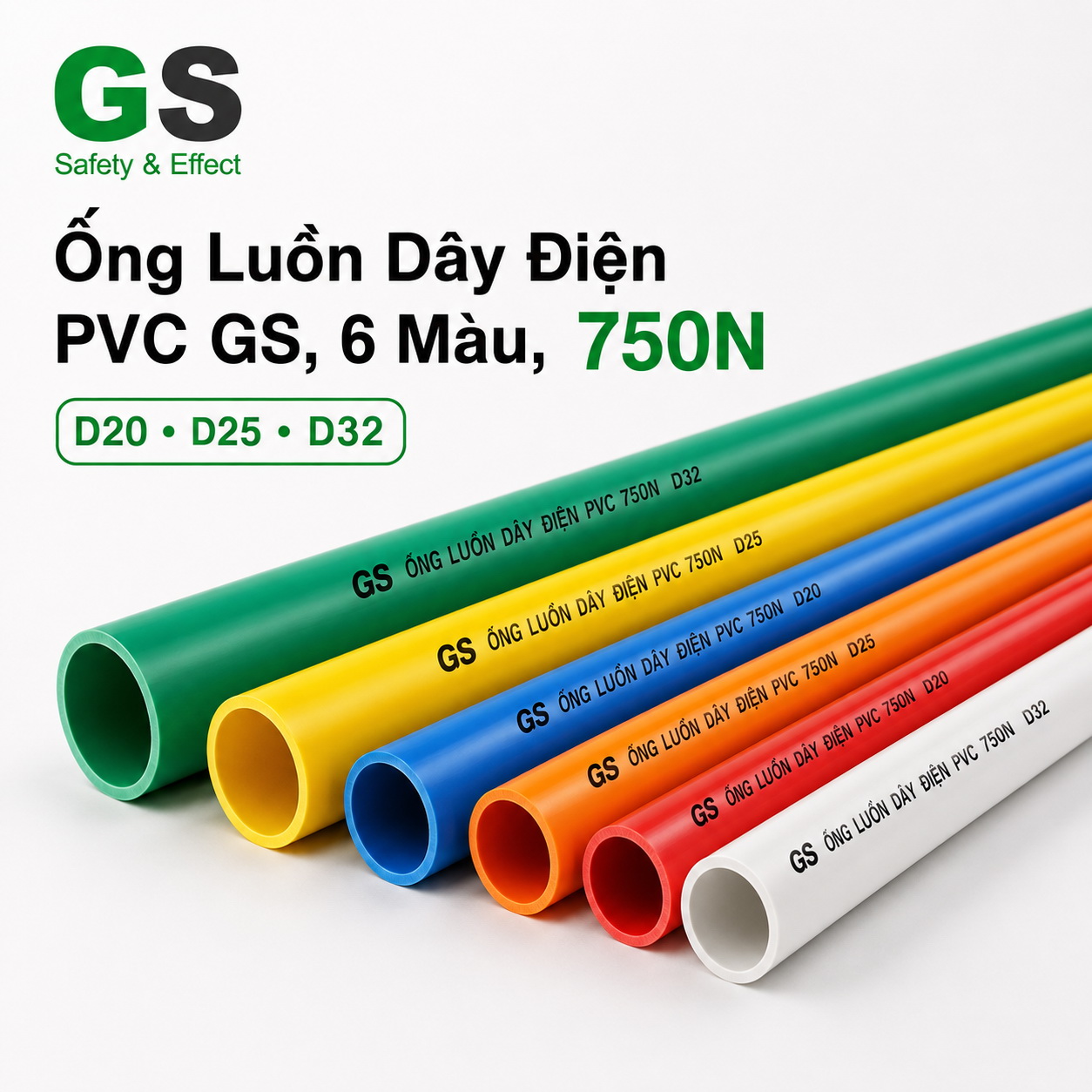

Ống PVC Conduit GS màu cam hiện được cung cấp ở cấp chịu nén 750N, gồm ba cỡ D20, D25 và D32. Chiều dài tiêu chuẩn của mỗi cây là 2,92 m. Ký hiệu màu trong mã hàng là O = Orange.
| Mã hàng | Quy cách | Đường kính ngoài | Độ dày thành ống | Đường kính trong | Chiều dài |
|---|---|---|---|---|---|
| COOCLTM002 | D20 | 20 mm | 1,40 mm | 17,20 mm | 2,92 m/cây |
| COOCLTM004 | D25 | 25 mm | 1,55 mm | 21,90 mm | 2,92 m/cây |
| COOCLTM006 | D32 | 32 mm | 1,90 mm | 28,20 mm | 2,92 m/cây |
Tiêu chuẩn và quy chuẩn tham chiếu:
Khi lập hồ sơ trình duyệt hoặc đặt hàng, nên đối chiếu thêm tại trang tiêu chuẩn PVC Conduit GS và catalogue mới nhất. Các thông số chưa thể hiện trong nội dung này cần được tham khảo, đối chiếu theo tài liệu chính thức trước khi đưa vào hồ sơ kỹ thuật.
Để đặt hàng đúng, cần xác định rõ ống PVC Conduit GS màu cam chỉ có:
Không có ống màu cam ở các phạm vi sau:
Thông tin này nên được kiểm tra ngay từ giai đoạn thiết kế và bóc tách BOQ. Nếu bản vẽ yêu cầu màu cam nhưng đồng thời chỉ định cấp chịu nén hoặc đường kính ngoài phạm vi trên, kỹ sư cần xác định phương án thay thế và nhận diện trước khi phát hành đơn hàng.
Tại nhà xưởng, tầng hầm hoặc các vị trí âm sàn có yêu cầu cơ học cao, tuyến nguồn máy phát, UPS hoặc nguồn cấp cho phụ tải thiết yếu có thể được yêu cầu sử dụng cấp chịu nén 1250N. Trong khi đó, cấp 1250N hiện chỉ có màu trắng.
Phương án đúng là:
Không nên hạ cấp chịu nén từ 1250N xuống 750N chỉ để sử dụng màu cam. Cấp chịu nén phải được ưu tiên theo yêu cầu kỹ thuật của vị trí lắp đặt; màu sắc được xử lý bằng nhãn hoặc ký hiệu khi mã hàng màu cam không đáp ứng phạm vi cơ học cần thiết.
Toàn bộ phụ kiện PVC Conduit GS hiện được cung cấp với một màu trắng, gồm co, măng sông, đầu nối hộp, hộp nối và kẹp đỡ. Do đó, dấu hiệu nhận diện bằng màu cam sẽ bị gián đoạn tại các vị trí chuyển hướng hoặc đấu nối.
Để duy trì khả năng nhận diện, nên bố trí nhãn tại:
Có thể kết hợp với quy ước màu ống luồn dây điện trong hồ sơ MEP để đồng bộ cách ghi chú giữa bản vẽ, thi công và vận hành.
Khi màu cam được dành riêng cho Emergency & Critical Power System, đội thi công và vận hành có thể phân biệt nhanh với điện động lực hoặc chiếu sáng thông thường. Điều này đặc biệt quan trọng tại phòng điện, trần kỹ thuật, khu vực máy phát, UPS và các tuyến đi qua nhiều khu vực chức năng.
Việc nhận diện rõ giúp hạn chế đấu nhầm, kéo nhầm cáp hoặc can thiệp nhầm vào tuyến đang phục vụ phụ tải thiết yếu. Trong quá trình bảo trì, nhân sự kỹ thuật có thể khoanh vùng tuyến cần kiểm tra nhanh hơn thay vì phải dò toàn bộ nhóm ống cùng màu.
Máy phát điện và UPS chỉ phát huy đúng vai trò khi nguồn điện từ thiết bị được đưa đến đúng phụ tải thiết yếu theo thiết kế. Nếu tuyến nguồn dự phòng không được nhận diện, quản lý và thi công nhất quán, giá trị đầu tư vào hệ thống máy phát hoặc UPS có thể không được khai thác đầy đủ trong quá trình vận hành.
Ống màu cam không làm thay đổi hiệu suất của máy phát hoặc UPS, nhưng giúp chuẩn hóa hệ thống phân phối nguồn phía sau các thiết bị này. Việc phân màu rõ hỗ trợ kiểm tra đường đi của cáp, nhận diện tuyến nguồn ưu tiên và giảm nguy cơ nhầm lẫn khi cải tạo hoặc bổ sung phụ tải.
Đối với kỹ sư thiết kế, việc ghi rõ màu cam, cấp chịu nén 750N và phạm vi D20–D32 giúp hồ sơ dễ triển khai hơn. Đối với nhà thầu M&E, thông tin rõ ràng giúp bóc tách đúng mã hàng và tránh phát sinh thay đổi khi thi công. Đối với bộ phận mua hàng, việc nắm rõ các giới hạn về cấp nén và đường kính giúp tránh đặt mã không tồn tại.
Trang tổng quan hệ PVC Conduit GS cung cấp thêm thông tin về các nhóm màu và cấp chịu nén khác. Khi cần dự toán hoặc kiểm tra mã hàng, có thể tham khảo trang báo giá PVC Conduit GS.
Trong quá trình nghiệm thu, màu cam giúp xác định nhanh nhóm tuyến cần đối chiếu với sơ đồ nguồn máy phát, UPS và nguồn thiết yếu. Sau khi công trình đưa vào sử dụng, đội vận hành có thể nhận diện tuyến khẩn cấp thuận tiện hơn khi bảo trì hoặc mở rộng.
Tuy nhiên, màu ống không thay thế nhãn, mã tuyến và bản vẽ hoàn công. Đặc biệt tại phụ kiện trắng và các đoạn 1250N màu trắng, hệ thống nhãn vẫn là thành phần cần thiết để duy trì thông tin nhận diện.
Giải pháp phân màu này phù hợp với các hồ sơ điện nhẹ và điện động lực, nơi cần tách rõ nguồn thường, nguồn ưu tiên và các nhóm tín hiệu khác nhau.
| Loại công trình | Ứng dụng tuyến | Cấu hình đề xuất | Lưu ý |
|---|---|---|---|
| Tòa nhà văn phòng | Nguồn UPS, đèn Exit, chiếu sáng khẩn cấp | Ống cam 750N, D20/D25/D32 theo số lượng cáp | Tách rõ với tuyến chiếu sáng và ổ cắm thông thường |
| Chung cư và khách sạn | Nguồn máy phát, Exit và chiếu sáng khẩn cấp | Ống cam 750N trong phạm vi quy cách hiện có | Không nhầm với đèn và còi báo cháy dùng ống đỏ |
| Trung tâm thương mại | Nguồn cấp cho phụ tải thiết yếu và UPS | Ống cam 750N D20–D32 | Dán nhãn tại hộp nối và khu vực tập trung nhiều tuyến |
| Nhà máy công nghiệp | Nguồn máy phát hoặc UPS tại vị trí phù hợp với 750N | Ống cam 750N | Kiểm tra yêu cầu cơ học của từng khu vực |
| Nhà xưởng hoặc tầng hầm âm sàn | Tuyến nguồn khẩn cấp yêu cầu 1250N | Ống trắng 1250N kèm nhãn nhận diện | Không hạ cấp xuống 750N để lấy màu cam |
| Khu vực cần cỡ ngoài D20–D32 | Tuyến nguồn có số lượng hoặc kích thước cáp lớn | Chọn cỡ và cấp nén phù hợp trong hệ PVC Conduit GS | Dùng nhãn nếu mã hàng không có màu cam |
Bảng trên là định hướng cấu hình. Đường kính thực tế phải căn cứ số lượng cáp, kích thước cáp, tỷ lệ lấp đầy, bán kính chuyển hướng, phương án kéo cáp và yêu cầu trong hồ sơ thiết kế.
Hệ thống có thể sử dụng các phụ kiện PVC Conduit GS màu trắng như:
Khi lập BOQ, nên tách riêng số lượng ống và phụ kiện theo từng cỡ D20, D25 và D32. Đồng thời, cần tính đến nhãn nhận diện tại hộp nối, điểm đầu tuyến và các đoạn chuyển sang ống trắng 1250N.
Đối với văn phòng, chung cư, khách sạn và trung tâm thương mại, có thể tham khảo thêm nhóm giải pháp PVC Conduit cho tòa nhà và hệ thống MEP. Với khu sản xuất, kho, phòng kỹ thuật hoặc hạ tầng điện trong nhà máy, có thể xem thêm ứng dụng tại nhà máy công nghiệp.
Ống màu cam dùng để nhận diện các tuyến nguồn điện ưu tiên và khẩn cấp thuộc Emergency & Critical Power System, như nguồn máy phát điện, UPS, nguồn cấp cho phụ tải thiết yếu, đèn Exit và chiếu sáng khẩn cấp.
Đèn Exit thuộc hệ chiếu sáng khẩn cấp và sử dụng nguồn điện, vì vậy tuyến cấp nguồn nên đi trong ống màu cam. Không nên nhầm với đèn báo cháy, vì đèn báo cháy thuộc tuyến tín hiệu hoặc điều khiển của hệ báo cháy và đi ống màu đỏ.
Không nên. Điện nguồn, điện động lực và chiếu sáng thông thường thuộc nhóm màu trắng hoặc xám theo quy ước của dự án. Màu cam nên dành riêng cho nguồn máy phát, UPS và các phụ tải thiết yếu để duy trì giá trị nhận diện.
Ống màu cam chỉ có cấp chịu nén 750N với ba cỡ D20, D25 và D32. Không có màu cam ở cấp 320N, 1250N hoặc các cỡ D16, D40 và D50.
Cần sử dụng ống trắng cấp chịu nén 1250N và bổ sung nhãn nhận diện như Emergency Power, Generator hoặc UPS. Không nên giảm cấp chịu nén xuống 750N chỉ để sử dụng màu cam.
Khi cần kiểm tra mã hàng ống cam cho nguồn máy phát, UPS, đèn Exit hoặc chiếu sáng khẩn cấp, vui lòng gửi bản vẽ, BOQ hoặc danh sách cáp để được hỗ trợ. Đội ngũ GS Pipe/T&S có thể đối chiếu cỡ D20, D25, D32, phạm vi cấp chịu nén và các tuyến cần chuyển sang ống trắng 1250N kèm nhãn nhận diện.
