Hộp Chia 2 Ngã Thẳng PVC Conduit GS D16 D20 D25 D32

Hộp Chia 2 Ngã Thẳng PVC Conduit GS D16 D20 D25 D32

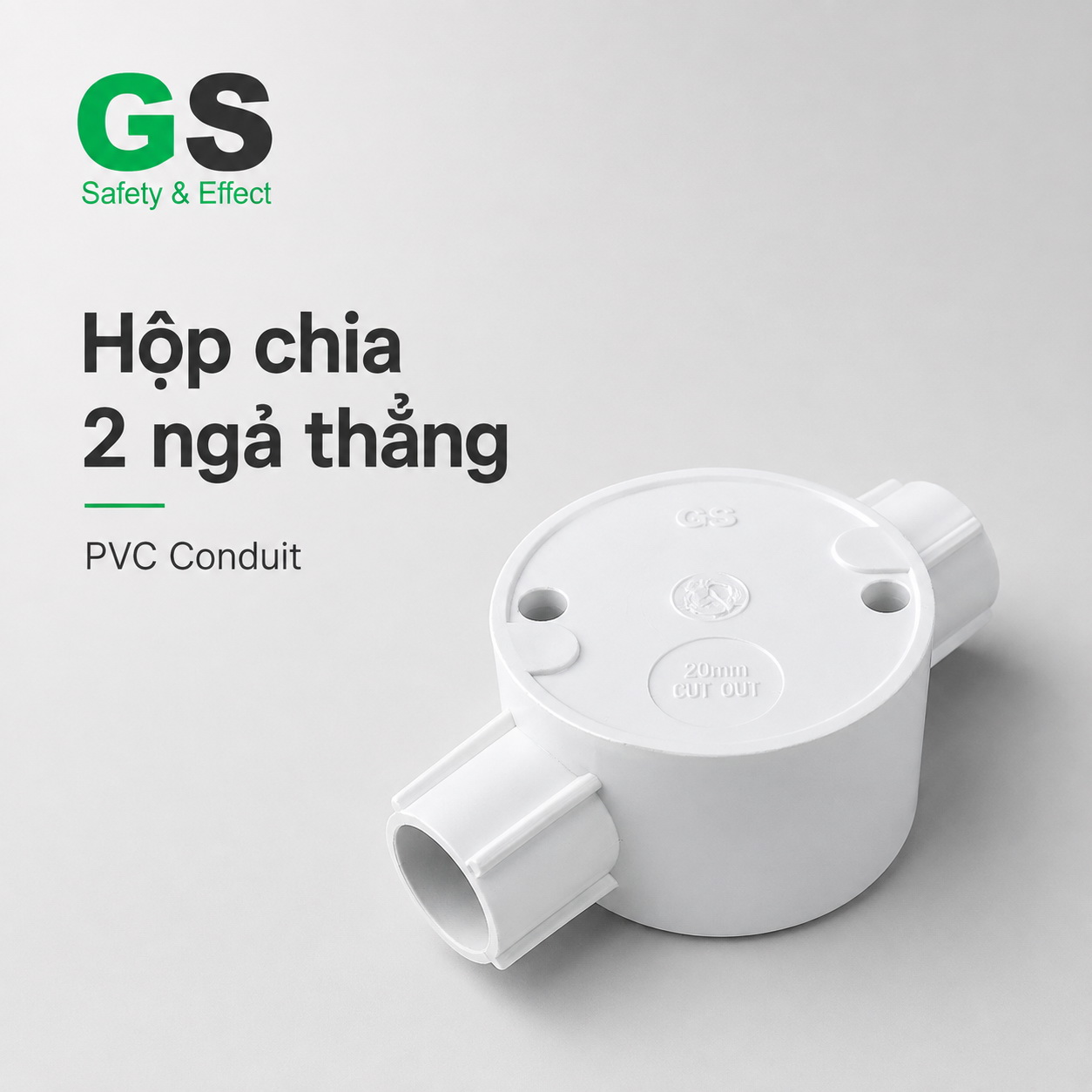

Hộp chia 2 ngã thẳng PVC Conduit GS là phụ kiện có hai đầu kết nối conduit bố trí đối diện nhau, dùng trên các tuyến ống luồn dây điện chạy thẳng nhưng cần tạo thêm điểm tiếp cận dây/cáp.

Khác với Hộp chia 1 ngã PVC Conduit GS thường sử dụng tại điểm cuối tuyến, Hộp chia 2 ngã thẳng được bố trí như một điểm trung gian trên tuyến. Hai đầu đối diện giúp duy trì hướng đi thẳng của conduit, trong khi thân hộp và nắp tạo vị trí để hỗ trợ kéo dây, kiểm tra và bảo trì khi cần.

Sản phẩm được sử dụng đồng bộ với hệ ống và phụ kiện PVC Conduit GS trong các công trình MEP điện.

Lưu ý: đây là phụ kiện của hệ PVC Conduit dùng để luồn và bảo vệ dây/cáp điện, không phải hộp chia của hệ thống cấp thoát nước.

I. Hộp chia 2 ngã thẳng PVC Conduit GS dùng để làm gì?

Trên một tuyến conduit dài, việc kéo dây liên tục qua toàn bộ chiều dài tuyến có thể khó khăn hơn, đặc biệt khi tuyến có nhiều đoạn hoặc cần khả năng kiểm tra sau khi hoàn thiện.

Hộp chia 2 ngã thẳng được sử dụng để tạo một điểm tiếp cận trung gian mà vẫn giữ nguyên hướng đi của tuyến conduit.

Các ứng dụng chính gồm:

• Tạo điểm kiểm tra dây/cáp giữa tuyến conduit chạy thẳng.
• Hỗ trợ kéo dây trên các tuyến dài.
• Tạo điểm thao tác trung gian giữa hai đoạn ống.
• Hỗ trợ kiểm tra hoặc xử lý dây sau khi lắp đặt.
• Giúp tổ chức tuyến conduit rõ ràng và thuận tiện hơn cho bảo trì.
• Kết nối đồng bộ với ống PVC Conduit GS theo đúng đường kính.

Nếu tuyến cần thay đổi hướng 90 độ, không nên dùng Hộp chia 2 ngã thẳng để thay thế phụ kiện góc. Cần chọn đúng loại hộp hoặc Co nối có nắp PVC Conduit GS theo cấu hình tuyến.

II. Quy cách Hộp chia 2 ngã thẳng PVC Conduit GS

Khi lập BOQ, nên ghi đầy đủ Hộp chia 2 ngã thẳng + loại thấp/cao + đường kính. Cách ghi này giúp tránh nhầm với Hộp chia 2 ngã vuông góc hoặc các hộp chia 3 ngã, 4 ngã.

III. Hộp chia 2 ngã thẳng khác Khớp nối trơn như thế nào?

Cả hai đều có thể xuất hiện trên một tuyến conduit thẳng, nhưng chức năng hoàn toàn khác nhau.

Nếu chỉ cần kéo dài tuyến mà không cần điểm tiếp cận, có thể sử dụng Khớp nối trơn PVC Conduit GS. Nếu cần tạo điểm kiểm tra trên tuyến, Hộp chia 2 ngã thẳng phù hợp hơn về chức năng.

IV. Khi nào nên bố trí Hộp chia 2 ngã thẳng?

Không nên đặt hộp kiểm tra theo một khoảng cách cố định cho mọi công trình. Vị trí và số lượng hộp cần được xác định theo điều kiện thực tế của tuyến.

Cần xem xét đồng thời:

• Chiều dài tuyến conduit.
• Số lần đổi hướng trên tuyến.
• Số lượng và kích thước dây/cáp cần kéo.
• Khả năng tiếp cận sau khi công trình hoàn thiện.
• Không gian thao tác tại vị trí đặt hộp.
• Yêu cầu trong bản vẽ MEP và specification của dự án.

Một tuyến dài nhưng hoàn toàn không có điểm tiếp cận có thể gây khó khăn khi kéo thêm, thay thế hoặc kiểm tra dây sau này. Vì vậy, vị trí hộp cần được xem xét ngay từ giai đoạn bố trí tuyến.

V. Vì sao phải duy trì khả năng tiếp cận hộp?

Giá trị chính của Hộp chia 2 ngã thẳng nằm ở khả năng tạo điểm kiểm tra và thao tác dây. Nếu hộp bị che kín hoàn toàn sau khi hoàn thiện, chức năng này sẽ mất đi.

Khi thi công cần lưu ý:

• Đặt hộp ở vị trí có thể mở nắp khi cần.
• Không để kết cấu hoặc lớp hoàn thiện che kín điểm kiểm tra.
• Giữ đủ không gian để thao tác tại vị trí hộp.
• Kiểm tra vị trí hộp trước khi đóng trần hoặc hoàn thiện bề mặt.
• Sử dụng nắp hộp phù hợp với cấu hình sản phẩm.

VI. Sử dụng đồng bộ trong hệ PVC Conduit GS

Một tuyến PVC Conduit hoàn chỉnh có thể kết hợp nhiều loại phụ kiện theo từng vị trí trên bản vẽ:

• Ống PVC Conduit GS – tạo tuyến bảo vệ dây/cáp.
• Khớp nối trơn – nối thẳng hai đoạn ống.
• Co nối có nắp – xử lý điểm đổi hướng.
• Tê nối có nắp – xử lý điểm phân nhánh.
• Kẹp ống – cố định tuyến conduit.
• Khớp nối ren – xử lý điểm chuyển tiếp có kết nối ren.
• Hộp chia 1 ngã – điểm cuối hoặc điểm tiếp cận một hướng.
• Hộp chia 2 ngã thẳng – điểm tiếp cận trung gian trên tuyến thẳng.

Việc bóc vật tư theo đúng chức năng của từng điểm giúp hạn chế thay đổi hoặc gia công phụ kiện tại công trường.

VII. Hộp chia 2 ngã thẳng có dùng với hệ PVC Conduit GS 6 màu không?

Có thể sử dụng theo đúng đường kính của tuyến conduit. Màu ống trong hệ PVC Conduit GS hỗ trợ nhận diện các nhóm tuyến điện, trong khi hộp chia được lựa chọn theo đường kính, cấu hình tuyến và chức năng điểm kiểm tra.

Để xem tổng thể hệ thống gồm 6 màu, dải D16–D50, các cấp chịu nén và logic lựa chọn cho MEP điện, có thể tham khảo bài pillar Ống luồn dây điện PVC Conduit GS – hệ 6 màu cho MEP điện.

VIII. Checklist bóc BOQ Hộp chia 2 ngã thẳng

• Xác định các tuyến thẳng cần điểm kiểm tra trung gian.
• Xác định D16, D20, D25 hoặc D32.
• Chọn loại thấp hoặc loại cao theo thiết kế.
• Kiểm tra số lần đổi hướng trước và sau vị trí hộp.
• Kiểm tra yêu cầu kéo dây và khả năng tiếp cận.
• Kiểm tra nắp hộp tương ứng.
• Đảm bảo vị trí không bị che kín sau hoàn thiện.
• Đồng bộ với ống, khớp nối, co, tê và kẹp của tuyến.

IX. Câu hỏi thường gặp

Hộp chia 2 ngã thẳng PVC Conduit GS dùng để làm gì?

Sản phẩm dùng tại điểm trung gian của tuyến conduit chạy thẳng, giúp duy trì hướng tuyến đồng thời tạo điểm tiếp cận để kéo, kiểm tra hoặc xử lý dây/cáp.

Hộp chia 2 ngã thẳng có những quy cách nào?

Loại thấp hiện có D16, D20, D25; loại cao có D16, D20, D25 và D32.

Khác gì với Hộp chia 1 ngã?

Hộp chia 1 ngã thường được sử dụng tại điểm cuối hoặc điểm tiếp cận một hướng. Hộp chia 2 ngã thẳng có hai đầu conduit đối diện và được dùng như một điểm trung gian trên tuyến thẳng.

Khác gì với Khớp nối trơn?

Khớp nối trơn chỉ làm nhiệm vụ nối hai đoạn ống cùng đường kính. Hộp chia 2 ngã thẳng ngoài việc duy trì tuyến còn tạo điểm có thể mở để tiếp cận dây/cáp.

Có cần bố trí Hộp chia 2 ngã thẳng theo khoảng cách cố định không?

Không nên áp dụng một khoảng cách cố định cho mọi tuyến. Số lượng và vị trí cần căn cứ bản vẽ, chiều dài tuyến, số lần đổi hướng, yêu cầu kéo dây và điều kiện tiếp cận thực tế.

Hộp chia 2 ngã thẳng PVC Conduit có dùng cho đường ống nước không?

Không. Đây là phụ kiện của hệ PVC Conduit chuyên dùng để luồn và bảo vệ dây/cáp điện.

X. Tư vấn và báo giá Hộp chia 2 ngã thẳng PVC Conduit GS

Với nhóm hộp kiểm tra conduit, nên xác định đầy đủ số hướng – hướng tuyến – loại thấp/cao – đường kính – nắp hộp – vị trí tiếp cận trước khi đặt vật tư.

Cần cấu hình phụ kiện PVC Conduit GS cho BOQ dự án?
Gửi BOQ hoặc bản vẽ MEP để GS Pipe/T&S hỗ trợ kiểm tra Hộp chia 2 ngã thẳng và các loại ống, co, tê, khớp nối, kẹp liên quan.

Hotline/Zalo kỹ thuật: 0918182587
