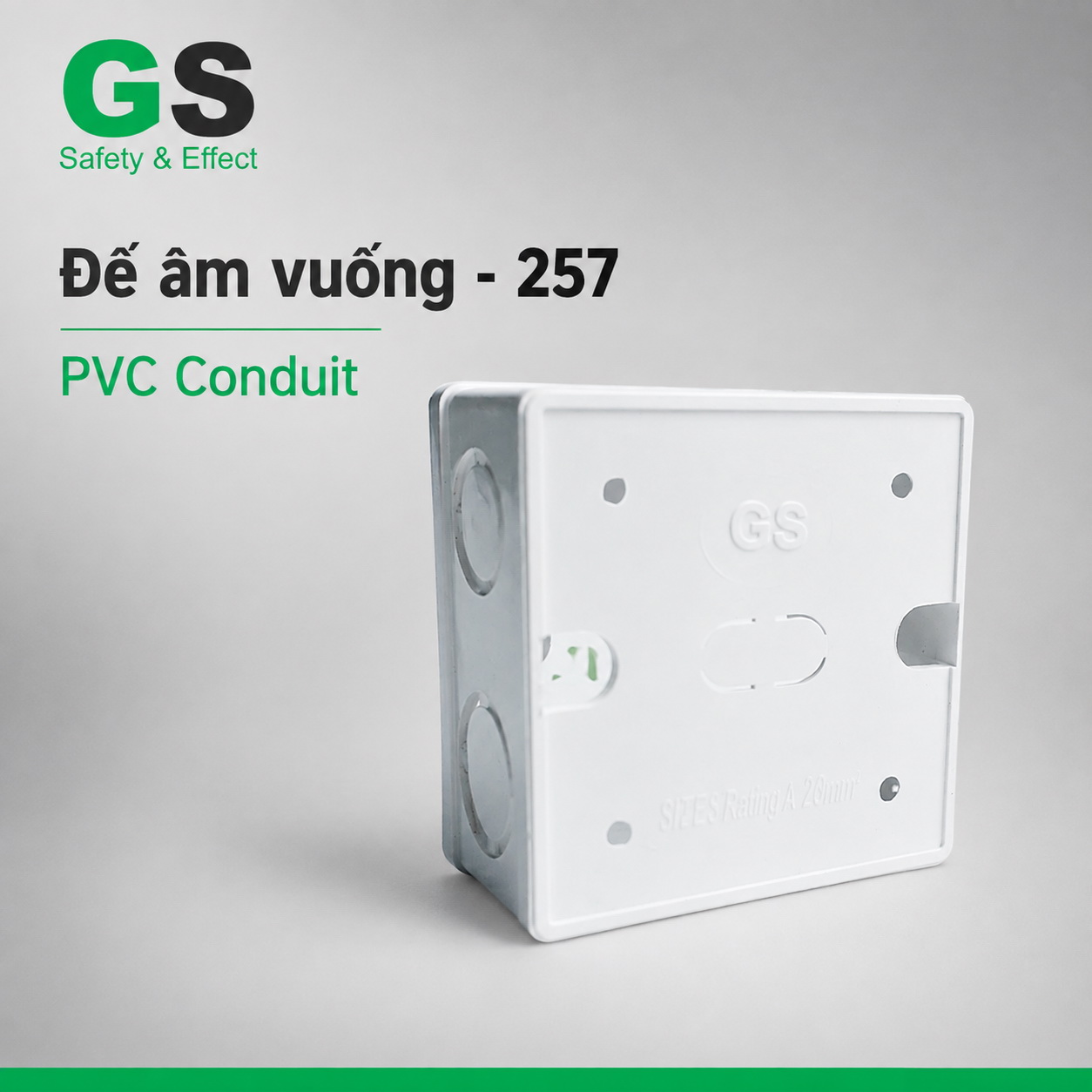

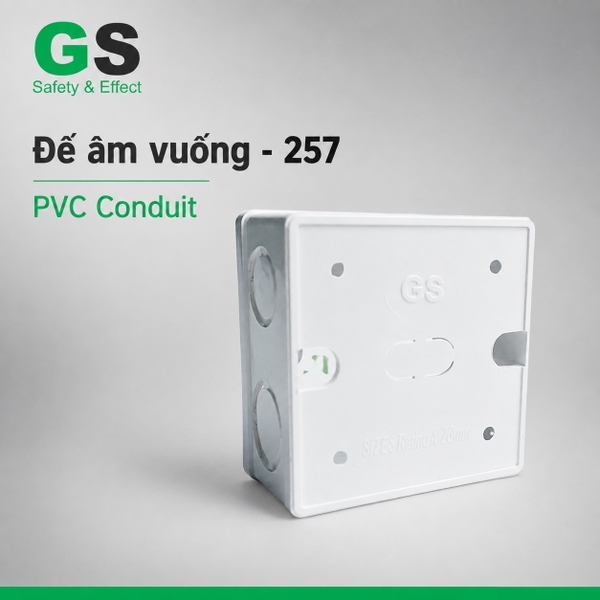

Đế âm vuông 257 PVC Conduit GS là phụ kiện dùng cho hệ thống điện âm tường, tạo không gian lắp mặt hoặc thiết bị điện phù hợp, đồng thời là điểm tiếp nhận tuyến ống luồn dây điện PVC Conduit đi tới vị trí sử dụng.

Sản phẩm có mã CTPTD07000, tiếp nhận conduit D20–D25, kích thước 81,5 × 81,5 × 39,2 mm. Cấu hình dạng vuông phù hợp với những vị trí thiết bị yêu cầu đế âm vuông theo bản vẽ và loại mặt thiết bị được lựa chọn.

Đế âm vuông 257 được sử dụng đồng bộ với hệ ống và phụ kiện PVC Conduit GS, giúp hình thành tuyến bảo vệ dây liên tục từ conduit đến điểm thiết bị điện.

Lưu ý: Đây là phụ kiện của hệ PVC Conduit và điện âm tường, không phải hộp hoặc phụ kiện của hệ thống cấp thoát nước.

I. Đế âm vuông 257 PVC Conduit GS dùng để làm gì?

Trong hệ điện âm tường, tuyến conduit cần kết thúc tại đúng vị trí thiết bị. Đế âm tạo không gian để tổ chức phần dây cuối tuyến và hình thành vị trí lắp mặt thiết bị theo thiết kế.

Đế âm vuông 257 PVC Conduit GS có các chức năng chính:

• Tạo vị trí lắp mặt hoặc thiết bị điện âm tường phù hợp.
• Tiếp nhận tuyến PVC Conduit D20 hoặc D25.
• Tạo không gian cho phần dây tại điểm thiết bị.
• Giúp xác định chính xác cao độ và vị trí thiết bị trên tường.
• Hỗ trợ tổ chức điểm cuối tuyến MEP điện gọn và đồng bộ.
• Kết nối hệ conduit với khu vực lắp thiết bị theo bản vẽ.

Đế âm vuông không nên được lựa chọn chỉ dựa vào hình dạng. Trước khi đưa vào BOQ cần kiểm tra cấu hình mặt thiết bị và yêu cầu lắp đặt thực tế.

II. Thông số Đế âm vuông 257 PVC Conduit GS

Khi sử dụng thông số cho shopdrawing, submittal hoặc hồ sơ kỹ thuật, nên đối chiếu lại catalogue/datasheet chính thức của đúng mã sản phẩm trước khi phát hành.

III. Đế âm vuông 257 khác Đế âm chữ nhật 157 như thế nào?

Cả hai đều dùng tại điểm thiết bị điện âm tường nhưng khác về hình dạng và kích thước. Việc lựa chọn cần dựa vào loại mặt thiết bị và bố trí trên bản vẽ, không nên thay thế cho nhau chỉ vì cùng tiếp nhận conduit D20–D25.

Với vị trí sử dụng mặt thiết bị dạng chữ nhật, có thể tham khảo Đế âm chữ nhật 157 PVC Conduit GS. Trường hợp cần hai mặt đơn đặt cạnh nhau, có thể xem thêm Đế âm chữ nhật đôi 157 PVC Conduit GS.

IV. Vì sao phải kiểm tra cao độ trước khi hoàn thiện tường?

Đế âm được lắp từ giai đoạn thi công thô nhưng ảnh hưởng trực tiếp đến hình thức và khả năng lắp thiết bị ở giai đoạn hoàn thiện.

Trước khi tô, trát hoặc ốp hoàn thiện cần kiểm tra:

• Cao độ: đúng theo bản vẽ bố trí thiết bị.
• Vị trí: phù hợp với layout kiến trúc và công năng sử dụng.
• Phương hộp: không bị nghiêng hoặc xoay lệch.
• Độ sâu: phù hợp với lớp hoàn thiện của tường.
• Hướng conduit: đúng với shopdrawing và không tạo uốn gấp không cần thiết.
• Tình trạng hộp: không bị biến dạng trong quá trình xây tô.

Nếu sai cao độ hoặc lệch vị trí chỉ được phát hiện khi lắp mặt thiết bị, việc chỉnh sửa có thể ảnh hưởng đến lớp hoàn thiện kiến trúc.

V. Kiểm soát conduit D20–D25 đi vào Đế âm vuông

Đế âm vuông 257 được thiết kế tiếp nhận conduit D20–D25. Khi bóc BOQ và triển khai shopdrawing cần xác định chính xác kích thước của từng tuyến đi tới hộp.

Cần kiểm tra:

• Tuyến sử dụng D20 hay D25.
• Số tuyến conduit đi tới vị trí thiết bị.
• Hướng ống đi vào hộp.
• Số lượng dây/cáp dự kiến trong tuyến.
• Khả năng giao cắt với kết cấu hoặc hệ MEP khác.
• Không gian cần thiết để lắp thiết bị sau hoàn thiện.

Không nên tự khoét, gia công hoặc thay đổi cấu hình đầu vào nếu chưa được kiểm tra theo yêu cầu kỹ thuật của dự án.

VI. Đế âm vuông khác Hộp nối âm tường như thế nào?

Hai sản phẩm đều có thể được lắp âm nhưng phục vụ các chức năng khác nhau:

• Đế âm vuông 257: hướng tới điểm lắp mặt hoặc thiết bị điện tương thích.
• Hộp nối âm tường: phục vụ nhu cầu chứa, tổ chức hoặc kết nối dây theo cấu hình hộp và thiết kế.

Với khu vực cần hộp nối có không gian lớn hơn hoặc cần tự xác định vị trí đầu conduit, có thể tham khảo Hộp nối âm tường loại không có lỗ GS.

VII. Đồng bộ từ tuyến PVC Conduit đến điểm thiết bị

Một điểm điện âm tường hoàn chỉnh cần được xem như phần cuối của cả hệ conduit:

• Ống PVC Conduit GS – tạo tuyến bảo vệ dây/cáp.
• Khớp nối trơn – nối các đoạn conduit cùng đường kính.
• Co nối có nắp – xử lý vị trí đổi hướng.
• Khớp nối ren – xử lý điểm chuyển tiếp có kết nối ren phù hợp.
• Hộp chia ngả – tạo điểm kiểm tra hoặc phân phối tuyến.
• Đế âm vuông 257 – tạo vị trí lắp thiết bị điện âm tường dạng phù hợp.

Bóc vật tư theo chuỗi ống → phụ kiện tuyến → đế âm → mặt thiết bị giúp giảm rủi ro sai cấu hình hoặc thiếu vật tư ở giai đoạn hoàn thiện.

VIII. Đế âm vuông 257 có dùng với hệ PVC Conduit GS 6 màu không?

Có thể kết nối với các tuyến conduit D20–D25 phù hợp với thiết kế. Màu của ống PVC Conduit hỗ trợ nhận diện chức năng tuyến điện; còn việc chọn Đế âm vuông phụ thuộc vào đường kính conduit, cấu hình mặt thiết bị, vị trí và bản vẽ MEP.

Để xem tổng thể hệ PVC Conduit GS 6 màu, dải đường kính và logic lựa chọn cho từng tuyến MEP điện, có thể tham khảo bài pillar Ống luồn dây điện PVC Conduit GS – hệ 6 màu cho MEP điện.

IX. Checklist bóc BOQ Đế âm vuông 257 PVC Conduit GS

• Xác định số điểm thiết bị sử dụng cấu hình đế vuông.
• Không nhầm với Đế âm chữ nhật 157 hoặc loại đôi.
• Kiểm tra conduit D20 hoặc D25.
• Đối chiếu kích thước và cấu hình mặt thiết bị.
• Kiểm tra cao độ trên bản vẽ.
• Kiểm tra phương và độ sâu hộp.
• Kiểm tra hướng conduit đi vào.
• Kiểm tra giao cắt với các hệ MEP khác.
• Nghiệm tra vị trí trước khi tô/trát hoặc hoàn thiện tường.

X. Câu hỏi thường gặp

Đế âm vuông 257 PVC Conduit GS dùng để làm gì?

Sản phẩm dùng để tạo vị trí lắp thiết bị điện âm tường và điểm liên kết giữa tuyến conduit với khu vực lắp mặt thiết bị phù hợp.

Đế âm vuông 257 dùng cho conduit kích thước nào?

Theo thông tin sản phẩm hiện tại, quy cách đầu vào là D20–D25.

Kích thước Đế âm vuông 257 GS là bao nhiêu?

Kích thước đang công bố là 81,5 × 81,5 × 39,2 mm.

Mã sản phẩm là gì?

Mã sản phẩm hiện tại là CTPTD07000.

Đế âm vuông có thay thế Đế âm chữ nhật được không?

Không nên thay thế chỉ dựa vào việc cùng sử dụng conduit D20–D25. Cần kiểm tra loại mặt thiết bị, kích thước lắp đặt và bản vẽ trước khi lựa chọn.

Có cần kiểm tra Đế âm trước khi tô trát không?

Có. Cao độ, vị trí, phương hộp và hướng conduit cần được kiểm tra trước khi hoàn thiện tường để hạn chế phải sửa chữa về sau.

XI. Tư vấn và báo giá Đế Âm Vuông 257 PVC Conduit GS

Với hệ điện âm tường, nên kiểm tra đồng bộ ống conduit – phụ kiện – loại đế âm – kích thước mặt thiết bị – cao độ – lớp hoàn thiện ngay từ giai đoạn shopdrawing và bóc BOQ.
