Đế Âm Chữ Nhật 157 PVC Conduit GS D20 D25

Đế Âm Chữ Nhật 157 PVC Conduit GS D20 D25

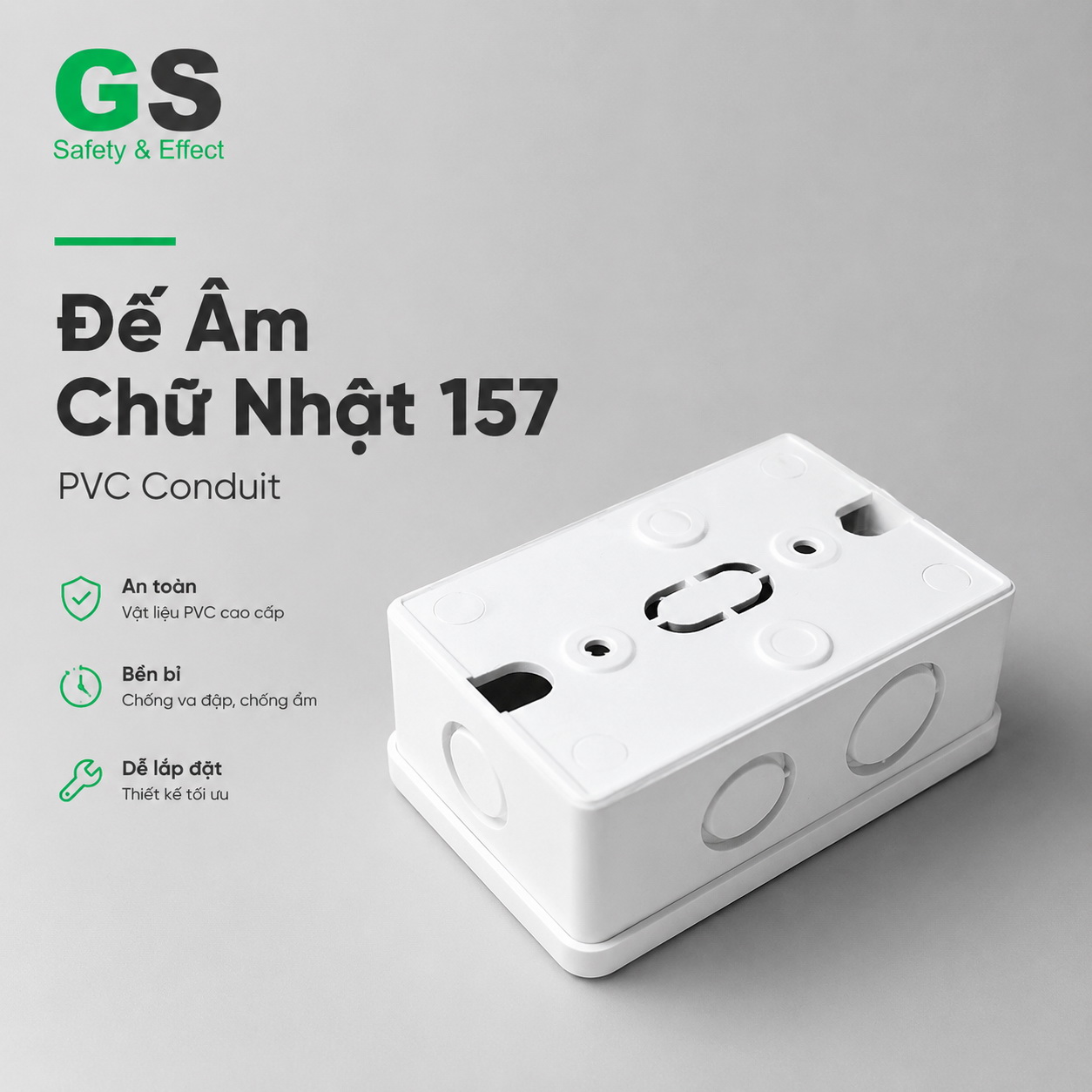

Đế âm chữ nhật 157 PVC Conduit GS là phụ kiện dùng cho hệ thống điện âm tường, tạo vị trí lắp mặt điện hoặc thiết bị điện tương thích tại điểm sử dụng, đồng thời tiếp nhận tuyến ống luồn dây điện PVC Conduit đi tới hộp.

Sản phẩm có mã CTPTD04000, sử dụng với đầu conduit D20–D25, phù hợp cho các hạng mục điện âm tường trong căn hộ, khách sạn, văn phòng, tòa nhà và các công trình MEP điện.

Đế âm được sử dụng đồng bộ với hệ ống và phụ kiện PVC Conduit GS, giúp tổ chức tuyến điện từ ống conduit đến điểm thiết bị rõ ràng và thuận tiện hơn cho thi công.

Lưu ý: Đây là phụ kiện của hệ thống điện âm tường và PVC Conduit, không phải hộp hoặc phụ kiện của hệ thống cấp thoát nước.

I. Đế âm chữ nhật 157 PVC Conduit GS dùng để làm gì?

Một tuyến conduit âm tường không chỉ cần đưa dây tới đúng khu vực mà còn phải kết thúc tại vị trí phù hợp để lắp công tắc, ổ cắm, mặt thiết bị hoặc các thiết bị điện tương thích theo thiết kế.

Đế âm chữ nhật 157 PVC Conduit GS đảm nhiệm các chức năng chính:

• Tạo vị trí lắp thiết bị hoặc mặt điện âm tường.
• Tiếp nhận tuyến PVC Conduit đi tới điểm sử dụng.
• Tạo không gian bên trong để bố trí phần dây tại điểm thiết bị.
• Giúp xác định chính xác vị trí thiết bị trên tường.
• Hỗ trợ hoàn thiện hệ thống MEP điện gọn và đồng bộ.
• Kết nối với conduit D20 hoặc D25 theo cấu hình thiết kế.

Khác với các hộp chia ngả dùng chủ yếu để tạo điểm kiểm tra hoặc phân phối tuyến conduit, Đế âm chữ nhật 157 được định hướng cho điểm thiết bị âm tường.

II. Thông số Đế âm chữ nhật 157 PVC Conduit GS

Khi đưa kích thước vào shopdrawing, hồ sơ trình duyệt hoặc bản vẽ chi tiết, nên đối chiếu lại catalogue/datasheet chính thức của đúng mã sản phẩm trước khi phát hành hồ sơ.

III. Vì sao Đế âm phải được kiểm tra trước khi tô trát?

Đây là một trong những phụ kiện có ảnh hưởng trực tiếp đến chất lượng hoàn thiện. Khi tường đã được tô, trát hoặc ốp hoàn thiện, việc điều chỉnh vị trí hộp sẽ khó hơn nhiều so với khi tuyến MEP còn đang thi công thô.

Trước khi hoàn thiện bề mặt cần kiểm tra:

• Đúng vị trí: đối chiếu với bản vẽ bố trí thiết bị điện.
• Đúng cao độ: tránh tình trạng các mặt điện trong cùng khu vực bị lệch cao độ.
• Đúng phương ngang/dọc: hộp không bị nghiêng hoặc xoay sai hướng.
• Không bị biến dạng: giữ đúng hình dạng để lắp thiết bị sau này.
• Đúng hướng conduit: đường ống đi vào hộp cần phù hợp với tuyến thiết kế.
• Đúng độ sâu: cần xem xét tương quan với bề mặt hoàn thiện thực tế.

Một lỗi nhỏ ở bước đặt đế âm có thể chỉ được phát hiện khi lắp mặt thiết bị ở giai đoạn cuối. Vì vậy đây là hạng mục nên được nghiệm tra trước khi hoàn thiện tường.

IV. Đế âm chữ nhật đơn và Đế âm chữ nhật đôi khác nhau như thế nào?

GS có cả cấu hình đế âm chữ nhật đơn và đế âm chữ nhật đôi để phục vụ những bố trí thiết bị khác nhau.

Với vị trí cần bố trí hai mặt đơn riêng biệt trong cùng một cụm, có thể tham khảo Đế âm chữ nhật đôi 157 PVC Conduit GS.

V. Đế âm chữ nhật khác Hộp nối âm tường như thế nào?

Hai nhóm sản phẩm đều được bố trí âm trong kết cấu nhưng không nên coi là cùng một chức năng.

• Đế âm chữ nhật 157: hướng tới vị trí lắp mặt hoặc thiết bị điện tương thích.
• Hộp nối âm tường: có thể phục vụ các nhu cầu chứa, nối hoặc tổ chức dây theo cấu hình hộp và thiết kế.

Với những vị trí cần hộp nối âm có kích thước lớn hơn hoặc cấu hình không có lỗ sẵn, có thể tham khảo Hộp nối âm tường loại không có lỗ GS.

VI. Đồng bộ từ tuyến PVC Conduit đến điểm thiết bị

Đế âm là điểm cuối của một chuỗi vật tư MEP điện. Một cấu hình hoàn chỉnh có thể bao gồm:

• Ống PVC Conduit GS – tạo đường dẫn và bảo vệ dây/cáp.
• Khớp nối trơn – nối các đoạn conduit cùng đường kính.
• Co nối có nắp – xử lý vị trí đổi hướng.
• Kẹp ống – cố định các tuyến đi nổi khi áp dụng.
• Hộp chia ngả – tạo điểm kiểm tra hoặc phân phối tuyến.
• Đế âm chữ nhật 157 – tạo vị trí lắp mặt/thiết bị điện âm tường.

Việc thiết kế và bóc vật tư theo chuỗi tuyến conduit → phụ kiện → đế âm → thiết bị giúp giảm nguy cơ thiếu vật tư chuyển tiếp hoặc sai kích thước ở giai đoạn hoàn thiện.

VII. Đế âm chữ nhật có dùng với hệ PVC Conduit GS 6 màu không?

Có thể kết nối với các tuyến PVC Conduit phù hợp theo đường kính D20–D25. Tuy nhiên, màu của ống chủ yếu phục vụ nhận diện chức năng tuyến; việc chọn đế âm cần căn cứ vào đường kính conduit, vị trí thiết bị và cấu hình mặt điện.

Để xem tổng thể cách tổ chức hệ PVC Conduit GS 6 màu, dải kích thước và logic lựa chọn cho MEP điện, có thể tham khảo bài pillar Ống luồn dây điện PVC Conduit GS – hệ 6 màu cho MEP điện.

VIII. Checklist bóc BOQ Đế âm chữ nhật 157 PVC Conduit GS

• Xác định tổng số điểm thiết bị âm tường trên bản vẽ.
• Phân biệt vị trí dùng đế đơn và đế đôi.
• Kiểm tra conduit D20 hoặc D25 đi vào từng điểm.
• Đối chiếu loại mặt điện/thiết bị cần lắp.
• Kiểm tra cao độ và hướng đặt hộp.
• Kiểm tra chiều dày lớp hoàn thiện tường.
• Kiểm tra giao cắt với các hệ MEP khác.
• Kiểm tra toàn bộ vị trí trước khi tô/trát hoặc đóng hoàn thiện.

IX. Câu hỏi thường gặp

Đế âm chữ nhật 157 PVC Conduit GS dùng để làm gì?

Sản phẩm dùng để tạo vị trí lắp mặt hoặc thiết bị điện âm tường và tiếp nhận tuyến PVC Conduit đi tới điểm sử dụng.

Đế âm chữ nhật 157 dùng cho conduit kích thước nào?

Theo thông tin catalogue hiện tại, sản phẩm được thiết kế cho conduit D20–D25.

Kích thước của Đế âm chữ nhật 157 GS là bao nhiêu?

Kích thước đang công bố là dài 107 mm, rộng 65 mm và cao 39,8 mm.

Mã sản phẩm là gì?

Mã sản phẩm hiện tại là CTPTD04000.

Đế âm đơn khác Đế âm chữ nhật đôi 157 như thế nào?

Đế âm chữ nhật đơn phục vụ một vị trí thiết bị theo cấu hình tương thích; loại đôi được thiết kế để bố trí hai mặt đơn riêng biệt trên cùng một cụm lắp đặt.

Có nên chỉnh Đế âm sau khi tường đã hoàn thiện không?

Nên kiểm tra và hiệu chỉnh vị trí, cao độ, hướng và tình trạng hộp trước khi tô/trát. Điều chỉnh sau hoàn thiện thường phức tạp hơn và có thể ảnh hưởng bề mặt kiến trúc.

X. Tư vấn và báo giá Đế Âm Chữ Nhật 157 PVC Conduit GS

Với hệ điện âm tường, nên kiểm tra đồng bộ ống conduit – phụ kiện – đế âm – vị trí thiết bị – mặt hoàn thiện ngay từ giai đoạn bóc BOQ và shopdrawing.

Cần cấu hình PVC Conduit GS cho dự án?
Gửi BOQ hoặc bản vẽ MEP để GS Pipe/T&S hỗ trợ kiểm tra Đế âm chữ nhật 157 và các phụ kiện PVC Conduit GS liên quan.

Hotline/Zalo kỹ thuật: 0918182587
