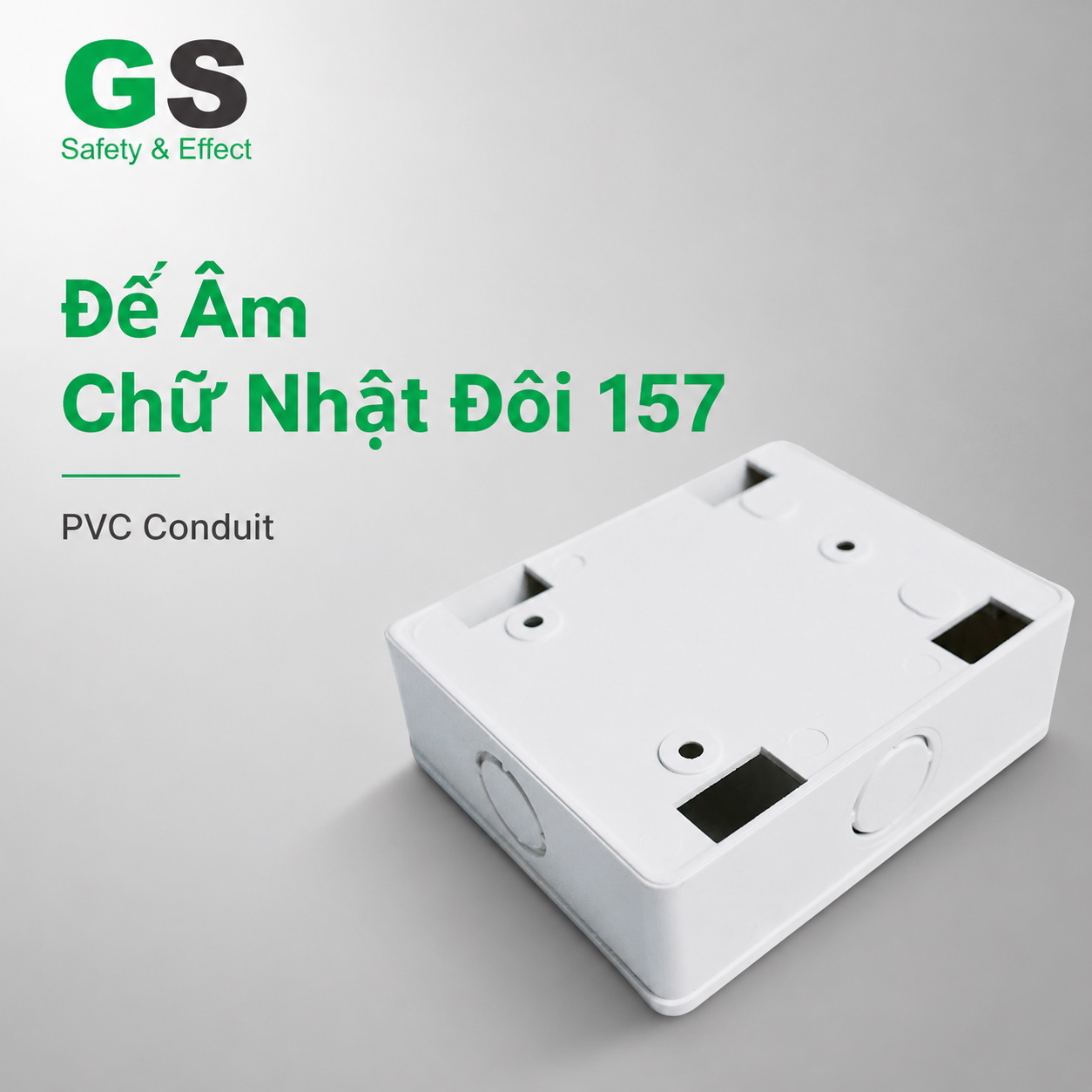

Đế Âm Chữ Nhật Đôi 157 PVC Conduit GS D20 D25

Đế Âm Chữ Nhật Đôi 157 PVC Conduit GS D20 D25

Đế âm chữ nhật đôi 157 PVC Conduit GS là phụ kiện dùng cho hệ thống điện âm tường, được thiết kế cho các vị trí cần bố trí hai mặt đơn riêng biệt trên cùng một cụm lắp đặt.

Sản phẩm giúp tập trung hai điểm thiết bị điện cạnh nhau trong cùng một cụm, đồng thời tiếp nhận tuyến ống luồn dây điện PVC Conduit D20–D25 đi tới vị trí sử dụng. Đây là cấu hình phù hợp cho căn hộ, khách sạn, văn phòng, tòa nhà và các công trình MEP điện có yêu cầu bố trí nhiều thiết bị tại cùng một vị trí.

Đế âm chữ nhật đôi 157 được sử dụng đồng bộ với hệ ống và phụ kiện PVC Conduit GS, giúp hình thành giải pháp liên tục từ tuyến conduit đến điểm thiết bị âm tường.

Lưu ý: Đây là phụ kiện của hệ điện và PVC Conduit, không phải hộp hoặc phụ kiện dùng cho hệ thống cấp thoát nước.

I. Đế âm chữ nhật đôi 157 PVC Conduit GS dùng để làm gì?

Trong nhiều khu vực của công trình, một vị trí trên tường có thể cần bố trí hai mặt điện riêng biệt cạnh nhau thay vì chỉ một thiết bị. Đế âm chữ nhật đôi 157 được thiết kế để tổ chức hai vị trí này trên cùng một cụm lắp đặt.

Các chức năng chính gồm:

• Tạo cụm âm tường cho hai mặt đơn riêng biệt.
• Tiếp nhận tuyến PVC Conduit D20 hoặc D25 đi tới điểm thiết bị.
• Giúp hai vị trí thiết bị được bố trí đồng bộ trên cùng một cụm.
• Tạo không gian để tổ chức phần dây tại điểm lắp đặt.
• Hỗ trợ kiểm soát cao độ và vị trí thiết bị ngay từ giai đoạn thi công thô.
• Phù hợp với hệ thống điện âm tường trong công trình MEP.

Nếu vị trí chỉ cần một mặt thiết bị đơn, có thể sử dụng Đế âm chữ nhật 157 PVC Conduit GS thay vì sử dụng cấu hình đôi không cần thiết.

II. Thông số Đế âm chữ nhật đôi 157 PVC Conduit GS

Khi đưa kích thước vào shopdrawing hoặc hồ sơ trình duyệt, nên đối chiếu lại catalogue/datasheet chính thức của đúng mã sản phẩm trước khi phát hành hồ sơ.

III. Đế âm chữ nhật đôi khác Đế âm chữ nhật đơn như thế nào?

Không nên chọn đế đôi chỉ vì cần nhiều dây tại một vị trí. Tiêu chí chính là cấu hình mặt thiết bị cần lắp. Nếu thiết kế chỉ có một mặt đơn, Đế âm chữ nhật 157 sẽ phù hợp hơn.

IV. Những vị trí nào thường cần Đế âm chữ nhật đôi?

Đế âm đôi phù hợp tại các vị trí có hai thiết bị hoặc hai mặt điện cần bố trí sát nhau theo thiết kế.

Các ứng dụng có thể gặp trong công trình gồm:

• Cụm công tắc điều khiển nhiều nhóm tải.
• Vị trí bố trí công tắc và ổ cắm cạnh nhau theo thiết kế.
• Khu vực cần hai mặt điện đơn đặt thành một cụm.
• Phòng khách, phòng ngủ, khách sạn hoặc văn phòng có nhiều chức năng điều khiển.
• Các điểm MEP cần tổ chức nhiều đầu thiết bị trên cùng một khu vực tường.

Loại thiết bị cụ thể vẫn phải được đối chiếu với mặt điện, bản vẽ và cấu hình thiết bị thực tế. Không nên mặc định mọi loại công tắc hoặc ổ cắm đều tương thích nếu chưa kiểm tra kích thước lắp đặt.

V. Cao độ và phương đặt hộp quan trọng như thế nào?

Đế âm là phụ kiện được lắp từ giai đoạn thi công thô nhưng lại ảnh hưởng trực tiếp đến chất lượng hoàn thiện cuối cùng.

Trước khi tô/trát hoặc hoàn thiện tường, cần kiểm tra:

• Cao độ: đúng theo bản vẽ và thống nhất giữa các điểm cùng chức năng.
• Phương hộp: không nghiêng, lệch hoặc xoay sai hướng.
• Vị trí: phù hợp với layout kiến trúc và đồ nội thất.
• Độ sâu: phù hợp với chiều dày lớp hoàn thiện.
• Hướng conduit: không tạo giao cắt hoặc uốn tuyến không cần thiết.
• Khoảng cách với MEP khác: tránh xung đột với các hệ thống bên cạnh.

Với đế đôi, lỗi phương ngang/dọc dễ nhận thấy hơn vì hai mặt thiết bị nằm cạnh nhau. Do đó, cần kiểm tra kỹ bằng thước và đối chiếu bản vẽ trước khi hoàn thiện.

VI. Kiểm soát hướng conduit đi vào Đế âm đôi

Đế âm không chỉ là vị trí lắp thiết bị; đây còn là điểm kết thúc của một hoặc nhiều tuyến conduit. Hướng đưa ống vào hộp cần được xác định từ shopdrawing để tránh xử lý phát sinh tại công trường.

Khi thi công nên kiểm tra:

• Conduit sử dụng D20 hay D25.
• Hướng tuyến đi từ trên xuống, dưới lên hoặc từ bên cạnh.
• Số tuyến thực tế cần đưa về cụm thiết bị.
• Khả năng bố trí dây bên trong hộp.
• Giao cắt với kết cấu hoặc các hệ MEP khác.

Nếu cần thay đổi đường kính hoặc chuyển tiếp tại tuyến, nên sử dụng đúng phụ kiện PVC Conduit thay vì gia công tùy ý tại vị trí đế âm.

VII. Đồng bộ từ tuyến conduit đến cụm thiết bị âm tường

Đế âm chữ nhật đôi là điểm cuối trong một chuỗi vật tư của hệ điện âm tường:

• Ống PVC Conduit GS – tạo tuyến bảo vệ dây/cáp.
• Khớp nối trơn – nối các đoạn conduit cùng đường kính.
• Co nối có nắp – xử lý điểm đổi hướng có khả năng tiếp cận.
• Khớp nối ren – xử lý điểm chuyển tiếp có kết nối ren phù hợp.
• Hộp chia ngả – tạo điểm kiểm tra hoặc phân phối tuyến khi cần.
• Đế âm chữ nhật 157 – cho điểm thiết bị đơn.
• Đế âm chữ nhật đôi 157 – cho cụm hai mặt đơn riêng biệt.

Bóc vật tư theo chuỗi ống → phụ kiện tuyến → đế âm → mặt thiết bị giúp giảm nguy cơ đến giai đoạn hoàn thiện mới phát hiện thiếu hoặc sai cấu hình phụ kiện.

VIII. Đế âm chữ nhật đôi có dùng với hệ PVC Conduit GS 6 màu không?

Đế âm chữ nhật đôi có thể tiếp nhận conduit D20–D25 phù hợp với thiết kế. Màu của ống PVC Conduit được sử dụng để hỗ trợ nhận diện chức năng tuyến điện; còn việc chọn đế âm phụ thuộc vào cấu hình thiết bị, đường kính conduit và vị trí lắp đặt.

Để xem tổng thể hệ PVC Conduit GS 6 màu, dải đường kính, cấp chịu nén và logic lựa chọn theo hệ điện, có thể tham khảo bài pillar Ống luồn dây điện PVC Conduit GS – hệ 6 màu cho MEP điện.

IX. Checklist bóc BOQ Đế âm chữ nhật đôi 157

• Xác định các vị trí có hai mặt đơn đặt cạnh nhau.
• Không nhầm với vị trí chỉ cần Đế âm chữ nhật đơn.
• Kiểm tra conduit D20 hoặc D25 đi vào cụm.
• Đối chiếu loại mặt điện và thiết bị thực tế.
• Kiểm tra cao độ trên bản vẽ.
• Kiểm tra phương ngang/dọc của hộp.
• Kiểm tra chiều dày lớp hoàn thiện.
• Kiểm tra khoảng cách với các hệ MEP khác.
• Kiểm tra toàn bộ vị trí trước khi tô/trát hoặc đóng hoàn thiện.

X. Câu hỏi thường gặp

Đế âm chữ nhật đôi 157 PVC Conduit GS dùng để làm gì?

Sản phẩm được thiết kế cho các vị trí cần bố trí hai mặt đơn riêng biệt trên cùng một cụm lắp đặt trong hệ thống điện âm tường.

Đế âm chữ nhật đôi 157 dùng cho conduit nào?

Theo thông tin sản phẩm hiện tại, đầu conduit phù hợp là D20–D25.

Kích thước Đế âm chữ nhật đôi 157 GS là bao nhiêu?

Kích thước hiện công bố là 132 × 107 × 39 mm.

Mã sản phẩm là gì?

Mã sản phẩm hiện tại là CTPTD05000.

Đế âm đôi khác đế âm đơn như thế nào?

Đế âm đơn phục vụ một vị trí mặt/thiết bị. Đế âm chữ nhật đôi 157 được thiết kế để bố trí hai mặt đơn riêng biệt trên cùng một cụm lắp đặt.

Có thể dùng Đế âm đôi cho mọi loại công tắc và ổ cắm không?

Không nên mặc định. Cần kiểm tra kích thước, cấu hình mặt thiết bị và bản vẽ trước khi lựa chọn.

Có cần kiểm tra hộp trước khi tô trát không?

Có. Cao độ, vị trí, hướng conduit, phương hộp và khả năng lắp mặt thiết bị nên được kiểm tra trước khi hoàn thiện tường để hạn chế sửa chữa ở giai đoạn cuối.

XI. Tư vấn và báo giá Đế Âm Chữ Nhật Đôi 157 PVC Conduit GS

Với hệ điện âm tường, nên kiểm tra đồng bộ ống conduit – phụ kiện – đế âm đơn/đôi – vị trí thiết bị – mặt hoàn thiện ngay từ giai đoạn shopdrawing và bóc BOQ.

Cần cấu hình vật tư PVC Conduit GS cho dự án?
Gửi BOQ hoặc bản vẽ MEP để GS Pipe/T&S hỗ trợ kiểm tra Đế âm chữ nhật đôi 157 và các phụ kiện PVC Conduit GS liên quan.
